對于solidworks的初學者來說，雖然一些基本的繪制命令都已經學會了，但是怎么融匯貫通，將幾個甚至多個命令組合起來使用，還存在一點難度，今天就來介紹一下支架模型的制作，希望對大家所有幫助。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

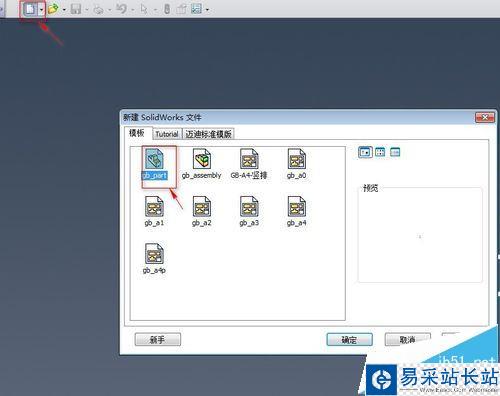

1、創建一個零件模型文件，進入建模環境。這是最基本的操作，就不仔細描述了。

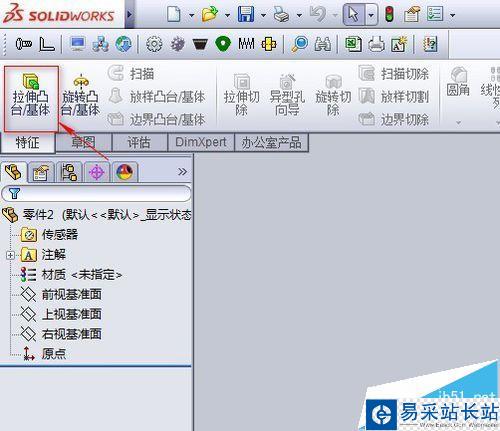

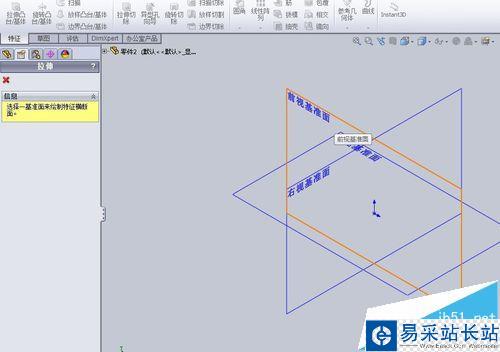

2、單擊【特征】區域的【拉伸凸臺】按鈕，選擇前視基準面作為草圖基準面，系統將自動進入草繪狀態。

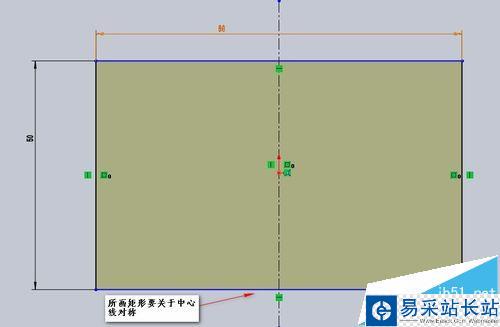

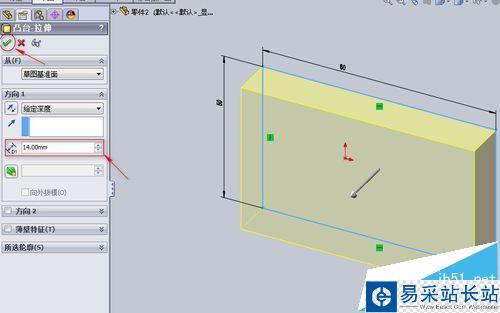

3、在草繪狀態下繪制下圖的橫斷面草圖?；境叽纾?0x50.單擊【退出草圖】，系統自動轉入拉伸特征操作模式中，在右側【凸臺-拉伸】屬性框下的【方向1】選項中，選擇【給定深度】，輸入深度值14.單擊右上角的勾號，完成拉伸。

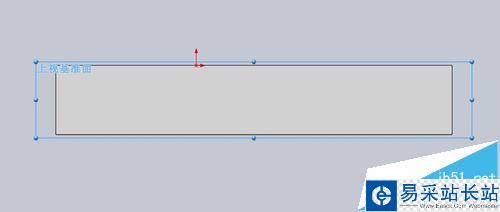

4、創建第二個拉伸特征。單擊【特征】區域的【拉伸凸臺】按鈕，選擇上視基準面作為草圖基準面，系統將自動進入草繪狀態。同時按住Ctrl+8，使得視圖成為正視于方向。

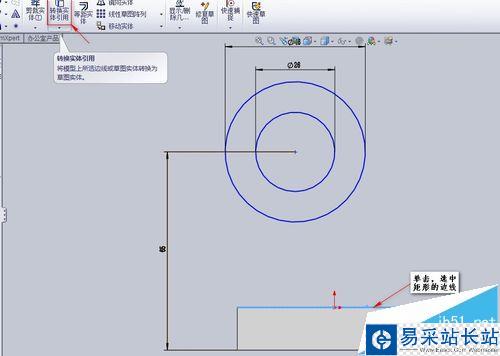

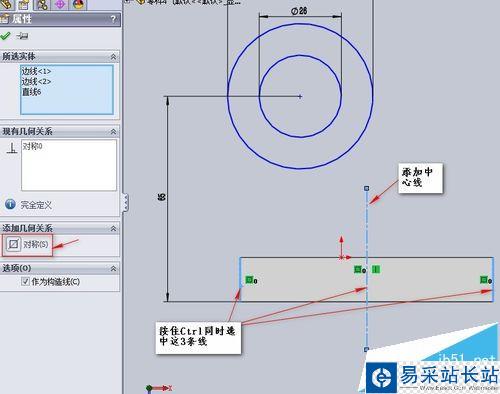

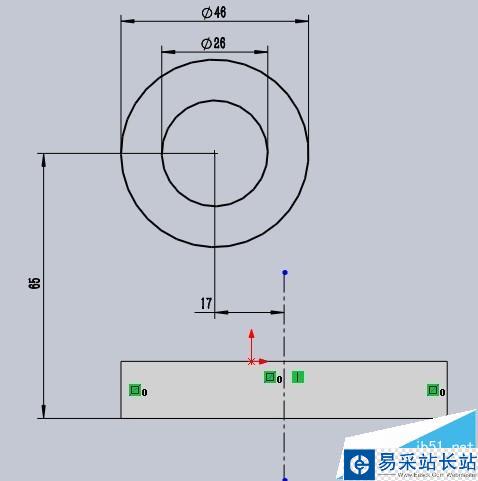

5、在草繪狀態下繪制下圖的橫斷面草圖，繪制草圖過程中，圓的位置一定要標注，高度距離底部65，中心距離矩形中心17.  65mm的尺寸容易標注，17mm的尺寸如何標注呢，我們需要增加輔助線。給矩形添加一條中心線，然后按住Ctrl鍵，同時選中矩形的兩條邊線和中心線。在右側的【線條屬性】框中選擇對稱，然后標注圓和中心線的距離17.單擊【退出草圖】。

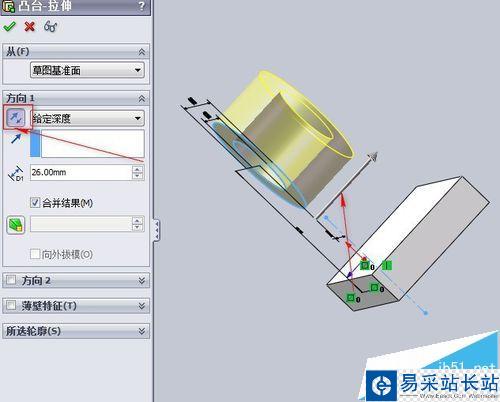

6、系統自動轉入拉伸特征操作模式中，在右側【凸臺-拉伸】屬性框下的【方向1】選項中，單擊方向按鈕，讓箭頭反向，（如圖）選擇【給定深度】，輸入深度值26.單擊右上角的勾號，完成拉伸。

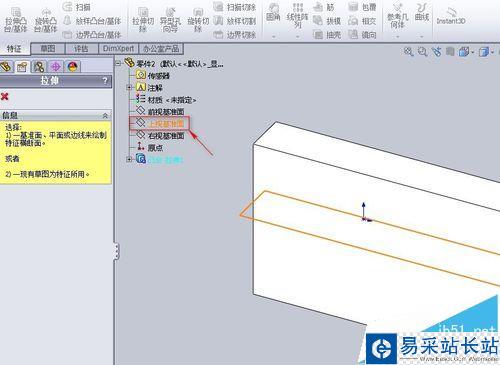

7、創建第三個拉伸特征。單擊【特征】區域的【拉伸凸臺】按鈕，選擇上視基準面作為草圖基準面，系統自動進入草繪狀態。
