實戰指南 Solidworks2016 在零件工程圖中調用“焊件切割清單”的數據。

軟件名稱：solidworks2016中文版(附序列號) 32位軟件大小：3.5GB更新時間：2017-06-01

1、首先，我們需要有一個建立好的鈑金件圖檔。并打開這個零件。

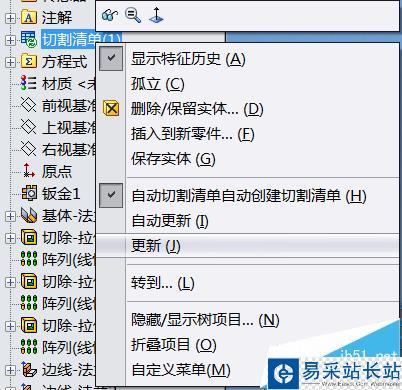

2、此例需要用到切割清單。在切割清單上面右擊一次，點擊更新。

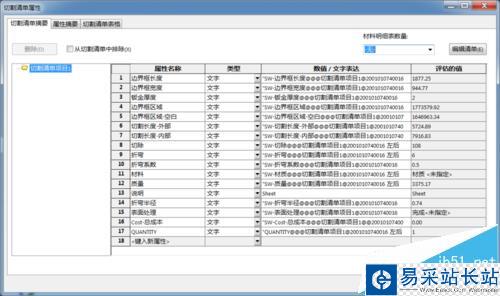

3、點切割清單前面的“+”號，在切割清單項目上面右擊一次，點擊屬性

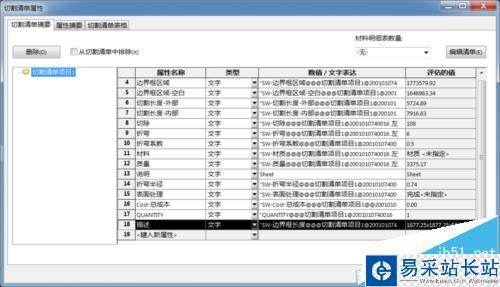

4、對這個表單進行修改。在第18行的，第一格填入，描述。第三格填寫，第1行的表達式X第1行的表達式x第3行的表達式。再來看一下結果。

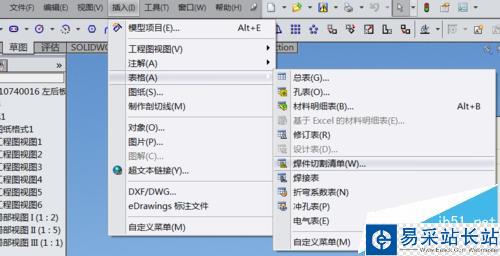

5、現在，對這個零件創建一個工程圖。任選一個視圖，點擊插入----表格------焊件切割清單。

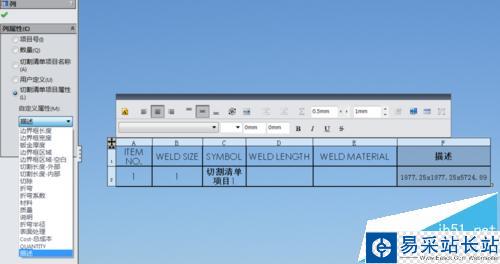

6、選擇任意一列舉例說明，點擊這一列的標題格，在列屬性中，點選切割清單項目屬性----自定義屬性----描述，

注：描述這個屬性就是我們先前填寫的新屬性。這樣我們能看到，這一個表單中調用了描述屬性的值。
