SolidWorks中的陣列，使用最多的應該是圓周陣列和線性陣列，但是這兩種陣列方式都有一定的局限性，即如果是不規則的陣列就無法使用這兩種命令，那么如何在任意位置陣列呢？本文為你提供一種方式。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

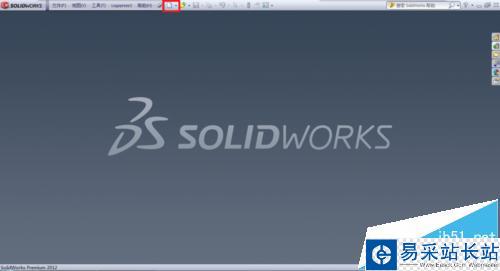

1、打開SolidWorks軟件，并單擊“新建”按鈕。

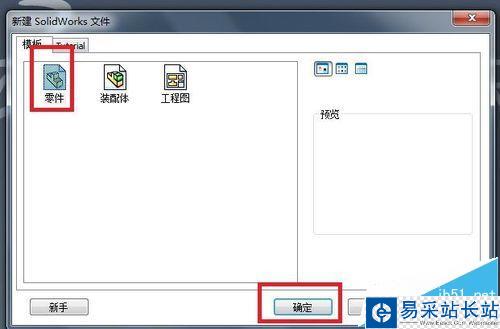

2、在“新建SolidWorks文件”對話框中，選擇“零件”并單擊“確定”按鈕。

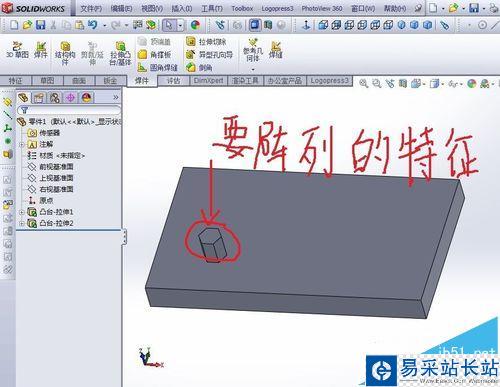

3、繪制任意一個特征作為基體，并繪制要陣列的特征。

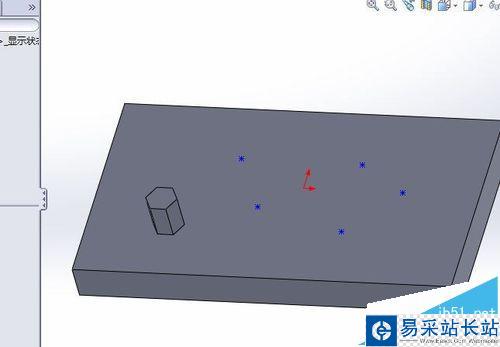

4、然后，在基體特征上，用點繪制出要陣列的位置，完成后退出草圖。

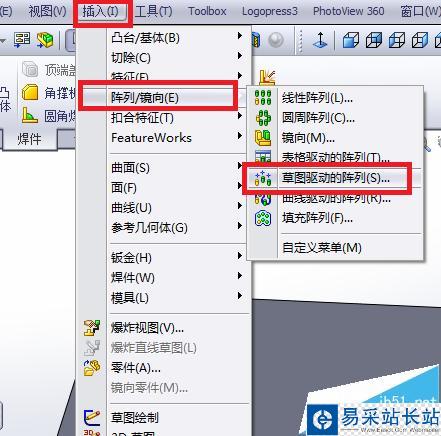

5、單擊“插入”菜單中的“陣列/鏡像”，在“陣列/鏡像”子菜單中單擊“草圖驅動的陣列”。

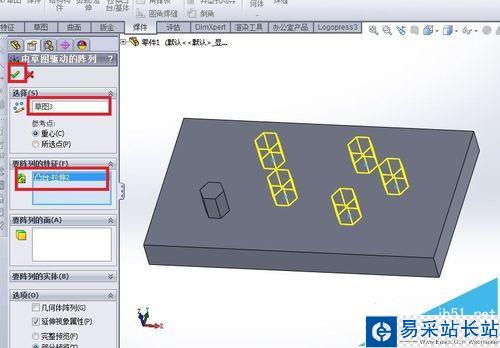

6、在“選擇”中，單擊剛才建好的草圖，在“要陣列的特征”中，選擇要陣列的特征，然后單擊“對號”按鈕。

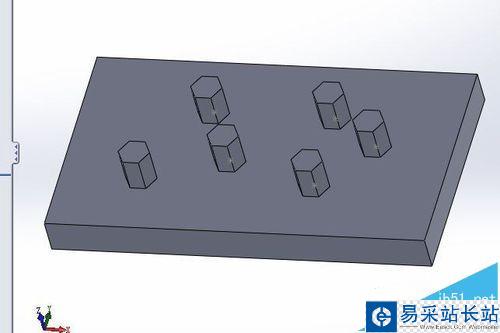

7、陣列完成。
