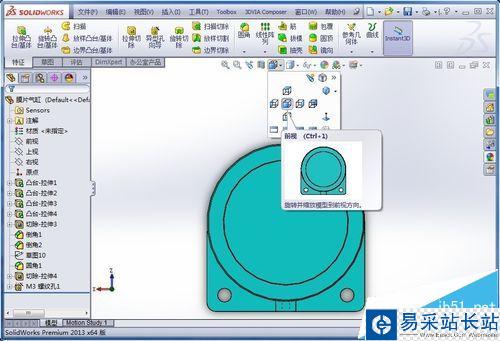

在用solidworks建模的過程中，合適的標準視圖可以幫助我們在出工程圖的過程中事半功倍，然而，有的時候軟件默認的標準視圖并不是理想中的視圖，如下圖所示，同樣是前視圖，圖a和圖b確完全不同，如何將前視圖由圖a變成圖b呢？這里以解決這個問題為例，給大家介紹一下定制solidworks模型的標準視圖的方法。

軟件名稱：SolidWorks 2012 SP5 中文 32/64位打包軟件大小：11GB更新時間：2013-09-30

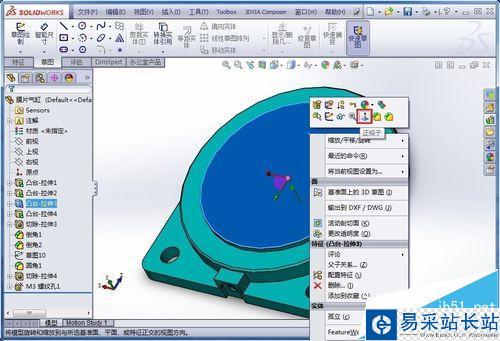

1、選中垂直于目標視圖方向的一個面，右鍵單擊，在彈出的頁面選擇“正視余”，如下圖所示：

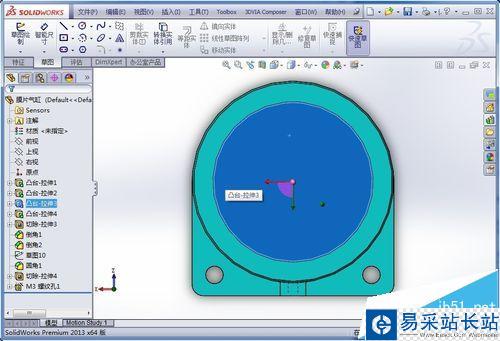

2、此時模型雖已擺正，然而其方位卻和我們需要的圖b相差180°，如下圖所示：

3、按住鍵盤Shift鍵，用上、下、左、右四個鍵調節模型的方位至圖b所示的位置，如下圖所示：

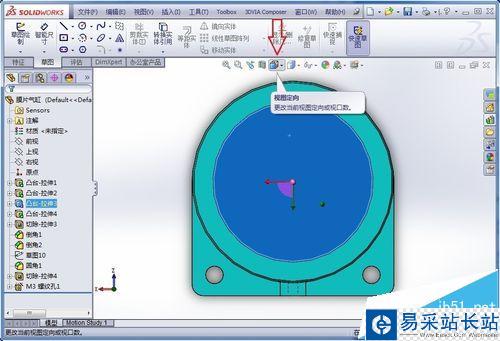

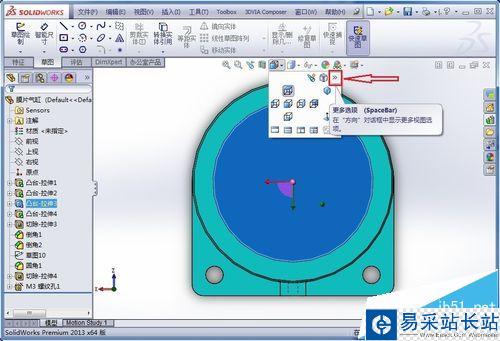

4、點擊前導視圖中的“視圖定向”，在彈出的下拉菜單中點擊“更多選項”，如下圖所示：

5、在彈出的“方向”對話框中點擊“更新標準視圖”，如下圖所示：

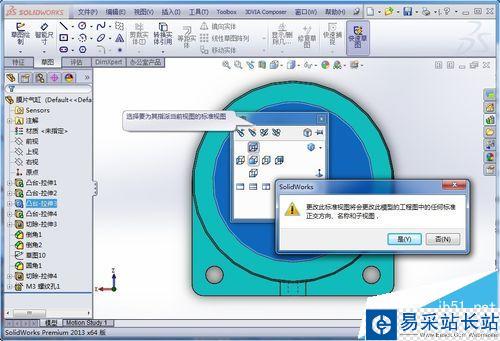

6、選擇一個視圖，如“前視圖”，點擊相關圖標后就把前視圖更新為當前模型視圖了。更新前視圖后，其相關的其他視圖的相應得到更新，點擊提示對話框中的“是”即可，如下圖所示：

注意事項：

只要更新其中一個視圖，與該視圖相應的其他視圖也同時得到更新，所以只需進行一次設置即可。
