SolidWorks中想要制作立體五角星模型，該怎么制作呢？下面我們就來看看詳細的教程。

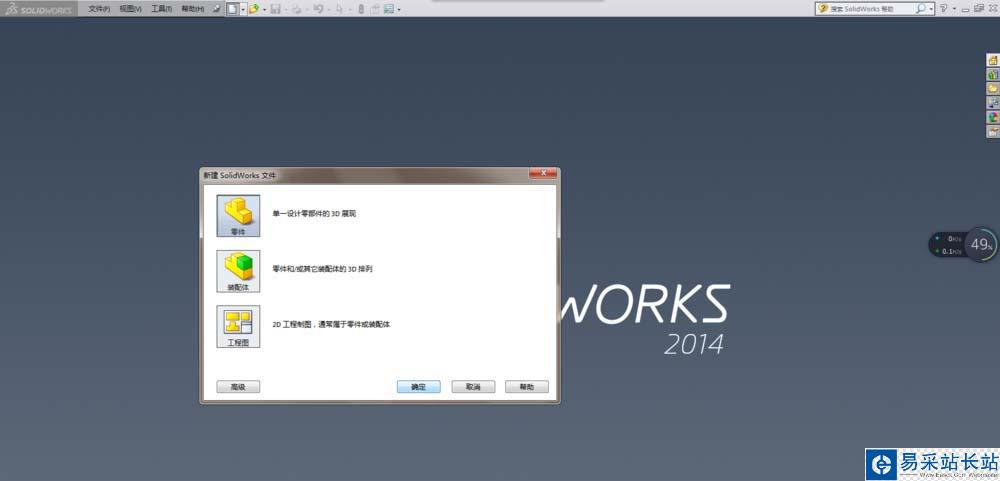

1、打開SolidWorks軟件，新建 一個零件文件
2、以上視基準面為草圖平面，進入草圖，畫一個五角星，如下圖所示。具體畫五角星的步驟粗略的寫一下：
1）用多邊形（六邊形圖標）命令畫一個五邊形。
2）用直線將點都連起來。
3）按下圖所示，修剪線段。

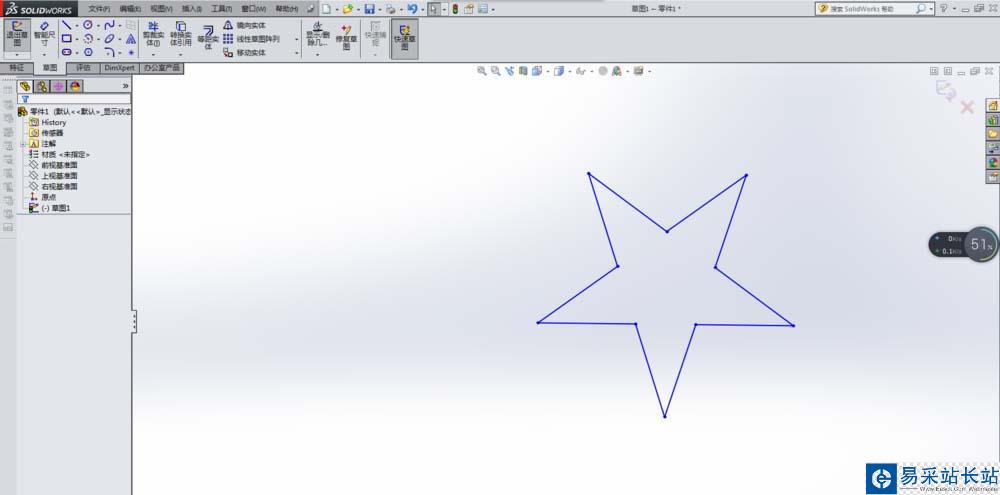

4、）角星出現之后，刪除五邊形及多余的線段，最后的草圖只留下五角星。

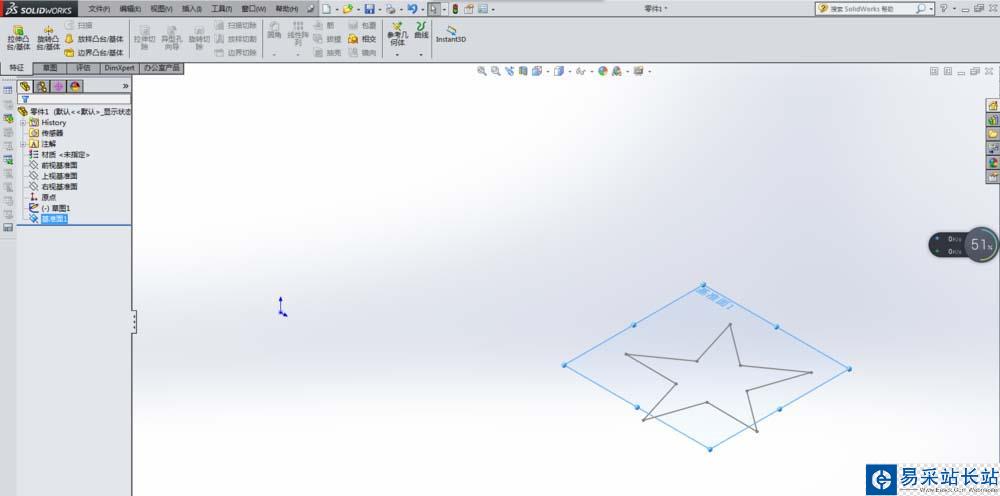

3、退出草圖后，以上視基準面為樣，創建一個基準面1。

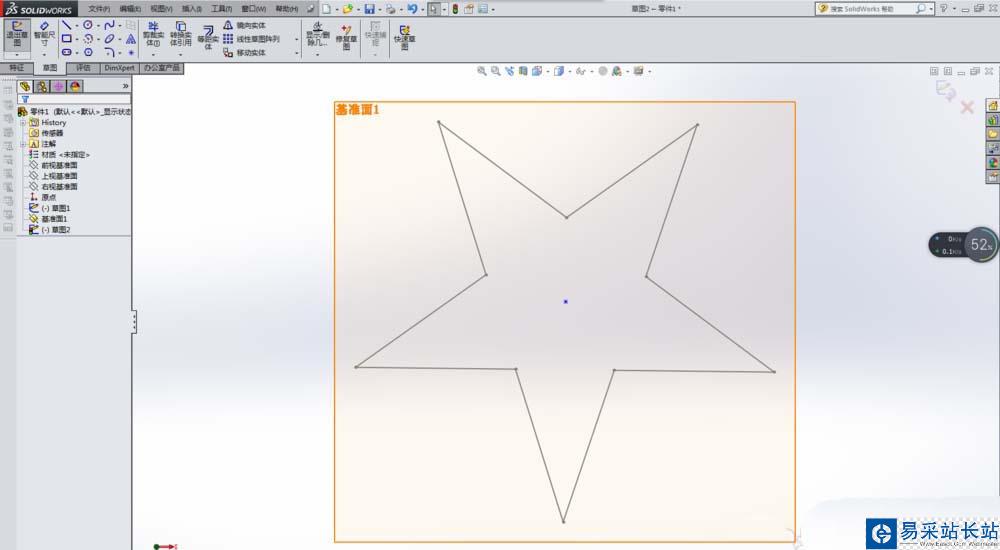

4、以基準面1為草圖平面，進入草圖，畫一個點。這個點是有位置要求的，必須與五角星的中心圓點重合。
方法：可以先利用五角星的五個點畫一個圓，然后在圓心處畫一個點，再然后就刪除圓，就可以退出草圖了。
5、回到特征工具欄，找打放樣命令，激活它，然后選擇草圖1（也就是畫五角星的草圖）。

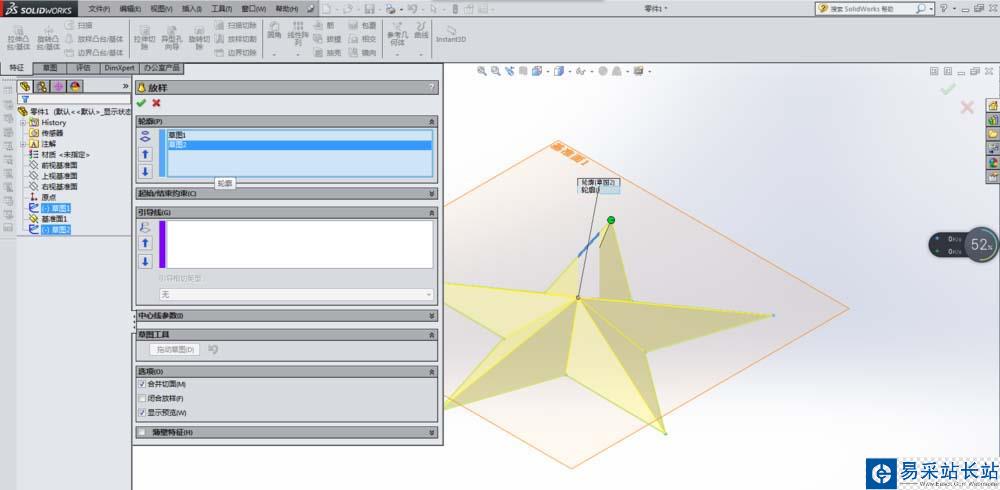

6、選擇草圖2（也就是那個點）。剛剛選擇完草圖2，你就可以看到預覽的效果圖。

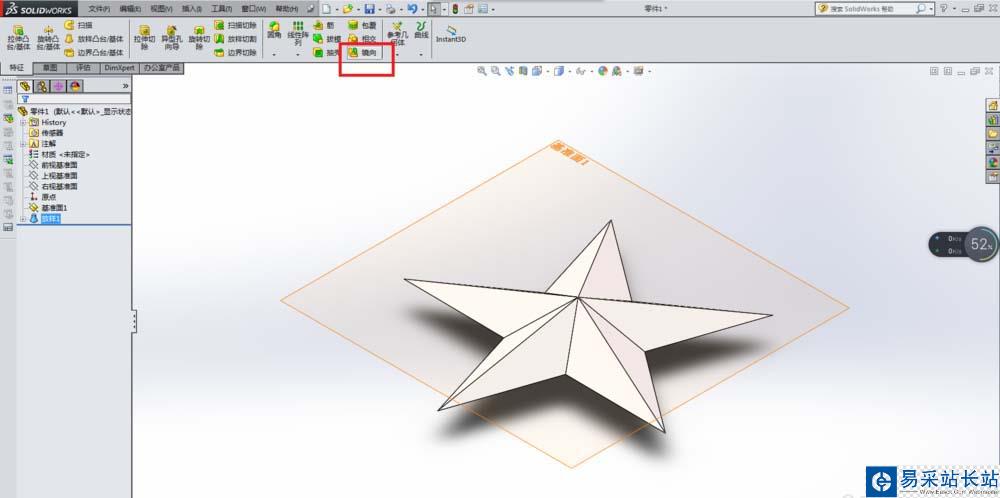

7、完成放樣，僅僅是造好了半邊的五角星，還需要鏡向一下。如下圖所示，在工具欄中找到鏡像命令圖標，激活它。
8、根據對話框的提示進行操作，現在需要的是選擇鏡向面，如下圖所示，選擇面1.
9、完了，立體五角星就造好了。是不是很簡單。知道了方法，其實真的很簡單。
以上就是SolidWorks中創建立體五角星的教程，希望大家喜歡，請繼續關注錯新站長站。
