SolidWorks工程圖想喲啊使用裁剪視圖，該怎么使用呢？下面我們就來看看詳細的教程。

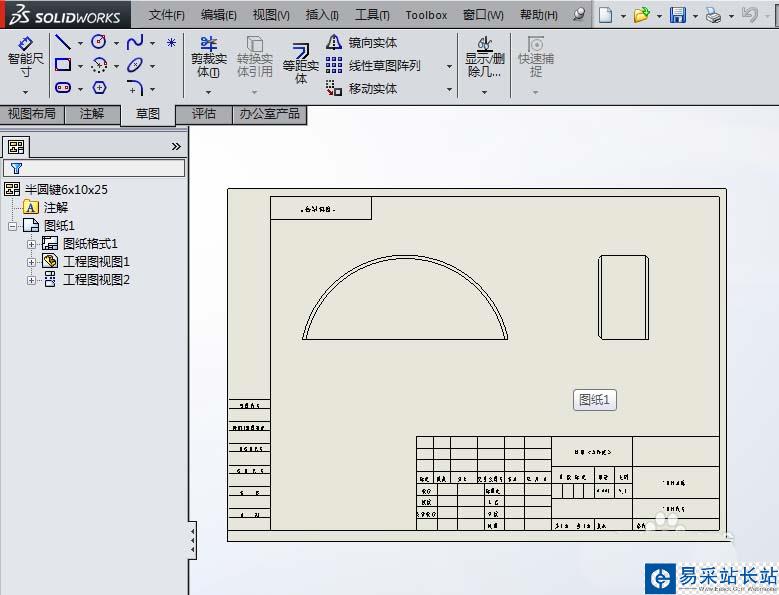

1、如下圖所示，打開事先保存好的SolidWorks工程圖，作為演示所用。

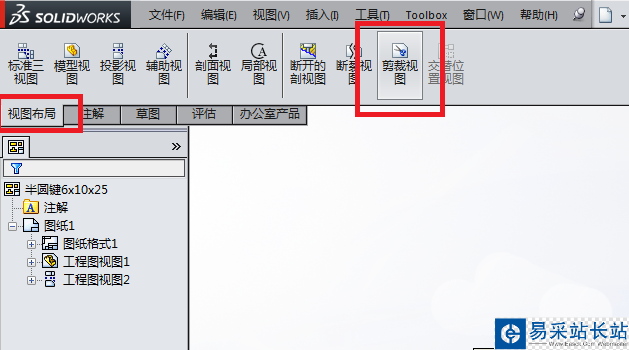

2、如下圖所示，筆者剛剛打開了事先保存好的SolidWorks工程圖，興沖沖地去點擊“布局視圖”工具欄中的“裁剪視圖”，結果，它給了我當頭一棒。
3、如下圖所示，出現了“裁剪視圖”對話框，但是，你們自己看信息：請在工程圖視圖中繪制一閉合草圖輪廓以生成裁剪視圖。這不是玩人么？筆者只好叉掉“裁剪視圖”對話框，先去畫草圖了。

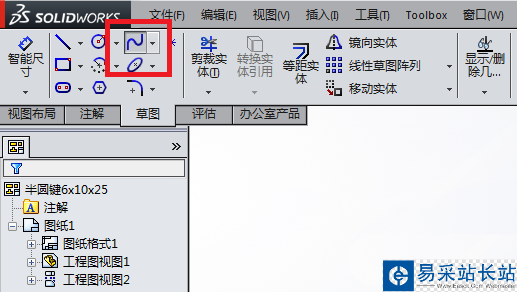

4、如下圖所示，筆者來到了草圖工具欄，毫不猶豫地點了“樣條曲線”命令圖標。（筆者鐘愛樣條曲線。）

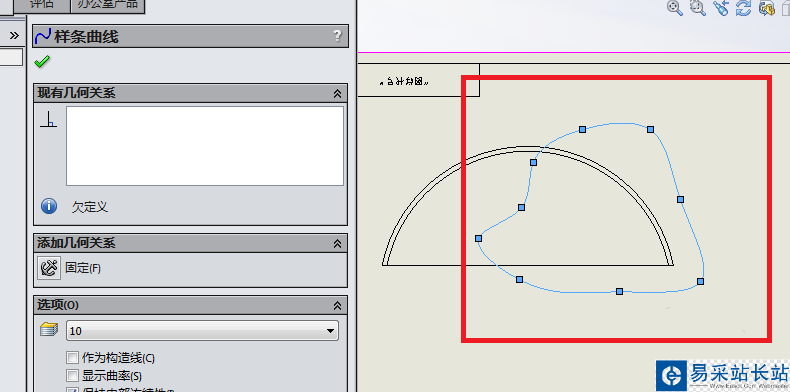

5、如下圖所示紅色框選，筆者畫了一個不規則的封閉樣條線圈。
6、如下圖所示，連“樣條曲線”對話框都沒有關閉，筆者就連忙回到了“視圖布局”工具欄，趕緊點擊“裁剪視圖”，這次總沒什么幺蛾子了吧。

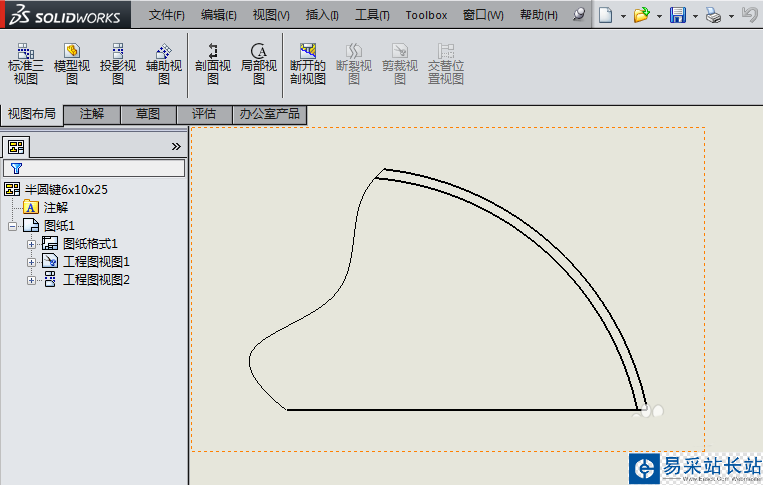

7、如下圖所示，果然干脆，有了封閉的草圖輪廓，這次“裁剪視圖”一次成功。
8、如下圖所示，關掉所有不相關的對話框，只留下裁剪玩之后的視圖。
以上SolidWorks中裁剪視圖的使用方法，希望大家喜歡，請繼續關注錯新站長站。
