solidworks軟件在機械設計中是有特色的，很多功能進行了模塊化，在命令特征里面分的很細，對初學者來說是比較容易接受的，這里講一下在solidworks中的放樣切割的使用技巧。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

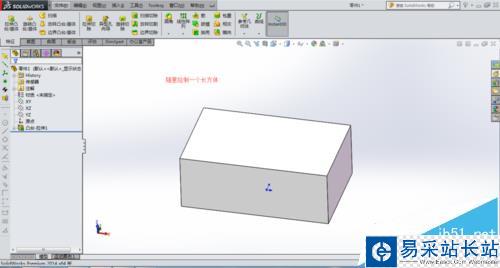

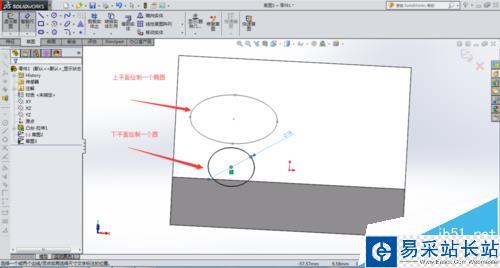

1、隨意繪制一個長方體為例，在長方體的上平面繪制一個橢圓，在下平面繪制一個圓，如圖所示。這里只是舉例介紹方法，大家可以隨意繪制自己需要的形狀。

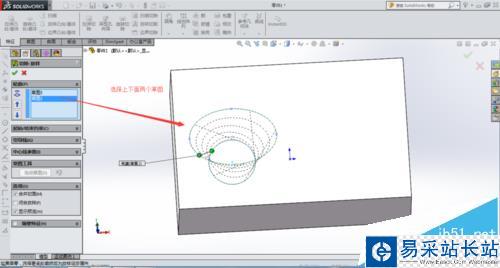

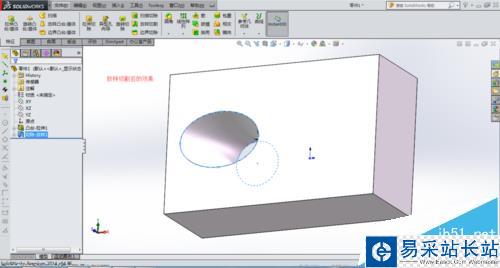

2、選擇放樣切割，以上下平面的兩個草圖為輪廓，形成的形狀如圖所示，點擊確認切割，最后效果如圖。不難看出，該切割方式是針對上下輪廓進行均勻比例拉伸切割。

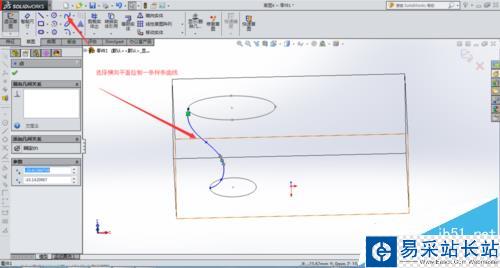

3、我們把剛剛放樣切割的步驟刪除，在進入草圖，選擇橫向基準面，用樣條曲線繪制一條上下草圖的連接線，如圖所示

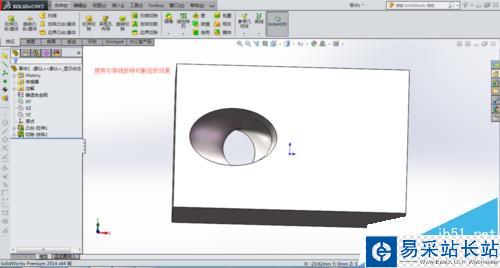

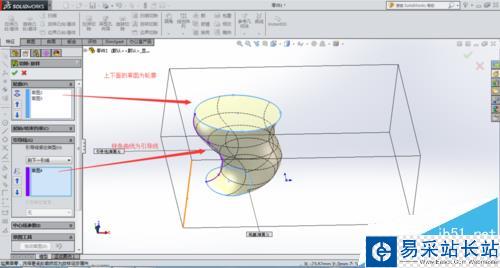

4、完成草圖后，再次點擊放樣切割，選擇上下平面草圖為輪廓，選擇樣條曲線為引導線，進行放樣特征的創建，最后切割后的效果如圖所示

注意事項：

所謂放樣就是根據我們的形狀來設計，所以首先要繪制好需要的輪廓。
