solidworks出工程圖  鈑金展開后折彎線 注釋 如何設置 隱藏或者顯示

軟件名稱：solidworks2016中文版(附序列號) 64位 軟件大?。?.5GB更新時間：2016-03-01

1、任意一基準面，創建一鈑金模型，如圖

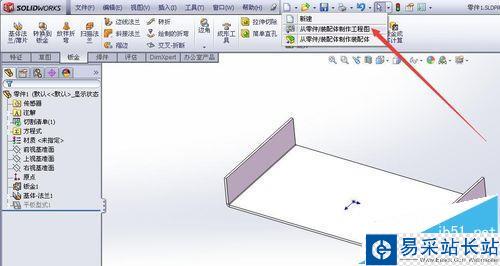

2、保存零件，創建工程圖-從零件/裝配體制作工程圖

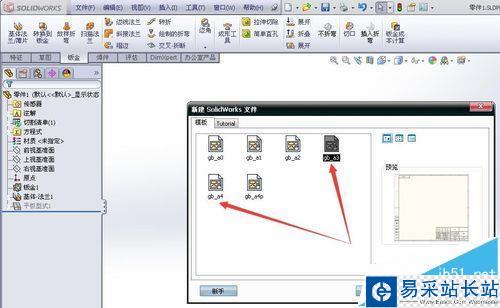

3、選擇自己需要的模板或者公司已經制作好的模板

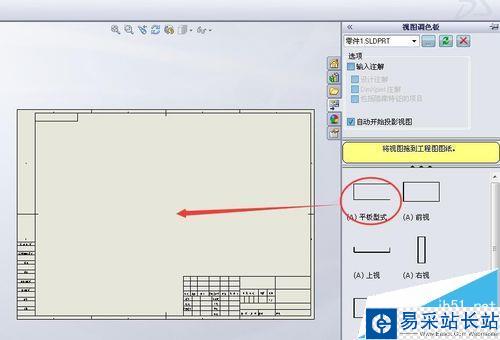

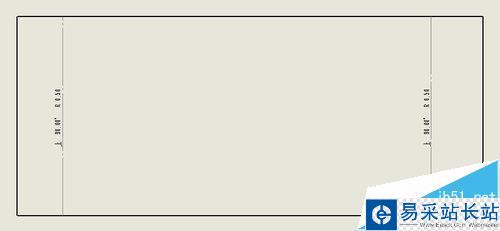

4、從右側設計庫將零件的展開模型直接拖動到圖紙中，效果如下圖所示

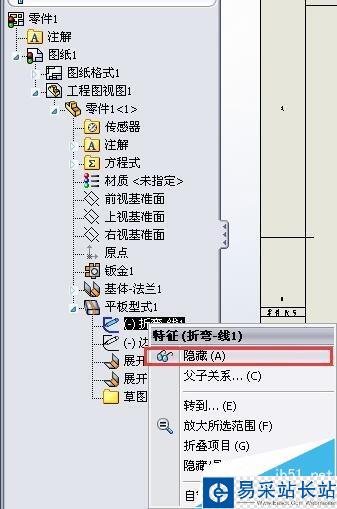

5、點擊左側設計樹，找到平板型式-折彎線-右擊-隱藏

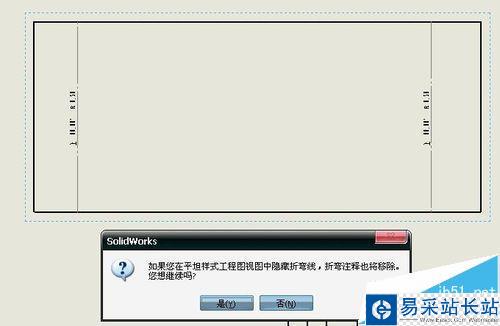

6、彈出一個對話框，點擊是，確定

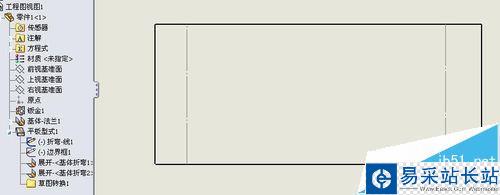

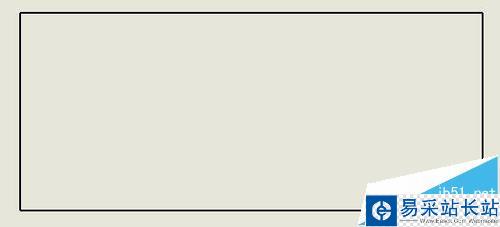

7、展開型式中的折彎線和折彎注釋就被隱藏掉了。

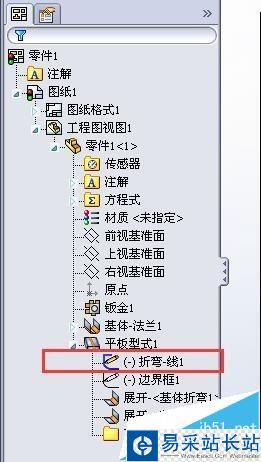

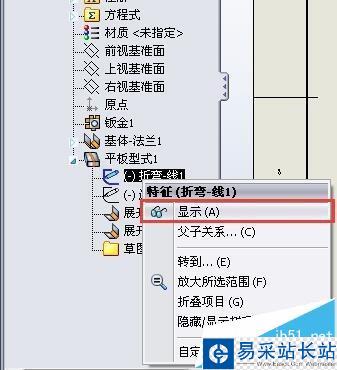

8、同樣的，如果想顯示展開型式中的折彎線和折彎注釋，點擊左側設計樹，找到平板型式-折彎線-右擊-顯示，就可以顯示出來了。但是，顯示出來的只有折彎線，如何將折彎注釋也顯示出來呢？

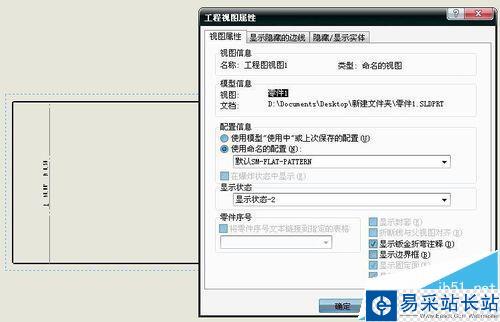

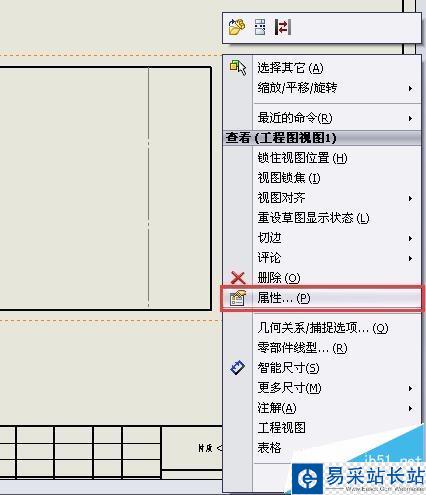

9、在平板型式的圖紙框中，右擊-屬性-右下角位置-勾選顯示鈑金折彎注釋，向上或者向下 90度折彎就會顯示出來了。
