本篇教程是向武林網的朋友介紹利用MAYA制作超酷的星球大戰R2D2機器人方法，教程難度中等，適合有一定建?；A的朋友學習，同時也感謝教程作者吳旭的分享。一起來看看最終的效果圖吧：

具體的建模步驟如下：

這篇是完全按照真實項目制作要求，整理出來的制作流程，當然每個項目的要求都有不同，這里也只是想大家多拓展下思路，工作往往不只是做東西，還要應對客戶的各種要求，相信有些朋友也深有體會，現在詳細講軟件如何操作的教程很多，這里就沒有一點點的寫如何操作某個軟件，重點還是放在制作流程和文件規范方面，要讓你的工作別人看的懂，可以和別人共享才是關鍵，如果可能，我愿意大家可以接受這個觀點，從開始到結束這個也用了些我業余WLK的時間，希望這些努力可以幫助一些朋友，與喜歡游制作行業的朋友共勉。

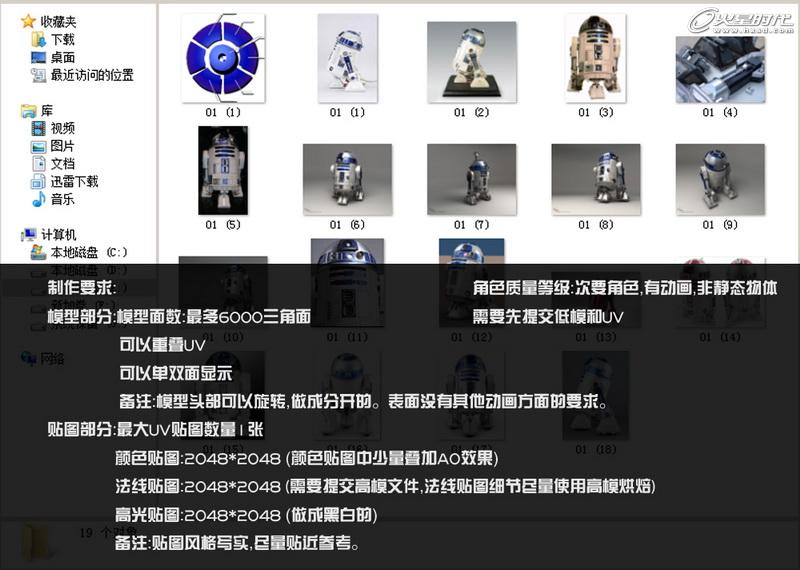

圖01：制作要求

低模部分的制作：

1、考慮整體的比例關系；

2、哪些細節將來用法線貼圖表現，哪些地方可以重疊UV，一般都是大結構用模型表現，小細節用法線貼圖表現；

3、模型不要超過規定面數，模型外輪廓的圓滑程度，比如這個模型頭部就要舍得多放點線；

4、規范模型文件Outliner的命名，養成好習慣。

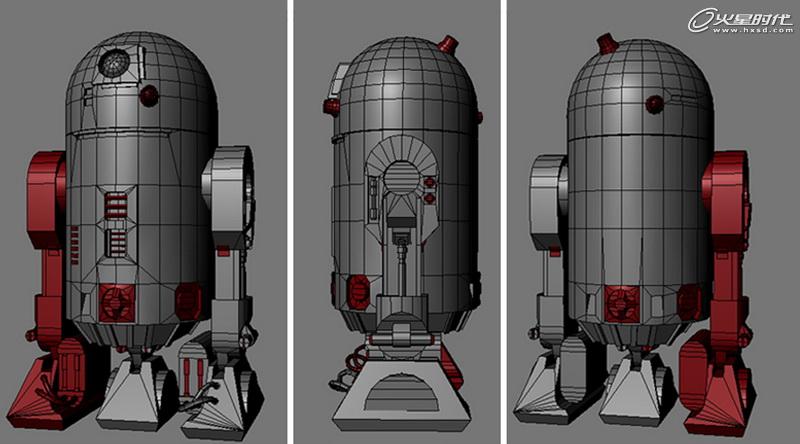

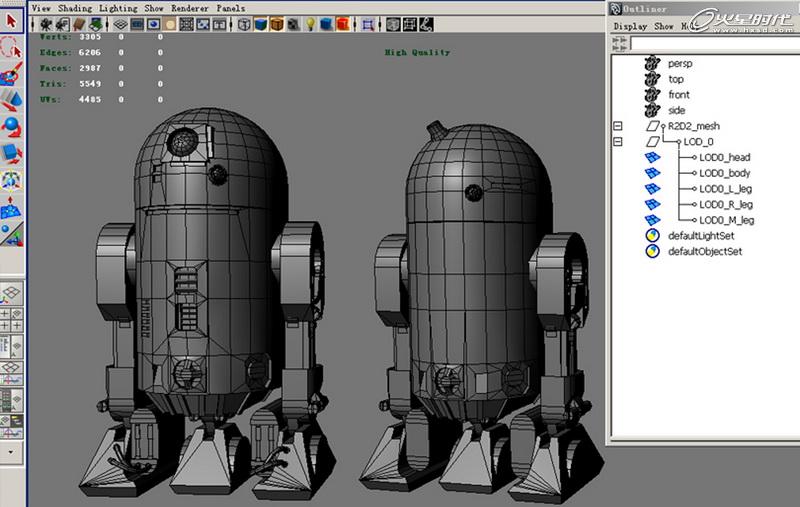

順序是：整體比例關系，模型上的大細節，然后才是小細節。（圖02）

圖02

低模的拆分：

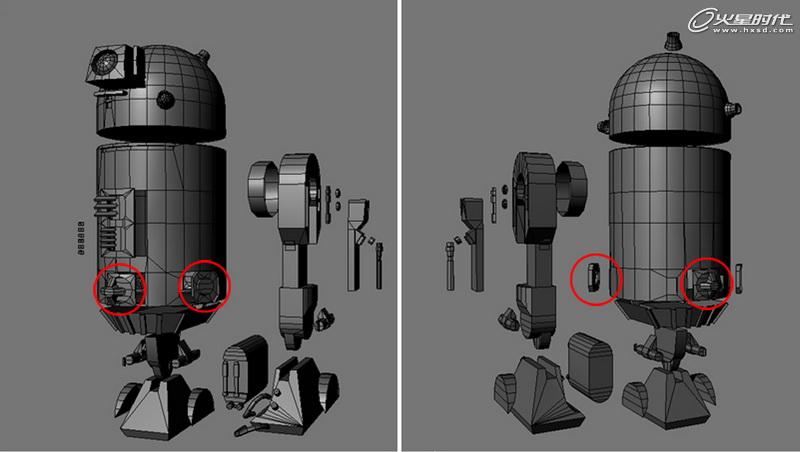

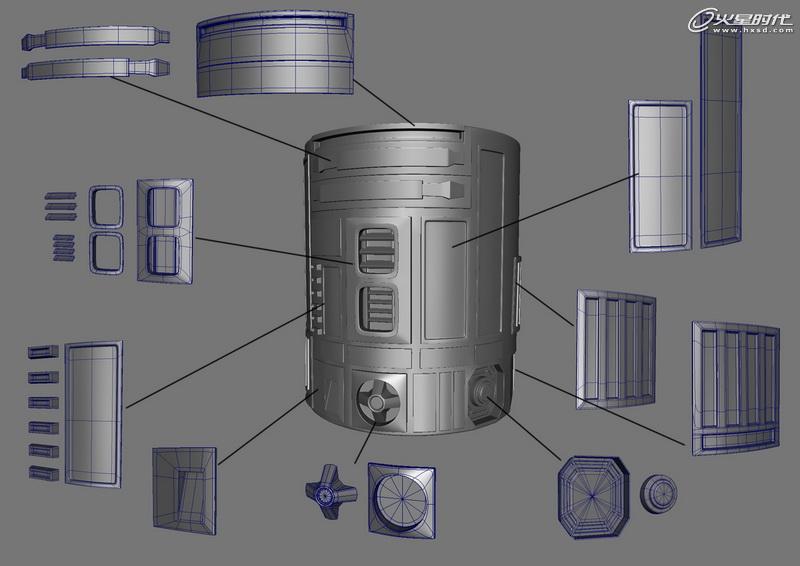

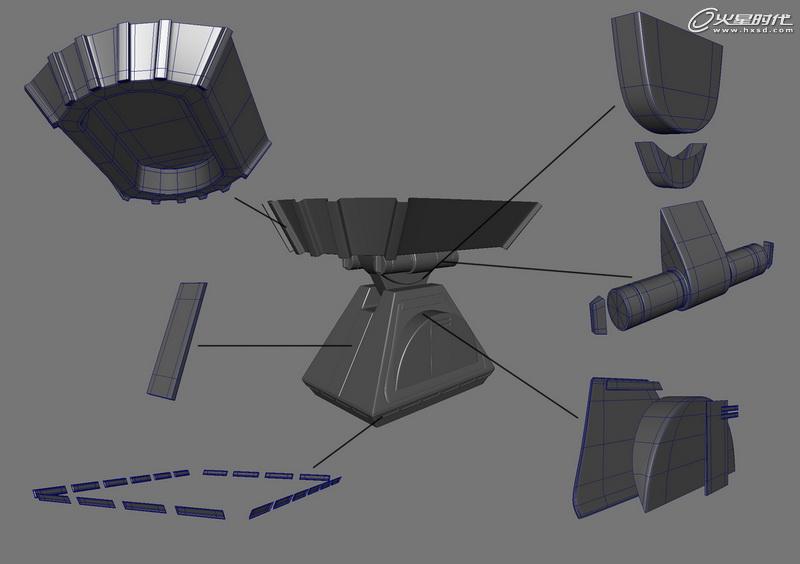

模型到底是要做成一體的，還是分開的？不同的項目有不同的要求，剛開始的朋友不要太糾結這些，這個模型比如圖中紅線處，雖然是做成了分開的，但模型的點都是吸到一起的，沒有合并，這樣比較方便這些小部件的重復使用，擋住的面就刪掉了，由于頭部會轉動，所以頭部和身體連接部分的面沒有刪除。（圖03）

圖03

UV重疊：

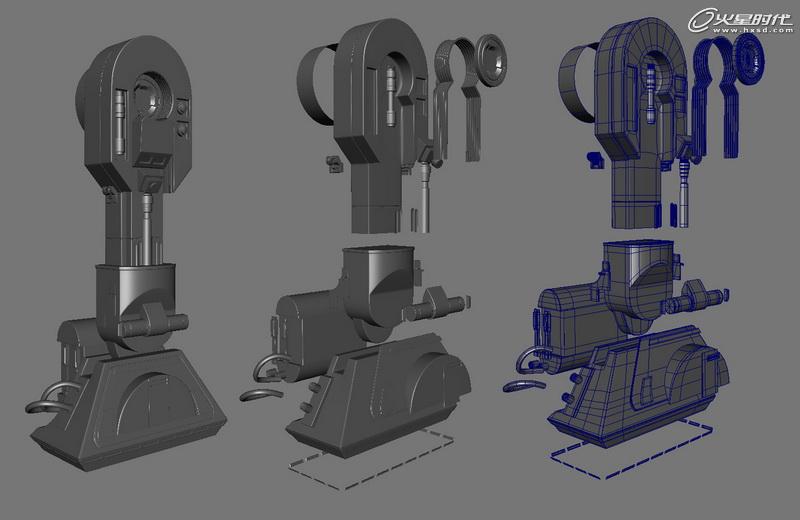

模型的左右腿是對稱的，紅色部分是相同的，可以重復利用，考慮好可以重復的部分，開始拆分UV，然后把UV分毫的部件復制過去就好了。UV拆分之前還需對模型進行檢查。（圖04）

圖04

模型檢查：

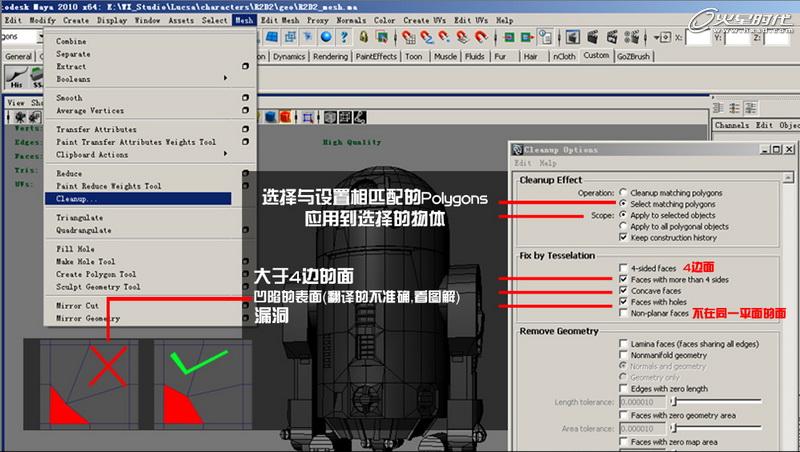

Cleanup這個命令比較常用，實際項目中但也有客戶開發的檢查工具，但和這個大同小異。這個命令主要功能就是檢查模型上的問題，基本設置如圖，選擇你需要檢查的模型，點應用，會自動選擇有問題的面，然后手動修改一下，其中圖解中有第3種問題的解決方法。雖然這個命令可以自動修改，但是還不是智能到很給力的程度，自己動手修改一下，也更容易記住問題，最好做完模型檢查一下。如圖解中錯誤的面，會在后期烘焙法線時（或者是角色動畫變形時）帶來不必要的麻煩。（圖05）

圖05

UV部分：

這個模型直接用Maya的UV拆分工具完成，需要注意的如下：

1、UV接縫放到不明顯的地方；

2、最大利用UV空間；

3、UV之間彼此留些距離（不粗線顯示的狀態）；

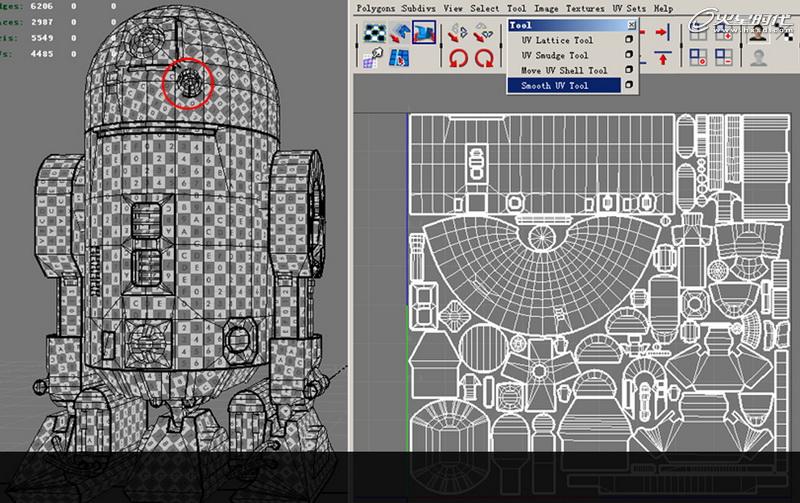

4、有些細節可以放大UV，比如頭部的小物件（紅線部分）將來可以畫更多細節，不一定是所有的UV格都要一樣大，不同項目不同要求。（圖06）

圖06

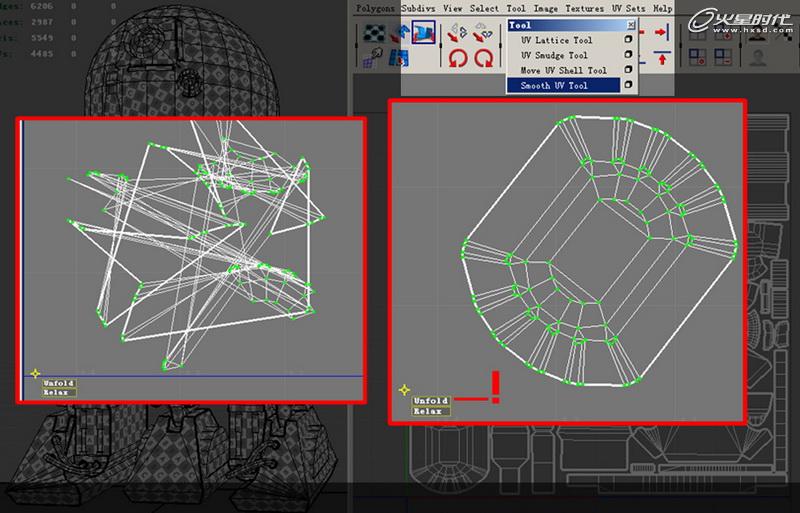

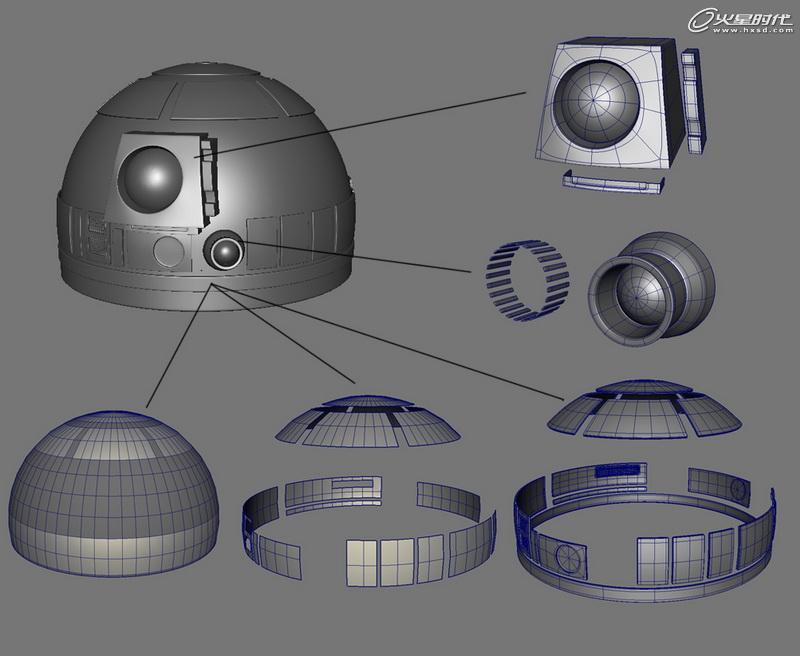

Maya2010中的Smooth UV Tool工具也非常好用，選擇UV，然后執行命令后，左鍵拖動Unfold（紅嘆號），可以很快的展開UV，如果效果不好，可以重復幾次拖動Unfold，非常方便。如果是復雜的生物模型，也可以用UVlayout，這個模型就算了。（圖07-11）

圖07

圖08

圖09

圖10

圖11
