這篇教程是向武林網的朋友介紹Maya mental ray打造卡通風格的材質方法，教程很實用，推薦到武林網，喜歡的朋友快快來學習吧！

首先看一下效果圖。

效果圖2。

效果圖3。

效果圖4。

2.這是來自劉闊老師的模型，就是有名的法線紋理的測試模型。高人的東東被俺亂用調節好了，比FR的TOON功能還強。當然FR的也很帥。據說MAYA有個外掛TOOMCAT，卡通渲染效果一流，有時間去試試?，F在發現卡通風格的東東還真有那么一點不一樣的味道呢。做一段手描線風格的動畫肯定很好看。

上面幾張圖用MR渲的，因為只要線框效果，所以COLOR通道上只要上一個簡單的材質就可以，最主要的問題來自于邊線的產生，和模擬真實筆觸的自然濃淡。然后考慮到材質的可調節性，再加上了一些備用的功能。也是看一些教程然后再想想才會的，這個是它的shader networking。

MR要渲染出卡通效果，有幾點比較重要，一個是當前攝像機的輸出中要指定卡通渲染輸出，另外SHADER網絡中也要給定一個MR的卡通材質，(MR的卡通材質有好多種，可以模擬出很多效果的)，最后在全局渲染設定中也指定一些MR的相關SHADER。
首先，打開一個模型?，F在開始調材質。

新建一個surfaceShader，說說為什么用這種SHADER， surfaceShader有個特性就是不受光照的影響。，而卡通效果基本上不用太多考慮光線，主要就是明暗的對比。當然如果要做出光照的效果用其它材質類型也可以。然后再新建一個RAMP，這個用來控制最終材質的顏色。再來一個節點，CLAMP，這個節點的用途是把輸入值強制切割在指定的范圍內。和setRange節點有些類似，但不一樣。再建一個PHONG，也可以用BLINE等其它類型。只是PHONG的高光更加銳利些，當然這個例子中是沒有高光的，只有邊線。

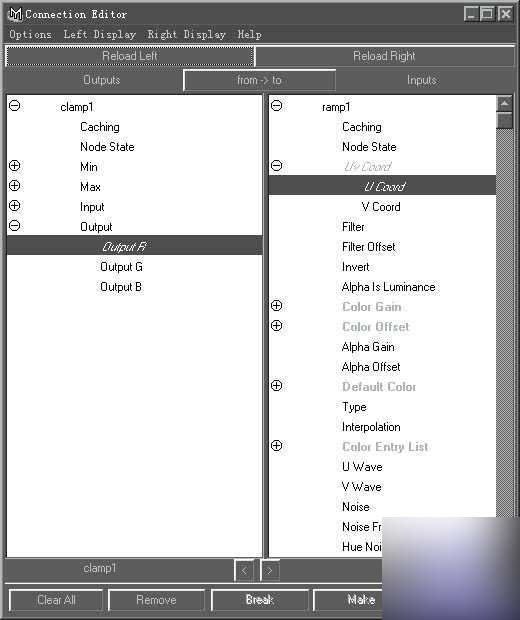

接下來開始連接，拖放CLAMP到RAMP上，選擇OTHER，然后在連接窗口中做如下連接:CLAMP的OUTPUTR(或者G，連接到RAMP上的U COORD上，如圖。

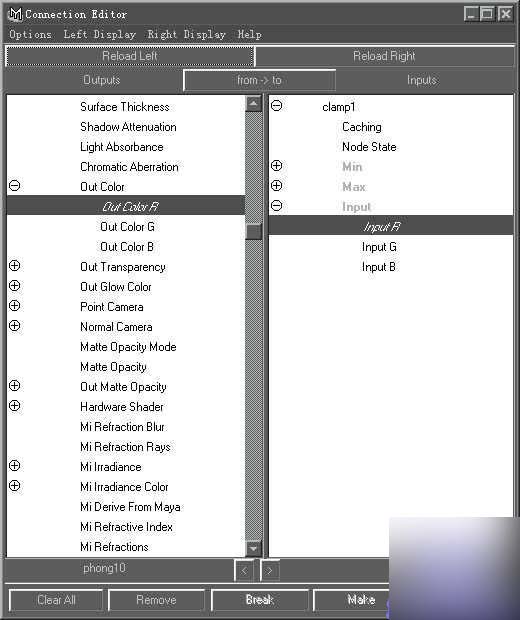

接著把PHONG的OUT COLOR下的OUT R連接到CLAMP上的INPUT R上，別連錯了。MAYA的節點屬性有一元屬性，二元屬性，三元屬性，數列矩陣等等，不過不怕，不對應的屬性類型是無法連接上的。這樣就把PHONG的輸出色和CLAMP的輸入節點連起來了。

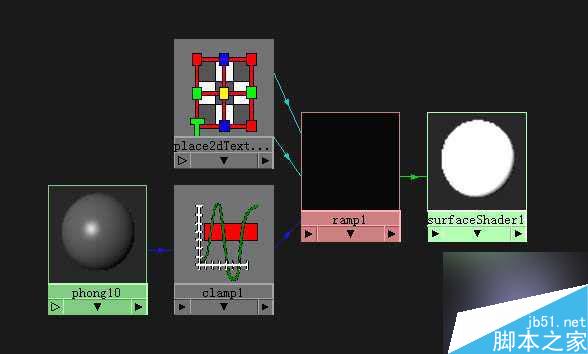

連接完成的節點網絡如下圖：

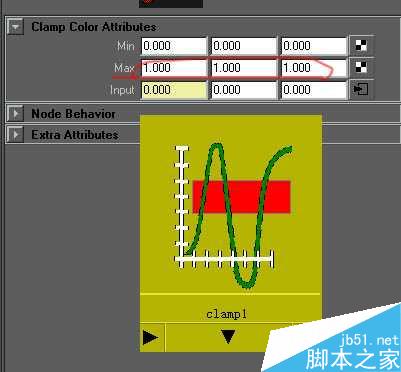

渲染，結果是黑黑一片，當然了，沒設定CLAMP的屬性么，把CLAMP屬性窗口打開，設定如圖。

它的意思比較簡單，就是限定最小輸出值為0，最大輸出值為1?，F在渲染看看，有些效果了吧。想起來了，忘了給RAMP的參數。
設定RAMP，類型先設定為SMOOTH，它的類型影響最后效果，顏色也影響最終顏色，并且色帶的位置影響著最后的高光(這個例子中沒有，)解釋一下參數的意思，第一條色帶是控制高光區域和顏色的，在材質中可以同步看到。第二條色帶是控制卡通材質的顏色(Diffuse)，這里全為白，最后的那條就是陰影效果。這里要慢慢調節才能有一個好效果。(顏色調節得好的話，可以做國畫效果的)。

再渲染看看，有些效果了吧。但缺少卡通畫常有的效果，邊線!我們下一步要做的就是產生邊線。打開surfaceShader的上下級連接，在surfaceShader1SG下的MR選項中設定卡通材質。

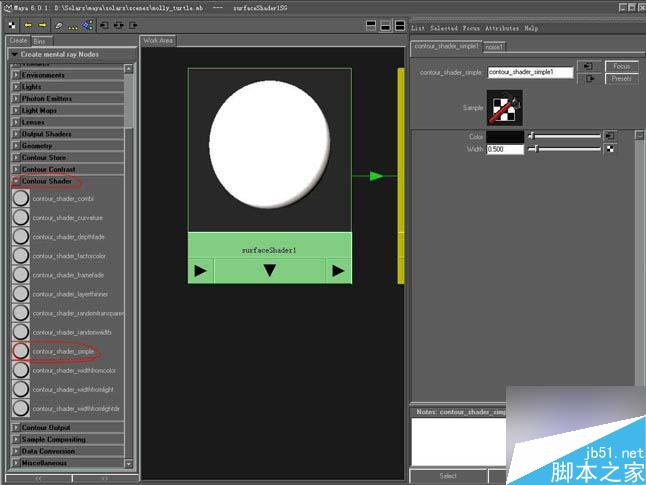

在隨后彈出的MR材質界面中選擇卡通材質類型中的一種，這里的類型很多，可以試試不同組合所帶來的不同效果。這是用的是contour_shader_simple，MR的材質系統好復雜，頭都大了。什么時候能無縫集成就好了，無比幸福。

在隨后彈出的MR材質界面中選擇卡通材質類型中的一種，這里的類型很多，可以試試不同組合所帶來的不同效果。這是用的是contour_shader_simple，MR的材質系統好復雜，頭都大了。什么時候能無縫集成就好了，無比幸福。

MR卡通線風格變化很多，可以根據距離確定線框的寬度，也能夠響應燈光來確定寬度。

圖2

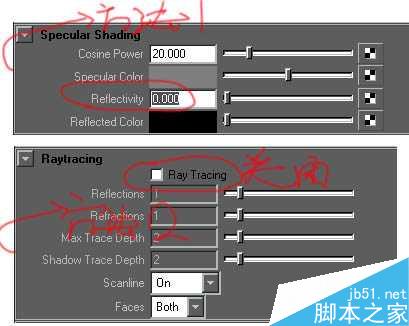

現在所有工作都完成了。渲染時要注意，一定要是給定OUTPUT SHADER的攝像機才可以渲染出卡通邊線。另外，把AA設低一點效果更好。如果RAMP設定色不為全白，高光區域可能會過大，這時有兩辦法。一個是更改PHONG材質的折射率為0，另一個是渲染時把反射與折射關閉掉。

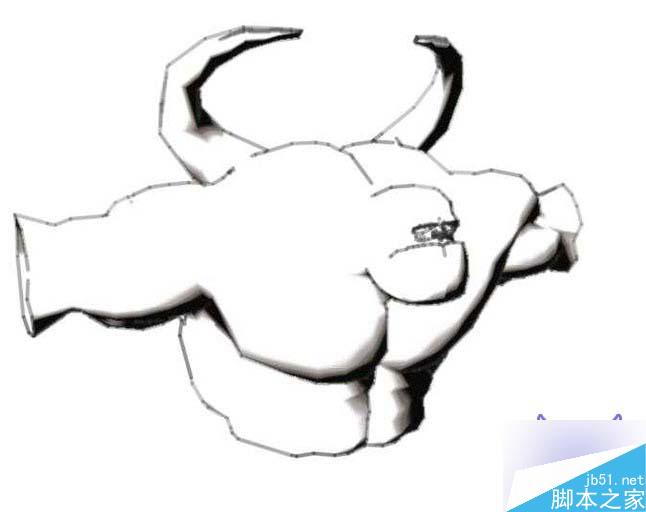

渲染看一下，效果應該是這樣的。

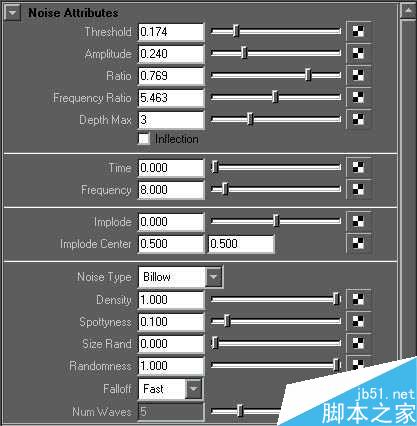

邊線已經產生，但是感覺很“硬”，現在打開contour_shader_simple節點，它下面的兩個參數一看就懂，在COLOR上 添加一個NOISE，參數做如下設定。

這時如果渲染，邊線顏色一定不對，很淡。這時控制邊線的顏色辦法就是打開NOISE的COLOR GAIN 。

這時如果渲染，邊線顏色一定不對，很淡。這時控制邊線的顏色辦法就是打開NOISE的COLOR GAIN 。

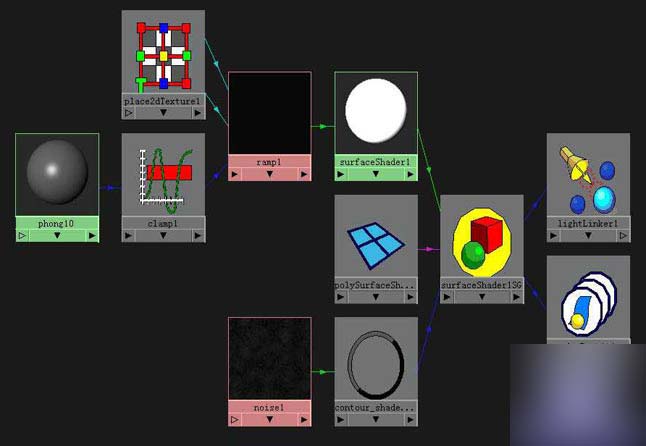

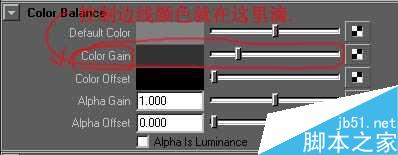

把COLOR GAIN調低到近于全黑，現在再渲。效果就出現了。整個SHADER NETWORKING

這里參數比較簡單，一個是邊線的顏色，一個是寬度。多試自然就知道了，非科班出身的人就這點慘，俺們就知道一個個去試。

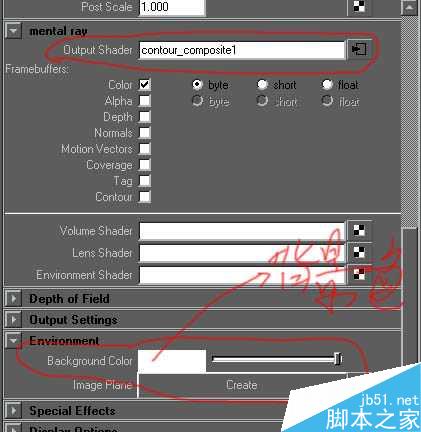

現在渲染，沒有出現想要的效果吧?因為當前攝像機的輸出設定中還沒有相關設定。選擇或者新建一個攝像機，調好位置，然后打開它的屬性設置窗。在它下面的MR選擇中打開OUTPUT SHADER，給定一個contour_composite。參數默認。

設置如圖。

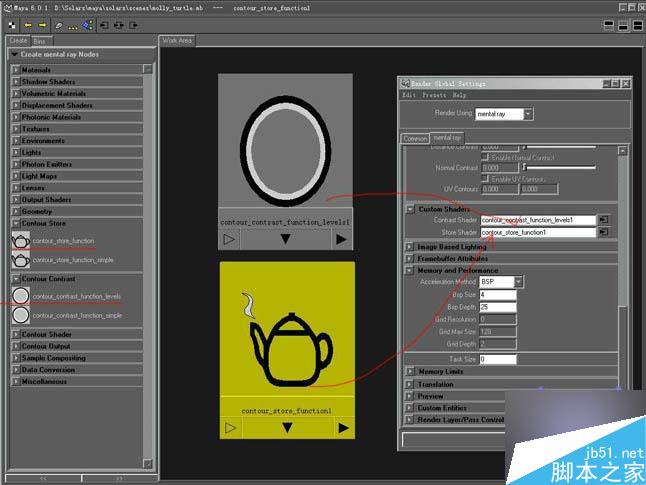

打開全局渲染設置面板.指定當前渲染器為MENTAL RAY，然后找到CUSTOM SHADERS，給定兩個卡通材質，類型看下圖。

STORE SHADER用contour_store_function，這個節點可以提取到模型的點，法線信息，材質，物體，三角面數目，反射與折射。原文幫助文件中是這樣的The contour_store_function shader returns the intersection point， normal， material tag， object label (tag)， triangle index， color， and the refraction and reflection level。另一個同類型的節點只能提取到材質信息，然后傳遞給下一個節點，但是速度飛快。

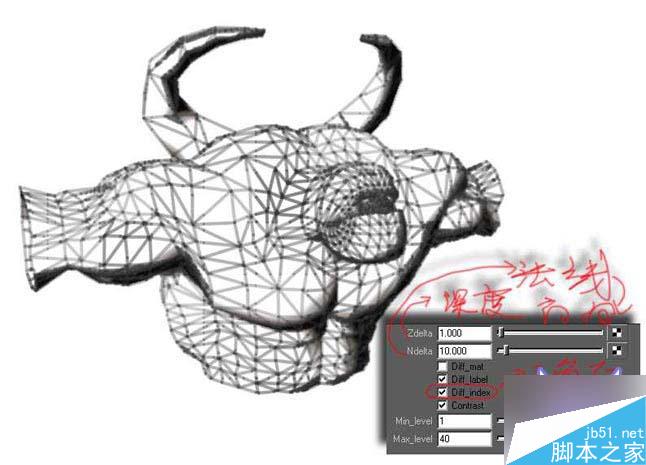

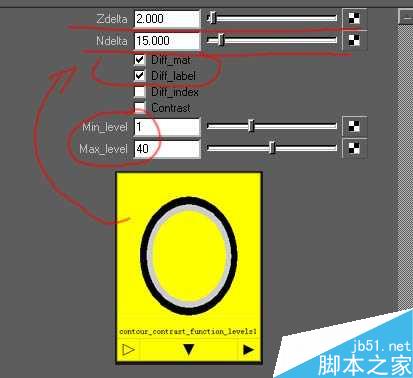

設定contour_contrast_function_levels參數如下圖，它當中參數有幾個很重要，對最終效果影響很大。ZDELTA和NDELTA的參數尤其明顯。NDELTA的參數越大，卡通邊線越細，越小越粗。下面的那個DIFF_INTEX如果勾選的話，可以渲染出模型的線框，是三角面的。沒有認真去調過。具體參數看看MAYA自身HELP中有關METAL RAY的章節，解釋得很詳細。可以看看不同參數下的渲染效果。

教程結束，以上就是Maya mental ray打造卡通風格的材質教程，教程很實用，推薦到武林網，喜歡的朋友快快來學習吧！
