CAD如何使兩個圖形底部對齊而不是端點對齊

1、CAD里面的對齊與其他軟件的對齊相比有些不一樣，例如AI里面的對齊，有居中、居左、居右以及頂部對齊和底部對齊，但是CAD的對齊確切來說是點對齊，并且是與對齊的對象會產生連接或者重合的。先來看一下他們的對比，首先是AI中的對齊，分別是居左、居中、居右對齊，可以看出來都是圖形跟圖形對齊，對齊完成以后兩個圖形也不會產生連接的。

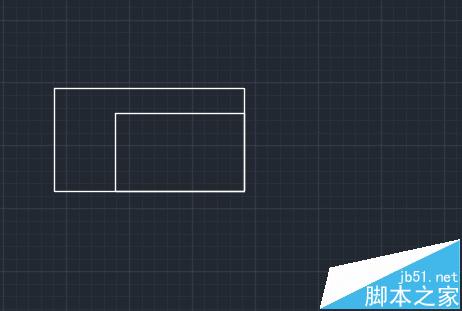

2、然后再來看一下CAD里面對齊命令，對齊完畢后兩個矩形的端點是重合在一起的，而不是如AI里面兩個矩形分開對齊。

3、那怎么才能呈現AI那樣的對齊狀態呢？CAD里面要使端點不重合對齊可以通過手動調整，為了準確對齊，需要開啟對象捕捉。

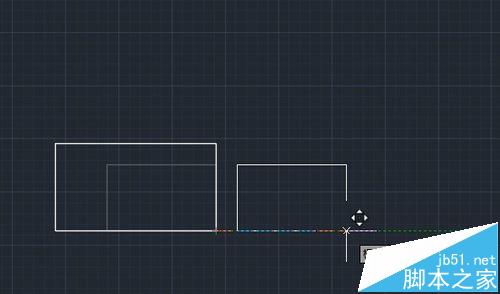

4、選中小的矩形，用移動工具進行拖動，可以看出在拖動過程中有各種虛線出現，還有各種指示性的圖標，我們把小的矩形的左下角端點拖動到大矩形的左下角端點上，端點的標記是一個綠色方框，這樣兩個端點就是重合的了，注意這里先不要點擊鼠標。

5、然后試著往上移動小矩形，可以看見一條綠色的虛線出現，并隨著鼠標的往上移動而變長，我們拖動到需要的位置確定，這樣就可以得到AI中端點不連接的對齊狀態了。當然事先可以用CAD的命令先進行端點對齊，然后利用移動和對象捕捉進行分開對齊。

6、以上為兩個矩形左對齊，那右對齊和居中對齊也是一樣的，居中對齊的時候出現中點標記（綠色三角形），點擊鼠標確定即可。還有底邊對齊的，也是利用對象捕捉的功能。

7、為了更直觀的介紹利用對象捕捉對齊，這里錄制了一個gif動圖，這邊是先使用CAD對齊命令的兩個矩形，也就是端點對齊過的了，然后我們利用對象捕捉進行其他對齊操作。
