CAD中可以使用操作系統的字體，CAD中還有專用的字體文件（*.shx）文件，這個文件被稱為形文件。在CAD中有一個FONTS目錄，里面有很多*.shx文件，有的只有幾K，有的卻大于2MB，這些形文件有什么區別？我們在設置文字樣式的時候，如果我們沒有使用操作系統的字體，可以看到文字樣式對話框有兩個列表，一個是SHX字體，一個是大字體。那什么大字體？*.shx文件到底是怎么分類的？

一、形文件（*.shx）的分類

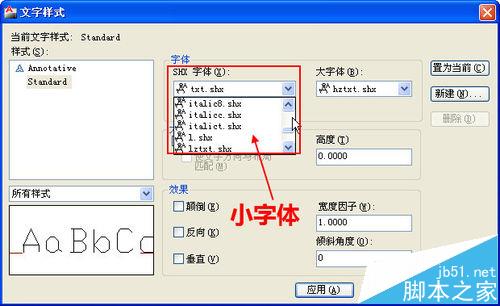

1、*.shx文件在CAD里叫形文件，它分為兩種：字體文件和符號形文件；字體文件又分兩種，可以叫做小字體和大字體。小字體里面只包含一些單字節（在輸入法里稱為半角）的數字、字母和符號，在文字樣式的左側列表中列出的都是小字體文件，如果文字樣式要使用CAD字體，首先必須選擇一種小字體。

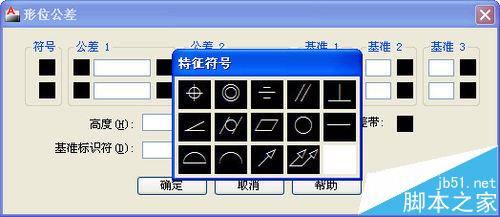

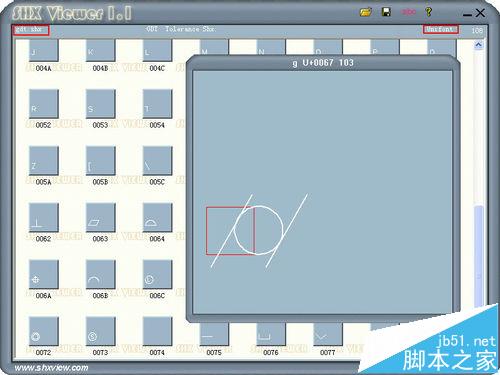

2、最常用的小字體有simplex.shx和txt.shx，當然國內還有一些包含鋼筋符號的小字體，如tssdeng.shx，用字體查看工具查看小字體文件的效果如圖所示。小字體文件的類型其實是Unifont，有些文件中也包含大量的符號，如用于形位公差的GDT.SHX。這類文件由于字符比較少，文件通常比較小，很少能超過200K。

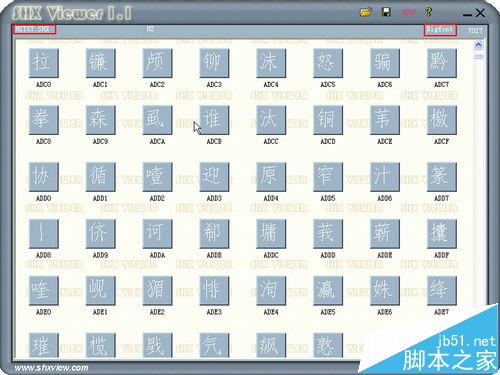

3、大字體是針對中文、韓文、日文等雙字節（全角）文字定制的字體文件。在文字樣式對話框中必須勾選“使用大字體”，才能在右側列表中選擇大字體文件。由于中文、日文的字符比較多，而且每個字符的定義都比較復雜，這類文件通常比較大，從幾百K到幾MB不等。

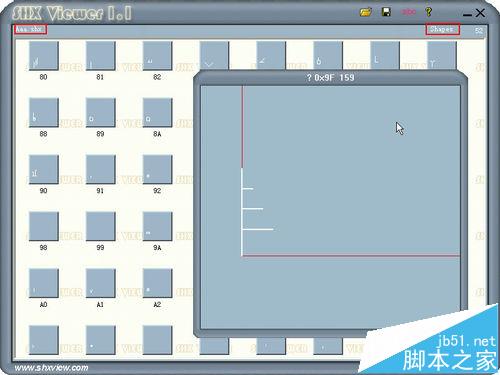

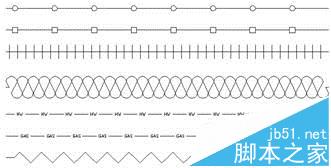

4、符號形中保存的是線型、公差或直接可插入到圖形中的一些符號，這些文件無法在文字樣式中設置。例如ltypeshp.shx就是線型用的形文件,aaa.shx也是符號形。

5、但缺少形文件時只能同類進行替換，如果打開圖時缺少圖中使用的符號形，我們在字體替換對話框中如果選擇小字體或大字體文件都會提示錯誤，如：

hztxt2.shx 是大字體文件，不是形文件。

Eref.shx 是常規字體文件，不是形文件。

這里說的常規字體就小字體（Unifont）,大字體是Bigfont，形文件就是符號形（Shapes)。

二、WINDOWS字體

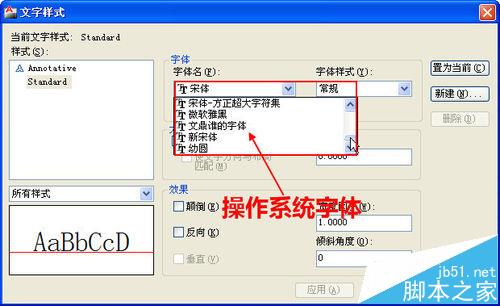

1、在CAD中可以直接使用WINDOWS安裝的各種字體，WINDOWS字體和CAD字體在同一個文字樣式里不能混用。

2、當圖中用到當前操作系統中沒有的字體時，也需要找到字體文件（*.ttf或*.ttc），然后復制粘貼到WINDOWS的FONTS目錄下。

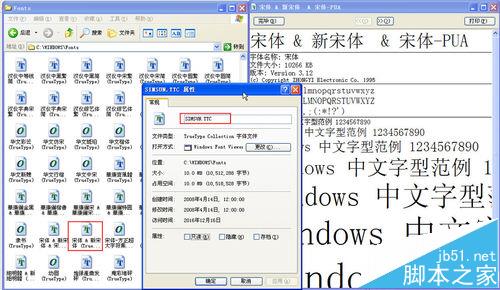

3、在CAD文字樣式中顯示的是操作系統的字體名，在FONTS文件夾下如果有這個字體可以直接找到，但文件名有時跟字體名是有差別的，比如宋體的字體文件名是SIMSUN.TTC，這個必須要確認復制和粘貼了正確的字體文件。另外，在FONTS目錄下右鍵菜單中沒有復制選項，只能用快捷鍵CTRL+C，可以將字體復制到其他位置。

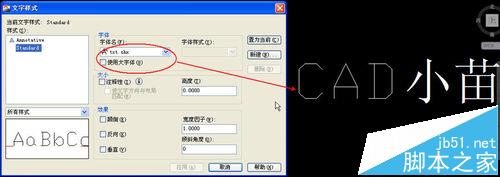

4、有時我們的圖中會出現CAD的單線字體和操作系統的粗線字體混合的情況，這種情況并不是文字樣式中設置了這兩種的組合，而是文字樣式中沒有設置支持中文的字體，而在多行文字中自動用宋體顯示了中文，如圖所示。

小結：

本篇經驗簡單介紹了CAD形文件的分類，了解了字體的分類和作用，當文字出現問題時，我們更容易找到問題的原因和解決辦法。通常行業和單位會有規定使用的字體文件，我們按照要求使用即可，盡量在我們的圖紙中使用相同的幾種字體。

不要因為打開圖紙是出現問號，就將網上下載的上千種字體都拷貝到FONTS目錄下，這樣不一定能解決問題，還會帶來很多麻煩，首先CAD啟動是建立這些字體的索引會耗費資源，其次，我們在設置文字樣式是在長長的列表中找自己需要的字體也很麻煩，另外網上這些供下載的字體庫中有大量的不同名但內容相同的字體。

建議缺什么字體拷什么字體，可以將一些CAD自帶但從來不用的字體文件刪除或剪切粘貼到其他目錄去。
