Aotocad是建筑中繪圖中基礎軟件，我們在繪制建筑平面圖時都要繪制墻線，可是一根一根來畫墻線費時又費力。其實只要用到cad中的多線命令就能快速畫出墻線。

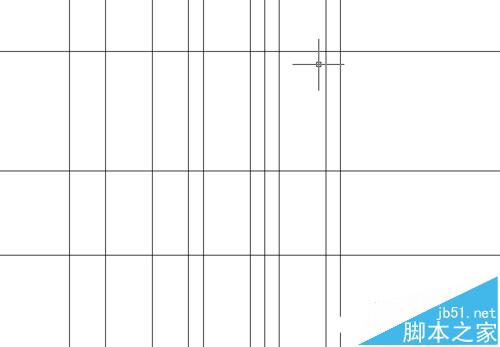

1、先在cad中畫出軸線，形成軸線網。

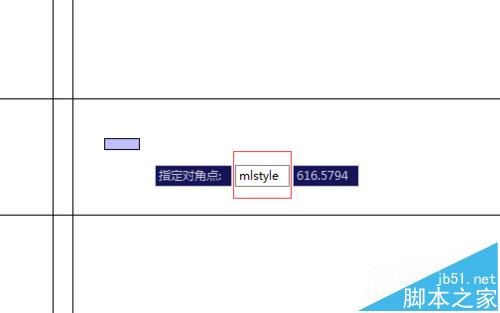

2、畫完軸線網后，在命令行輸入“mlstyle”命令敲回車鍵。

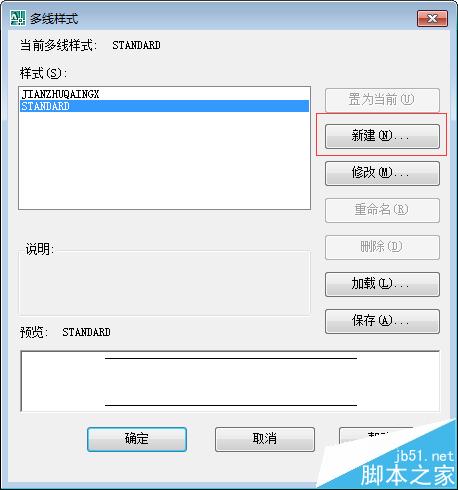

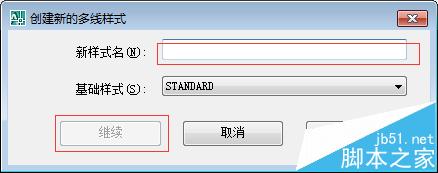

3、彈出新建多線樣式，單擊新建填寫多線名稱單擊繼續。

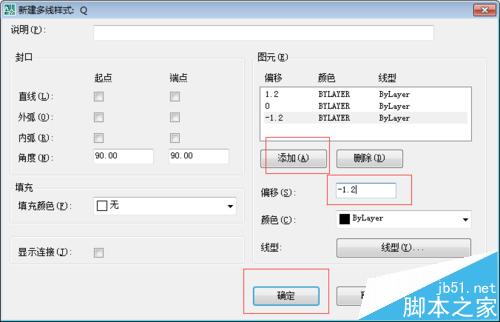

4、彈出新建多線樣式窗口，在圖元中點擊添加按鈕，將一項偏移改為1.2中間為0第三項改為-1.2點擊確定。

5、設置完成后，在命令行輸入“ml”命令敲回車鍵。

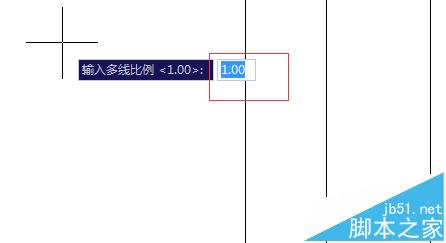

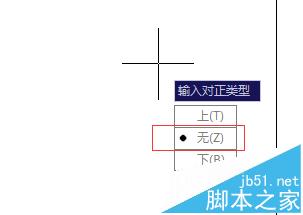

6、命令執行后，輸入對正j將對正輸入類型改為無，在輸入比例s將輸入多線比例改為1。

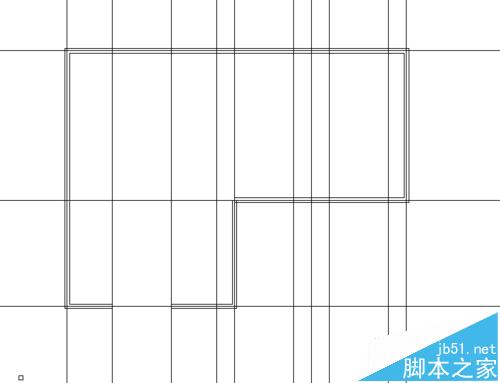

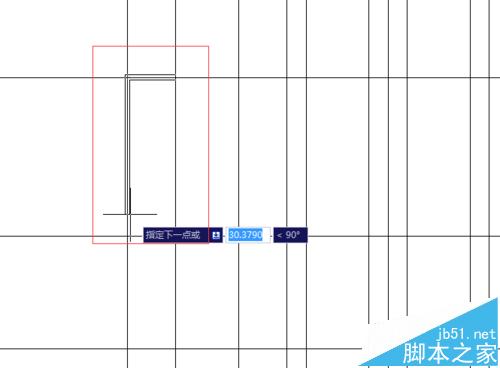

7、設置完成后，在軸線網中制定多線起點，單擊起點后按照圖紙要求畫出墻線。

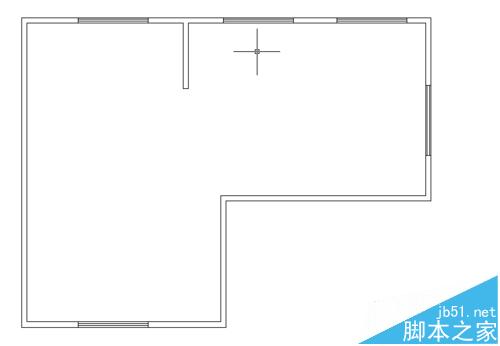

8、墻線全部畫完后根據圖紙進行修剪就行了。

注意事項：墻線偏移要根據實際墻厚來設置。
