CAD怎么一次標注多個尺寸? cad快速標注的技巧

2020-07-20 13:49:10

字體：大中小

來源：轉載

供稿：網友

有時我們需要標注一系列相同類型的尺寸，如果用普通的標注功能，一個個地重復標注，即費時，又枯燥，有沒有辦法一次性將這些尺寸全部標注呢？有！CAD很早就提供了這樣的命令：快速標注(QDIM)。

快速標注命令（QDIM），用于一次對一系列相互關聯的標注對象進行連續、基線、坐標、半徑、直徑、或并列標注，也可以用于批量編輯若干個已有的標注對象，它是Quick Dimensioning的縮寫。您執行快速標注后，只需要框選你要標注的對象，就可以快速生成所有標注，在還可以手動添加或刪除標注點，也可以為基線、坐標標注指定新基點，命令將根據新的基點動態調整基線標注方式和坐標標注的UCS定義點。相比其它標注命令而言，如基線標注（DIMBASELINE）、連續標注（DIMCONTINUE）等，可大幅縮減標注的操作次數，提高繪圖效率。

一、基礎操作

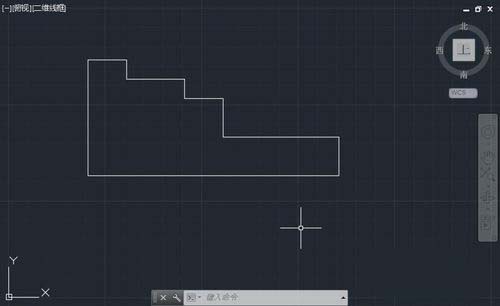

1、首先繪制好用于快速標注的圖形，這些圖形應該特征類似，可以用同一類標注形式來進行標注，如圖所示。

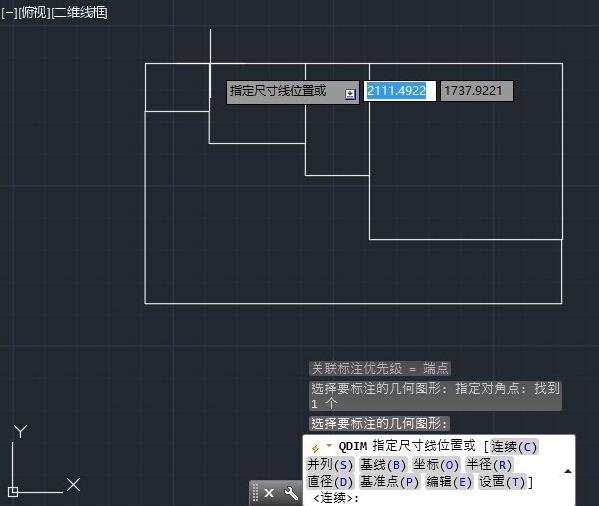

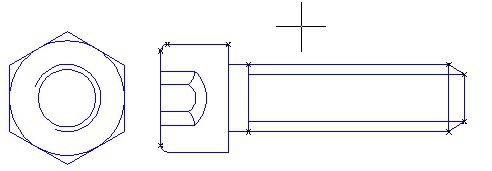

2、輸入QDIM命令，回車，或者從菜單、工具面板中執行快速標注命令，框選要標注的圖形，選定完對象后向要標注的一側拖動光標，如圖所示。

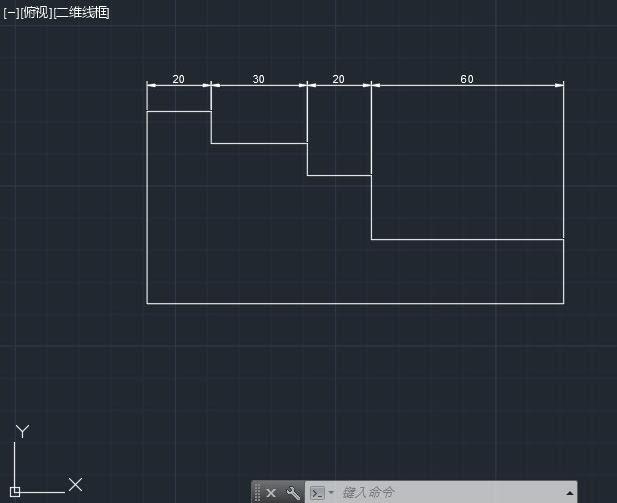

3、將尺寸拖動到指定位置后單擊，即可同時完成這些尺寸的標注，如圖所示。

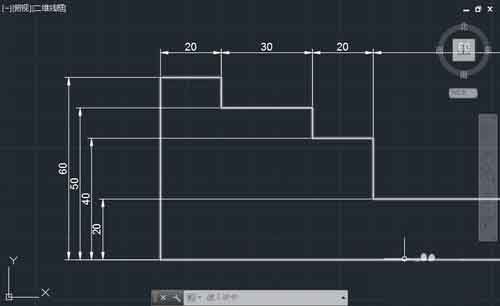

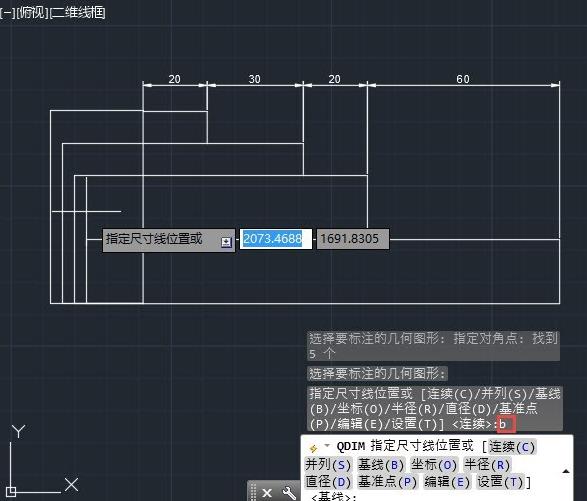

4、回車，重復執行快速標注命令，再次框選這些圖形，向左或右側拖動，觀察命令行顯示的選項，輸入B，回車，將標注變成基線形式，如圖所示。

5、單擊確定標注位置，就可以得到基線標注的效果，如圖所示。

二、快速標注的各種應用

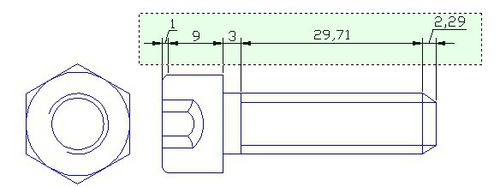

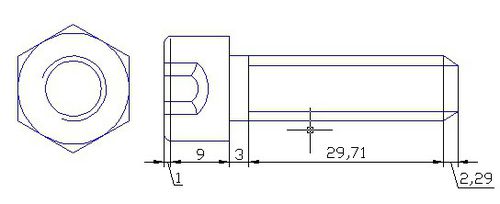

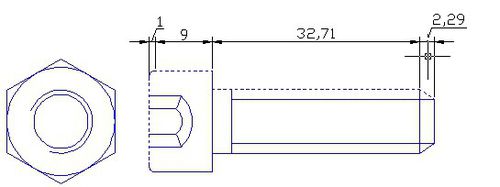

1、連續(Continuous)：創建一系列連續標注。連續標注是首尾相連的多個標注。每個標注對象都將從上一個標注對象第二條尺寸界線處測量。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。

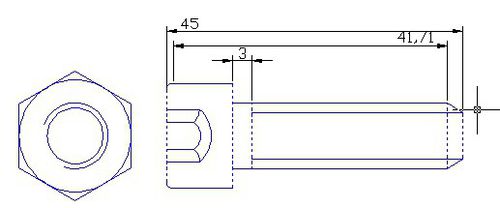

2、并列(Staggered)：創建一系列并列標注。并列標注是自中心向兩側發散的多個階梯形標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義最內側標注對象的尺寸線。

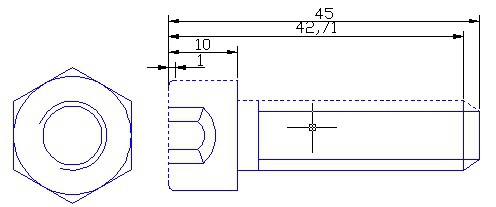

3、基線(Baseline)：創建一系列基線標注。基線標注是自同一基線處測量的多個標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義第一個標注對象的尺寸線。基線標注總是從靠近基準點的第一個標注對象的第一條尺寸界線處開始測量，默認的基準點位于UCS原點處，可以輸入選項P指定新的基準點。

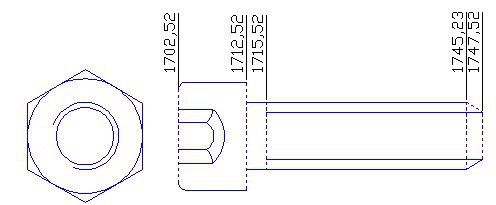

4、坐標(Ordinate)：創建一系列坐標標注

坐標標注用于測量原點到標注特征點的水平或垂直距離。這種標注可以保持特征點與基準點的精確偏移量，從而避免增大誤差。程序使用當前 UCS 的絕對坐標值確定坐標值。在創建坐標標注之前，通常需要重設 UCS 原點與基準相符。使用坐標模式將沿X方向或Y方向自動創建一系列坐標標注對象。

可以輸入選項P指定坐標標注的基準點，默認的基準點位于UCS原點處。

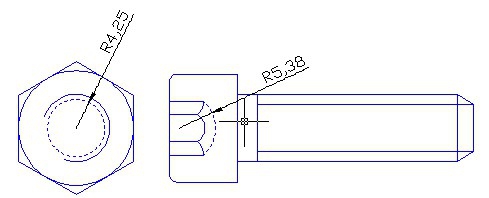

5、半徑(Radius)：創建一系列半徑標注

半徑標注使用可選的中心線或中心標記測量圓弧和圓的半徑，并顯示前面帶有字母 R 的標注文字。根據標注樣式設置，自動生成半徑標注的圓心標記和直線。僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建半徑標注。所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與半徑標注。可以為圓指定半徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建半徑標注。

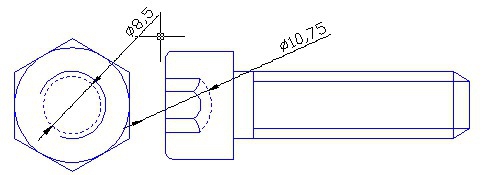

6、直徑(Diameter)：創建一系列直徑標注

直徑標注使用可選的中心線或中心標記測量圓弧和圓的直徑，并顯示前面帶有字母 D 的標注文字。根據標注樣式設置，自動生成直徑標注的圓心標記和直線。僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建直徑標注。所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與直徑標注。可以為圓指定直徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建直徑標注。
