閑著無事，用cad畫了一個蘋果，數值什么的也不是很精確，畫法也很簡單，僅供娛樂，歡迎大家來討論

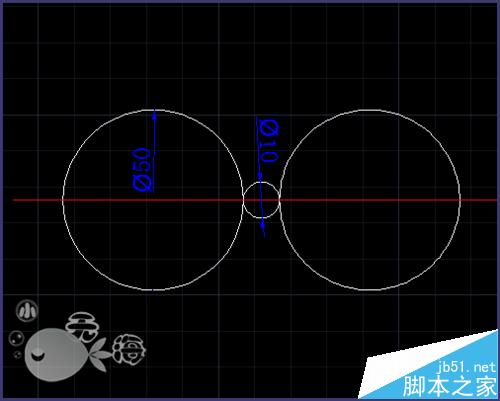

1、先畫三個圓，圓心在同一條直線上，如圖所示直徑分別是50，10，50。PS：紅色的為輔助線

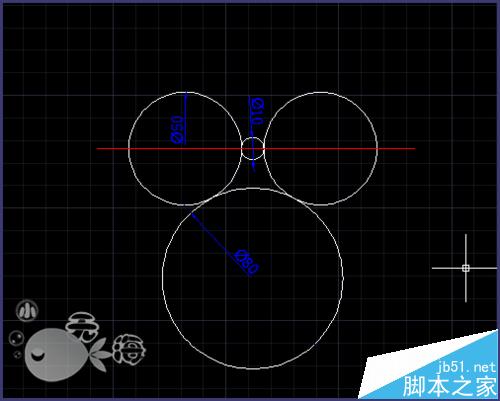

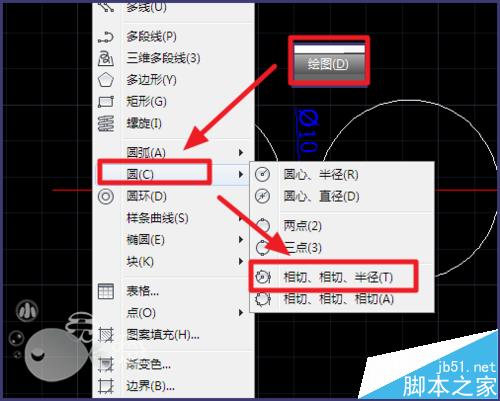

2、使用菜單欄上【繪圖】-【圓】-【相切，相切，半徑】命令畫一個直徑為80的圓

3、與兩個直徑為50的圓相切

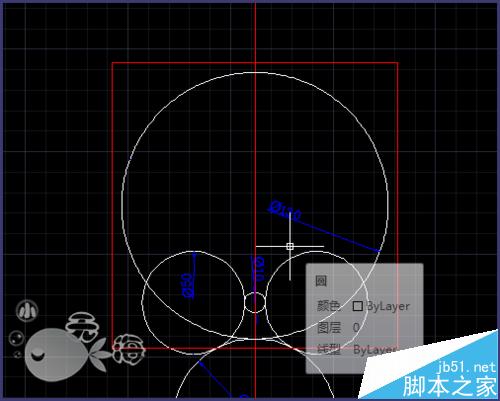

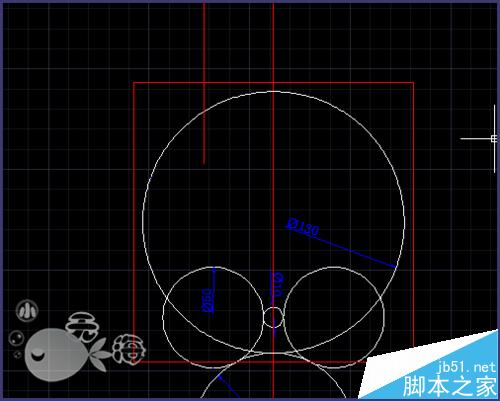

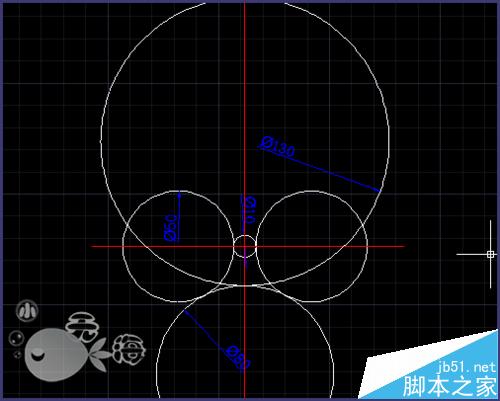

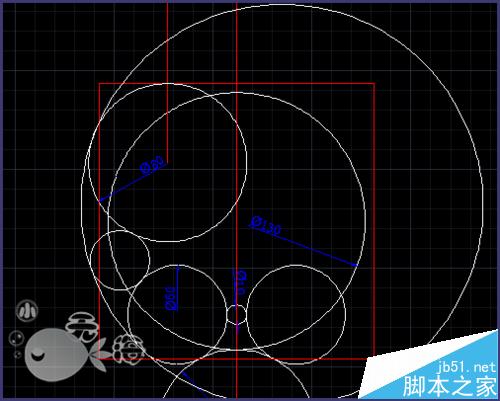

4、然后再用一個直徑為130的圓與直徑為80的圓相切，直徑為80,10和130的圓圓心在一條直線上

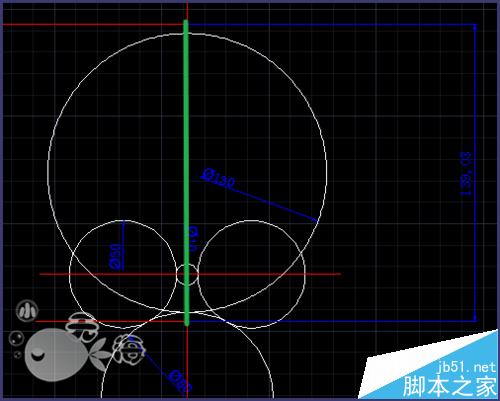

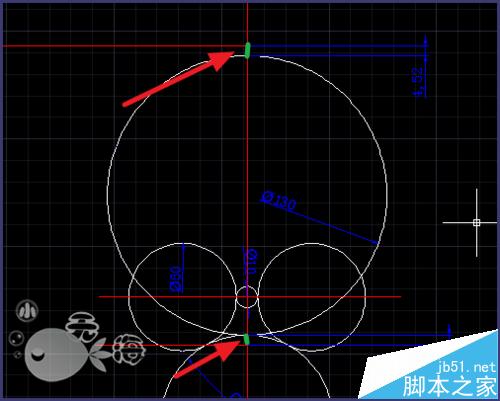

5、接著做兩條輔助線，使圖中兩條綠色的線段相等

6、然后按圖中綠色的線段

7、做一個正方形的輔助線

8、如圖所示，在四分之一處再畫一條輔助線

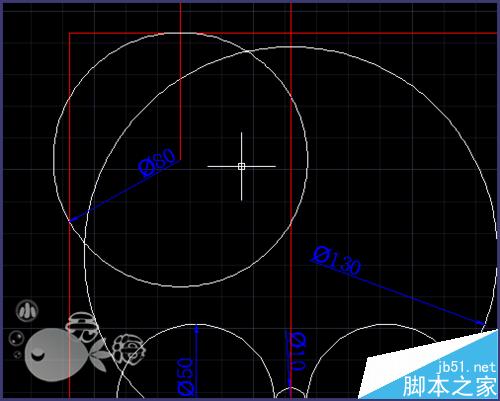

9、畫一個直徑為80的圓和上面的輔助線相切

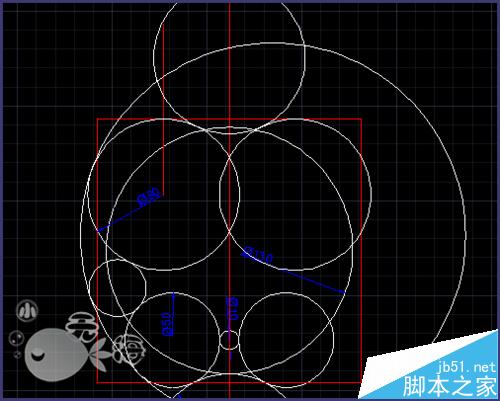

10、然后畫一個與直徑為80的圓和直徑為50的圓相切的直徑為30的圓，然后再畫一個與直徑為80,30,50圓都相切的圓

11、上方直徑為80的圓做鏡像，然后畫一個與它兩都相切的直徑也為80的圓

12、用【修剪】命令去除多余的線段

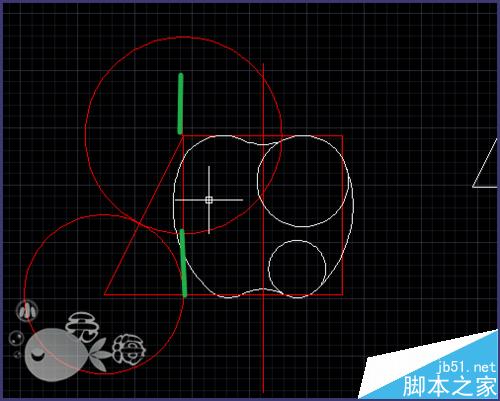

13、如圖畫一條綠色線段，直角三角形一條直角邊為另一條的一半

14、補全輔助線，畫一個直徑為80的圓與最上面的輔助線相切，通過下面直徑為50圓的圓心做一條45度的輔助線，畫一個直徑20的圓，然后與圓80和圓20相切，畫一個直徑為80的圓

15、修剪掉多余的線條就完成了
