使用記事本通過對CAD填充圖案文件進行編輯，添加新的圖案填充。

1、*PAT庫文件標準格式：

 *pattern-name [, description]

 angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]

第一行為標題行。星號后面緊跟的是圖案名稱，執行HATCH命令選擇圖案時，將顯示該名稱。方括號內是圖案由 HATCH 命令的“?”選項顯示時的可選說明。如果省略說明，則圖案名稱后不能有逗號。

第二行為圖案的描述行?？梢杂幸恍谢蚨嘈?。其含義分別為：直線繪制的角度，填充直線族中的一條直線所經過的點的X、Y軸坐標，兩填充直線間的位移量，兩填充直線的垂直間距，dash-n為一條直線的長度參數，可取正負值或為零，取正值表示該長度段為實線，取負值表示該段為留空，取零則畫點。如下圖dash-n的n取6，需要6個數據才能描述該段線

2、說了一大堆找個pat文件用記事本打開，ANSI35.pat打開后如下

*ANSI35,ANSI 耐火磚和耐火材料

45, 0, 0, 0, 6.35

45, 4.49013, 0, 0, 6.35, 7.9375, -1.5875, 0, -1.5875

*

其填充圖形如下

3、學著標準文件，制作自己的圖案填充

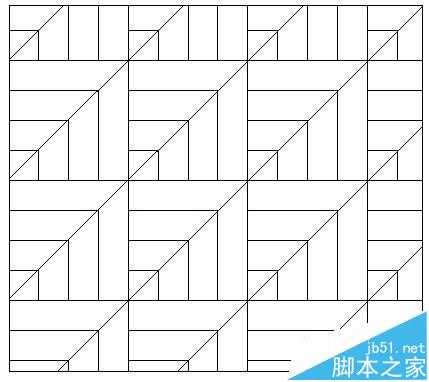

目標圖形如下：

（1）新建記事本，將擴展名改為*.pat，放至支持文件搜索路徑下。

（2）Pat文件內容為：

*ANSI34回填土

45, 0, 0, 0, 2.82842712

90, 1, 0, 0, 4, 1, -3

90, 2, 0, 0, 4, 2, -2

90, 3, 0, 0, 4, 3, -1

90, 4, 0, 0, 4

0, 0, 1, 0, 4, 1, -3

0, 0, 2, 0, 4, 2, -2

0, 0, 3, 0, 4, 3, -1

0, 0, 4, 0, 4

*

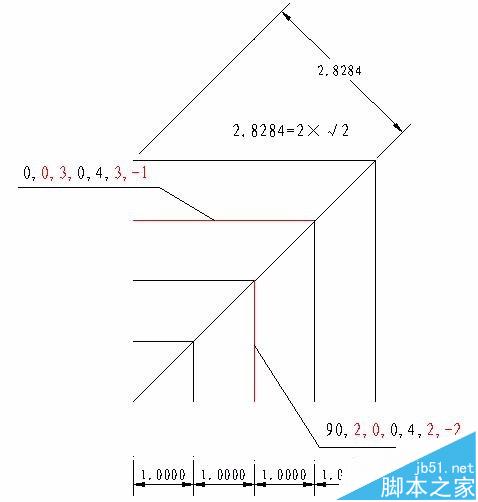

個別定義線的對應圖形說明：

4、重要的事情說三遍。

經過實踐特別提示：delta-x, delta-y中的偏移是相對于直線旋轉后的偏移，尤其是當直線旋轉90度，圖形中x向的偏移在這里是相對直線進行y方向的偏移。因為偏移為相對直線旋轉后的坐標進行偏移，所以偶爾會出現閉合圖形如橢圓、多邊形等在填充后與填充圖案不一致，出現一片混亂。此時應該進行填充圖案編輯，重新指定填充圖案原點坐標后就ok了。

5、創建填充圖案文件出錯的原因：

在網上可以找到多種自定義填充圖案的文件（PAT文件），也可以用文本編輯器很容易的創建自定義的填充圖案文件，但是創建自定義填充圖案文件是有一定要求的，如果在自定義創建模式菜單下選擇一個PAT文件時，出現了一個錯誤信息，可能是下列原因造成：

（1）每個PAT文件只包含一個填充圖案的定義，也可以在AutoCAD的acad.pat 和acadiso.pat文件中添加填充圖案的定義。

（2）PAT文件名必須與它包含的填充圖案的定義文件名相同。

（3）在PAT文件中最后一行的后面必須有返回語句。

（4）在PAT文件中每行不能超過80個字符。

（5）編寫填充圖案的定義文件時，起始字母必須是一個字母或者是數字，而不能是特殊的符號。

（6）PAT文件名不能超過32個字符，如果違背這一規則可能導致AutoCAD出錯。

（7）PAT文件必須存放在AutoCAD的搜索路徑下。

注意事項：

1、經過實踐特別提示：delta-x, delta-y中的偏移是相對于直線旋轉后的偏移，尤其是當直線旋轉90度，圖形中x向的偏移在這里是相對直線進行y方向的偏移。

2、因為偏移為相對直線旋轉后的坐標進行偏移，所以偶爾會出現閉合圖形如橢圓、多邊形等在填充后與填充圖案不一致，出現一片混亂。此時應該進行填充圖案編輯，重新指定填充圖案原點坐標后就ok了。
