在使用廚具通2016的時候經常需要自己修改圖塊，然后保存成自己的常用尺寸。本文介紹如何修改并保存動態塊。

一、修改動態塊

1、先從“圖庫面板”中插入所需設備的圖塊

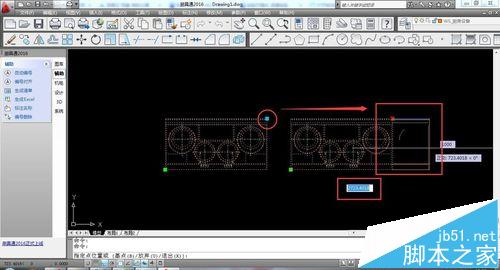

2、點擊動態塊的“藍色的基點“可”輸入尺寸“或”直接拖拽“調整尺寸

3、回車確認后即可得到修改尺寸后的圖塊，因為是動態塊所以只有方形得到拉伸，圓形不會跟著變形

二、分解再重組塊

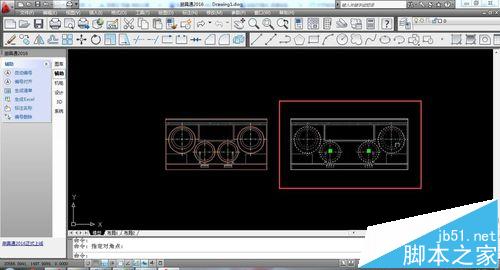

1、動態塊是不能直接被保存的所以需要先分解再重組塊。選擇圖塊，點擊“分解”

2、回車確認后就得到被分解的圖塊，在選擇圖塊就發現圖塊變成了零件

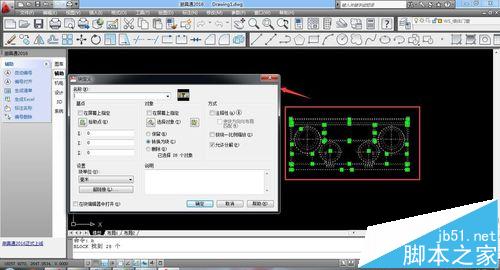

3、下面進行塊重組，選擇需要組成塊的設備零件，然后輸入快捷鍵B，再回車彈出塊定義窗口

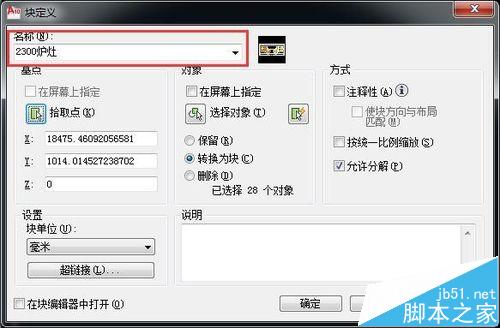

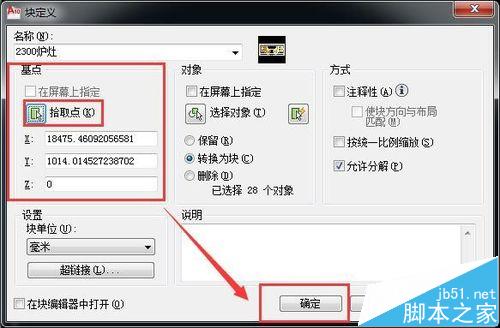

4、輸入塊名稱---然后通過“拾取點”選擇塊的機電，一般選擇設備背面，這個設備在左下角---然后點擊確認

注意事項：

1、廚房設備復雜，每個廠家的產品尺寸差異巨大，需要自己調整設備圖塊的尺寸

2、調整后的設備與我的圖庫中的產品相關聯，并修改我的圖庫中的產品參數就生成了新的產品圖庫

3、將產品圖塊保存在我的圖庫中便于篩選和下次使用
