對齊命令是CAD常用的命令之一。學會對齊命令的使用對CAD快捷作圖有很大好處。“對齊”命令的快捷方式是“Align”通常簡寫做“al”（大小寫都行）。他的作用是在二維或者三維空間中將一個對象和另外一個對象對齊。其本質是旋轉加縮放的組合。

1、"對齊"命令的位置:菜單欄“修改”——“三維操作”——“對齊”。

2、功能區“常用”標簽——“修改”選項卡——“對齊圖標”

3、命令行輸入“al”。推薦。

使用方法：

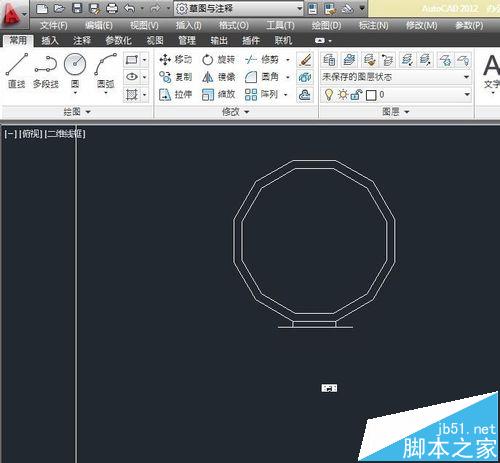

1、用pol命令隨手繪制一個正12變形，其邊長任意。

2、“O”（偏移命令），輸入合適的偏移大小(使偏移出來的圖形好看)——選擇所畫的正12邊形，然后點一下正12邊形內側。

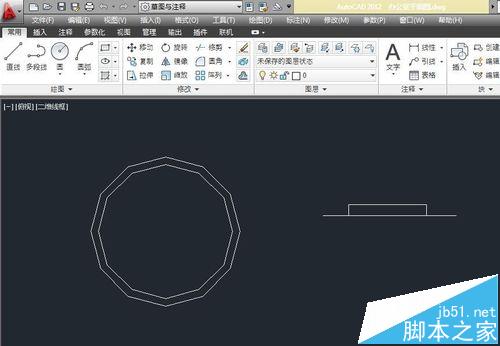

3、在另一邊用”pl“命令畫一個臺子?，F在的目的是將正12邊形按照比例放置到臺子上。

常規做法：

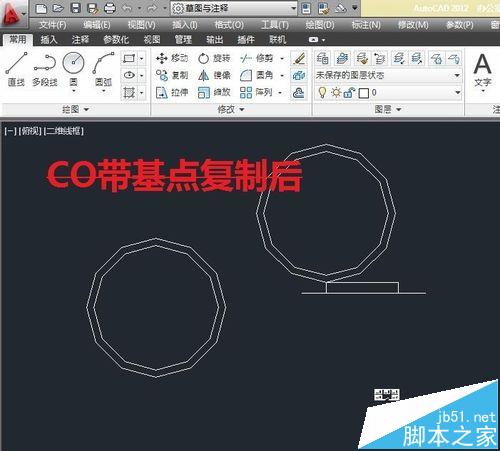

1、"co"帶基點復制該12邊形，然后黏貼到臺子上。”sc“縮放?？s放比例為”將要變成邊的長度“/"現在邊的長度"。”ro“旋轉，將多邊形旋轉到相應的角度。步驟很多很繁復。

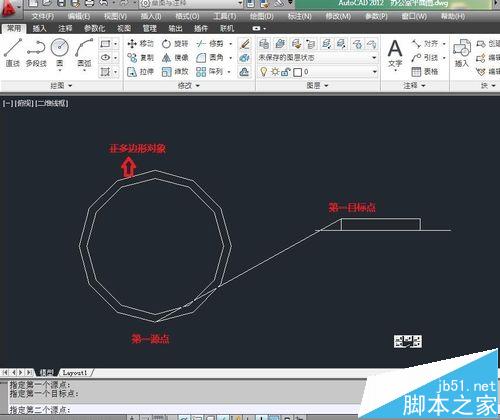

2、”AL“命令：”al“,回車——點選正多邊形，回車——如圖選擇相應要移動的點。選擇對象上為”源點“。此選擇的含義是把”源點“移動到對應的”目標點“上。——”y“,回車即可。

3、對比上面常規方法和”AL“法，發現還是對齊命令操作簡單快捷。如果在上面的操作中選擇”N“則不會放縮。此時可以只選擇一個源點和目標點。另外，也可以選擇三個源點和目標點。
