經常用cad軟件作圖，一直都很正常，最近才遇到一件令小編煩心的事情，就是cad文件里面圖是完整的，打印預覽的時候圖也是完整的，但是打印出來之后，發現圖中缺少很多線，不知道朋友們遇到過類似的事情沒有，對于這種事情應該怎么辦呢？如圖，打印缺失線截圖。

一、原因分析

線段缺失，從理論上來講大致可能存在以下幾種情況：

1、線段畫在了不可打印的圖層上，如Defpoint圖層；

2、該線段所在圖層被無意之中設置為了不可打印狀態；

3、cad文件中，圖層線寬不是默認線寬，導致打印之后不識別，所致；

4、打印設置里面沒有按照對象線型打印，打印出錯導致。

二、解決方法

1、遇見這樣的問題，首先，應該冷靜下來，然后打開cad軟件的圖層設置，檢查缺失的線段是否位于Defpoint圖層上。該圖層是不可打印狀態。

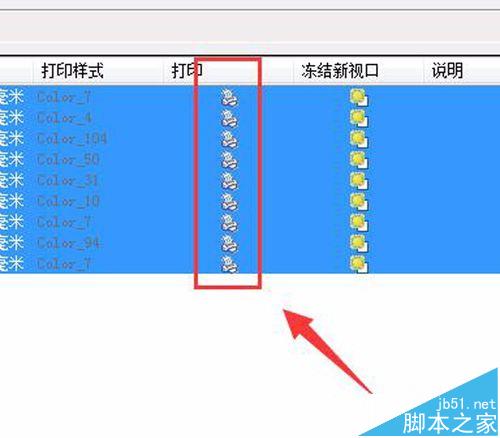

2、如果缺失線段沒有位于Defpoint圖層上，接下來要做的就是，檢查線段所在的圖層是不是禁止打印，如果是禁止打印，那么恭喜你，問題基本就找到了。若，圖層狀態正常，接著往下看，如圖，小編的圖層全是可打印狀態

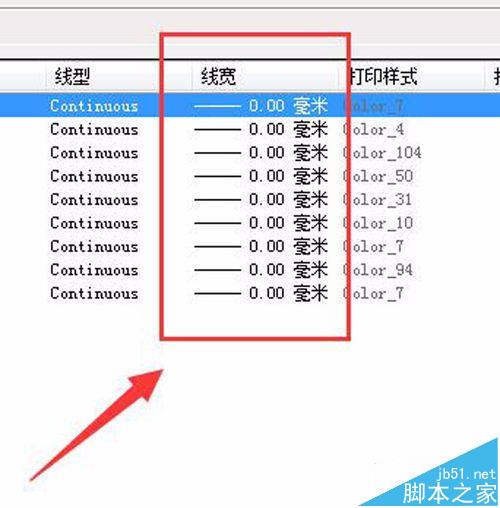

3、檢查過圖層狀態正常之后，接下來要做的就是將cad圖里面圖層線寬設置為默認0線寬，如圖所示

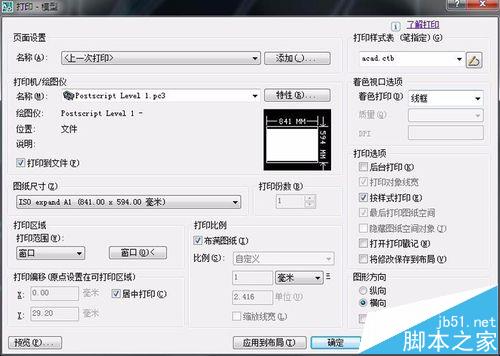

4、圖層默認線寬設置完成之后，就是啟動打印程序，在打印設置里面選擇所有顏色，然后選擇打印“線型”為“使用對象線型”重新打印，如圖

5、檢查打印結果，發現之缺失的線回來了，說明小編遇到的問題是出現在cad圖層線寬和打印線寬不匹配。
