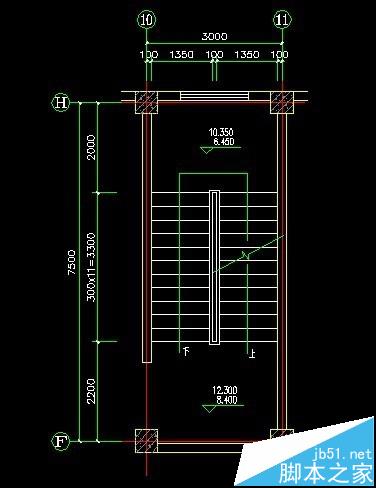

CAD軟件是一個繪圖軟件，他可要比我們用手繪圖效率高多了，而且精準度也比手繪的要高一些，所以，現在被廣泛應用在工業和建筑業，這也讓繪圖者方便多了，小編正是要給哪些正在學習CAD的朋友們提供幫助，教教大家怎樣用CAD繪制樓梯。

1、單擊“繪圖”工具欄中的“直線”按鈕，再點開“正交”按鈕，繪制樓梯的墻體與扶手，繪制完成進行下一步。

2、選擇菜單欄中的“格式”然后再點開“點樣式”的命令，在打開的“點樣式”對話框中來選擇“X”樣式。

3、選擇菜單欄中的“繪圖”然后點開“點”然后再點開“定數等分”的命令，以左邊扶手的外面線段為對象，數目為8（可自擬），繪制等分點。

4、單擊“繪圖”工具欄中的“直線”按鈕，分別以等分點為起點，左邊墻體上的點為終點繪制水平線段。

5、最后這一步，我們來刪除繪制的等分點，刪除完畢以后，我們可以使用“鏡像”功能或者是再繪制樓梯的另一邊，最后繪制完成。
