作為CAD二維軟件初學者不用強迫自己必須使用快捷鍵、不必強迫自己必須把快捷鍵背下來、不必急于使用快捷方式進行圖形繪制，今天給大家介紹鏡像特征命令。

1、今天以兩圓形圖形關于直線對稱為例，進行詳細講解。這里我們先介紹不進行快捷方式繪制的講解。

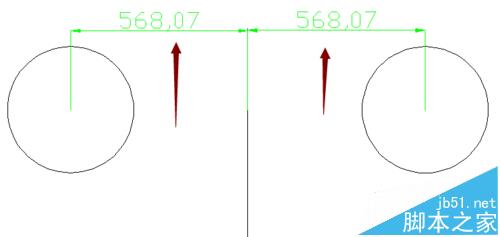

2、對于圓關于直線對稱的繪制，我們最笨的方法也就是最原始的方法就是在直線兩側分別畫圓形，圓心到直線的距離均相等即為對稱。

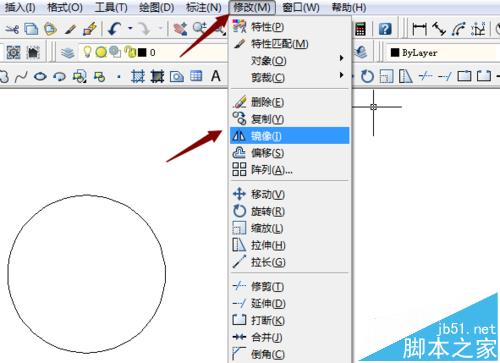

3、那我們另一種方法就是使用鏡像特征進行圖形繪制，我們在CAD菜單欄中找到修改命令，在修改命令里找到鏡像特征。

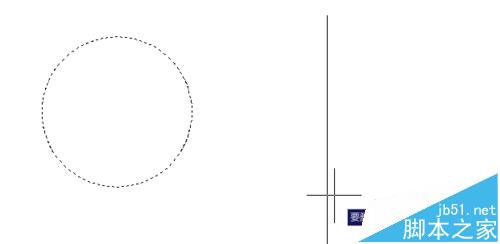

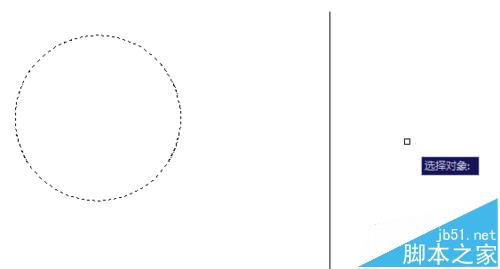

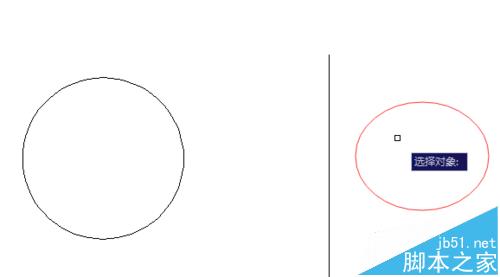

4、點擊鏡像特征，彈出選擇對象的對話框。左鍵點擊圓形，將圓形選中呈現螞蟻線型

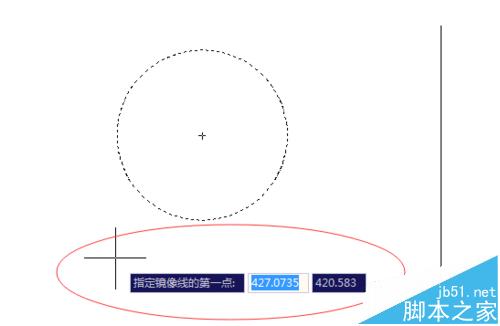

5、選中圓形即要鏡像的圖形后點擊回車鍵，彈出指定鏡像線的對話框，首先指定鏡像線的第一點，然后彈出指定鏡像線的第二點。

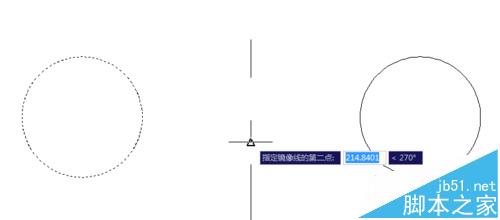

6、選定鏡像的第二點，即第一點與第二點組成鏡像直線，彈出是否刪除原對象對話框，即是否刪除你要鏡像的那個圖像，現在我們需要畫的是兩個圓關于直線對稱，原對象肯定不能刪除。根據提示'N'為不刪除原對象

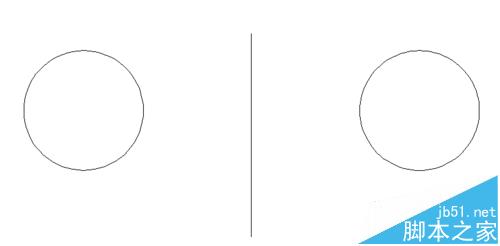

7、然后點擊回車鍵，即可完成圓形關于直線的對稱。

注意事項：

注意原對象是否刪除。
