CAD軟件是一個繪圖軟件，他可要比我們用手繪圖效率高多了，而且精準度也比手繪的要高一些，所以，現在被廣泛應用在工業和建筑業，這也讓繪圖者方便多了，小編正是要給哪些正在學習CAD的朋友們提供幫助，教教大家怎樣用CAD繪制單開門。

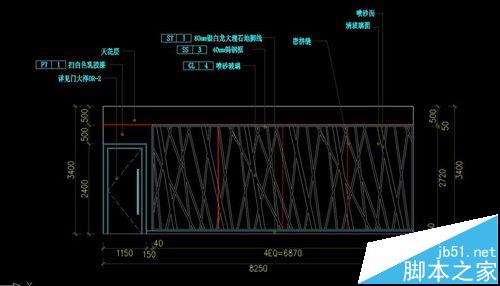

1、單擊“繪圖”工具欄中的“矩形”按鈕，然后再繪制角點坐標分別是（0，0）和（@900，2400）的矩形。矩形繪制完成，我們進行下一個環節。

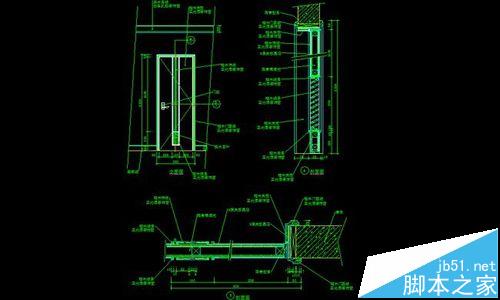

2、單擊“修改”工具欄中的“偏移”按鈕，將上一步繪制的矩形進行偏移操作。命令行提示如下：

命令：—offset

當前設置：刪除源=否 圖層=源 OFFSETGAPTYPE=0

指定偏移距離或（通過T/刪除E/圖層L）<通過>：60

選擇要偏移的對象，或（退出E/放棄U）<退出>：（選擇上述矩形）

指定要偏移的那一側上的點，或（退出E/多個M/放棄U）<退出>：（選擇矩形內側）

選擇要偏移的對象，或者（退出E/放棄U）<退出>：

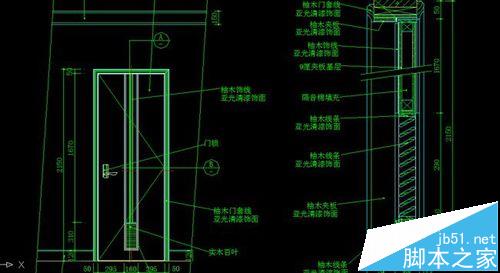

3、單擊“繪圖”工具欄中的“直線”按鈕，接著，繪制端點坐標分別為（60，2000）和（@780，0）的直線。繪制直線完成，我們下面進行下一個步驟。

4、然后，單擊“修改”工具欄中的“偏移”按鈕，接著再將上一步繪制的直線向下面偏移，偏移距離為60，確定，完成偏移，接著，我們進行最后一步。

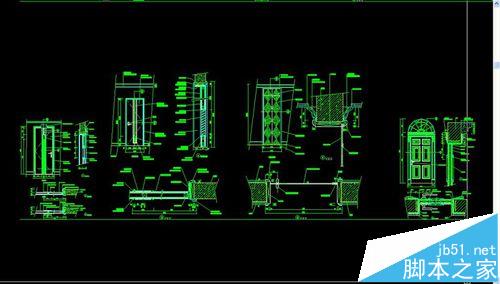

5、最后一步，我們單擊“繪圖”工具欄中的“矩形”按鈕，繪制角點坐標分別為（200，1500）和（700，1800）的矩形，矩形繪制完成，單開門就繪制出來了，繪圖完畢。
