AutoCAD畫三維實體，具有尺寸精確，簡單方便的特點。隨AutoCAD版本的升級，AutoCAD建模功能也越來越強大。

1、打開AutoCAD2014，其他版本也可以，在這里工作空間采用“AutoCAD經典“，所以低版本CAD可以一樣操作。

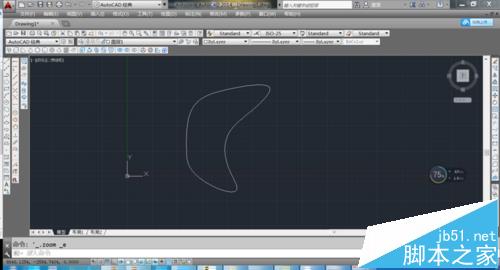

2、首先在CAD畫一條封閉的樣條曲線（也可以是直線和圓弧等連起來的線），可以按尺寸畫，本例是隨手畫的。

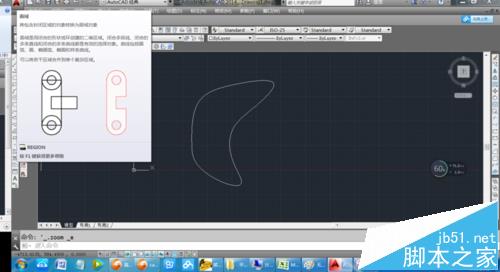

3、將畫出來的封閉曲線形成面域，面域命令region

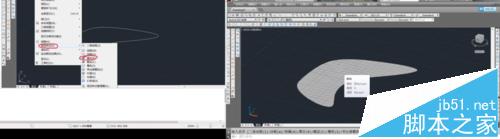

4、按Ctrl+鼠標中鍵可以選擇3d視圖，并且將視圖轉為真實模式：依次點擊“視圖”->“視覺樣式”->“真實”

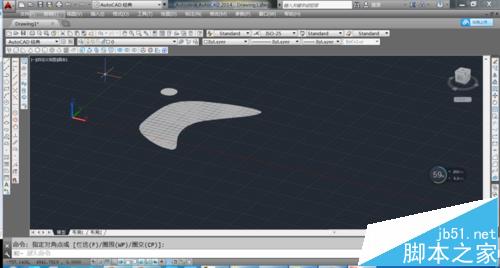

5、同樣的方式，我們在封閉的樣條曲線上方畫一個圓

6、利用CAD里的放樣命令進行“混合“操作：

命令: _loft

當前線框密度:  ISOLINES=4，閉合輪廓創建模式 = 實體

按放樣次序選擇橫截面或 [點(PO)/合并多條邊(J)/模式(MO)]: _mo 閉合輪廓創建模式 [實體(SO)/曲面(SU)] <實體>: _su

按放樣次序選擇橫截面或 [點(PO)/合并多條邊(J)/模式(MO)]: 指定對角點: 找到 1 個

按放樣次序選擇橫截面或 [點(PO)/合并多條邊(J)/模式(MO)]: 找到 1 個，總計 2 個

按放樣次序選擇橫截面或 [點(PO)/合并多條邊(J)/模式(MO)]:

 選中了 2 個橫截面

輸入選項 [導向(G)/路徑(P)/僅橫截面(C)/設置(S)/連續性(CO)/凸度幅值(B)] <僅橫截面>: B

輸入放樣端點凸度幅值 <0.5000>:

輸入選項 [導向(G)/路徑(P)/僅橫截面(C)/設置(S)/連續性(CO)/凸度幅值(B)] <僅橫截面>

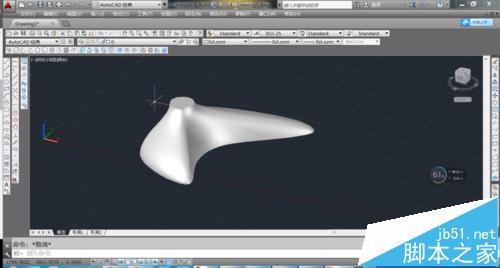

7、使用合并實體命令：

命令: _SURFSCULPT 網格轉換設置為: 平滑處理并優化。

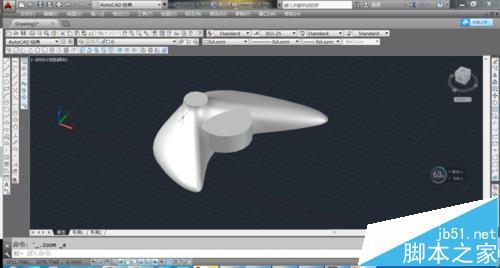

隨手再創建一個圓柱體，可以對該圓柱體進行并集、差集等操作。

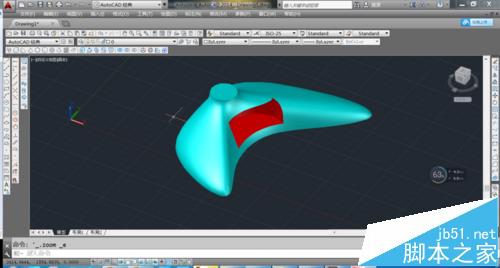

8、賦予2個實體不同顏色，差集處理，得到下面的圖形。

注意事項：

面域需要封閉曲線
