在CAD低版本中，當圖紙中圖形相互遮擋的時候，我們就需要設置圖形的順序，讓一些文字、標注及必須顯示的圖形前置，而將填充等后置。在CAD高版本中，提供了對象透明度的設置，在圖形相符遮擋時，可以設置對象的透明度，前后的圖形都可以同時顯示，如下圖所示。

一、設置圖層透明度

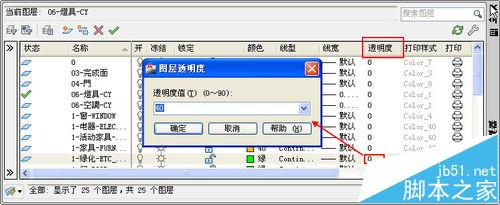

1、在CAD中打開圖層管理器對話框，可以看到有一列是透明度，單擊圖層后面的透明度值，就會彈出圖層透明度對話框，在其中可以輸入透明度的數值，如下圖所示。

二、設置對象透明度

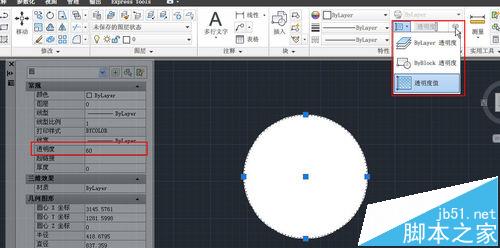

1、如果要單獨設置某個對象的透明度，選中對象后，可以在特性面板的下拉框中設置透明度，如果使用經典界面，可以打開浮動的特性面板（CTRL+1）進行設置，如下圖所示。

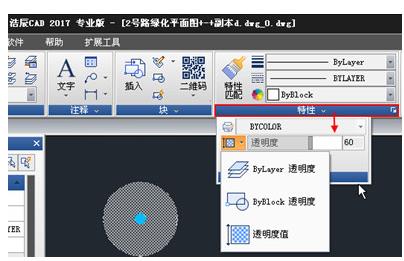

2、國產CAD中我看到浩辰CAD2017增加了透明度，只是在界面位置有所不同，如填充仍使用的是對話框，在命令面板中的位置不如AUTOCAD那么明顯，如下圖所示。

三、設置填充透明度

1、實體填充或漸變色填充容易和其他圖形之間相互遮擋，透明度在填充對象上用得比較多，所以在填充對話框或填充面板中提供了透明度設置，在創建填充時可以直接設置透明度，如下圖所示。

注意事項：

1、AUTOCAD 2011以下版本并不支持透明度

2、國產CAD中只有浩辰CAD 2017才支持透明度設置
