為了將不能直接編輯的圖形和其他圖形區分開，CAD對一些圖形進行了褪色（CAD里叫淡入度），也就是我們常說的暗顯處理，比如鎖定圖層上的對象、外部參照、參照編輯時圖塊和外部參照以外的對象。我們能不能調整褪色度甚至不讓它們褪色呢？

答案當然是肯定的，CAD提供了變量來控制這些褪色度的數值，另外有些可以直接在對話框中對這些參數進行設置，下面簡單介紹一下這幾種褪色度的設置。

褪色度相當于透明度的設置，最大值為90，也就是說不能設置成100讓這些圖形完全不顯示，默認值通常為50或70，當我們將值設置成0或負數時，這些圖形將不褪色。下面我們分別介紹幾種褪色度的設置方法。

一、鎖定圖層的褪色度

1、當圖層被鎖定后，圖層上的圖形將不能被編輯。在早期版本，由于沒有褪色度設置，很多初學者在打開一張有鎖定圖層的圖時，經常搞不清楚為什么有些圖形不能被移動和編輯，因此在CAD后期版本給鎖定圖層上的對象進行了褪色處理，如下圖所示。

2、鎖定圖層圖層褪色度的變量是LAYLOCKFADECTL，變量很長，其實就是圖層鎖定褪色度控制（LAYER LOCK FADE CONTROL）的簡寫，倒也不難記，可直接輸入此變量名，回車，輸入自己需要的褪色度值就可以了。

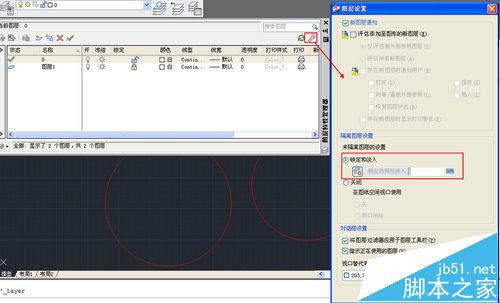

這個變量實在太長了，在AUTOCAD中是可以找到對話框來設置，不過操作也挺麻煩，首先打開圖層管理器，然后在圖層管理器上點設置按鈕，在彈出的“圖層設置”對話框中可以設置，如下圖所示。

二、外部參照的褪色度

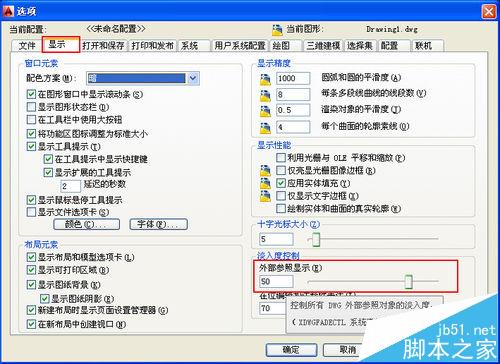

1、當我們將另一張圖紙插入到當前圖紙中作為外部參照時，為了與當前圖中圖形區分，外部參照中的圖形也會被暗顯。控制外部參照圖形淡入度的變量是XDWGFADECTL，也比較長，這個在選項對話框里設置相對比較簡單，輸入OP回車打開選項對話框后，在“顯示”選項卡右下角的淡入度控制中找到“外部參照顯示”選項，如下圖所示。

2、默認值為50，我們可以直接在文本框中輸入新的淡入度數值，也可以直接拖動右側的滑塊來調整淡入度。

三、在位編輯和注釋性表達褪色度

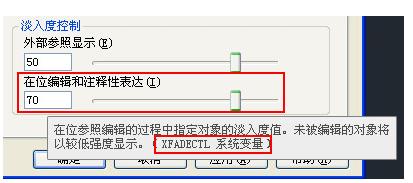

1、在選項對話框中外部參照顯示淡入度下面還有一個選項，叫做在位編輯和注釋性表達，如下圖所示。

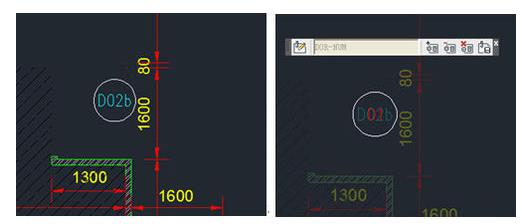

2、在位編輯我明白什么意思，也就是在對圖塊或外部參照進行在位編輯（參照編輯REFEDIT）的時候，當前編輯圖塊或外部參照的圖形正常顯示，其他圖形則會暗顯，如下圖所示。

3、在參照編輯圖塊或外部參照時，可以講其他圖形添加到圖塊或外部參照中，也可以將圖形從圖塊或外部參照內刪除，通過褪色顯示，我們可以清晰地分辨參照內部和外部的圖形。從對話框提示中可以看到變量名是XFADECTL，默認值為70，可以從選項對話框中設置，也可以直接設置變量。

4、至于“注釋性表達”我也還沒弄清楚是什么意思，注釋通常指的是文字、標注、填充等這類對象，注釋性就是一些可設置多種比例的對象，包括文字、標注、填充、圖塊等，但沒弄清楚這些對象什么會褪色。既然不常見，暫時可以不管它了，等哪天我弄清楚了再跟大家講，或者哪位知道的可以在這里留言告訴大家。

小結：

CAD給圖形設置淡入度幫助我們將不同類型的圖形區分開來，操作更加方便，大家可以根據自己的習慣來調整這些褪色度的設置。在CAD高版本增加了透明度的控制，可以給圖層、填充、對象設置透明度，設置透明度的作用主要是為了解決圖形之前相互遮擋的問題，以后再單獨介紹吧。以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。

注意事項：

CAD版本不同，設置界面略有不同

不適用于不支持褪色度設置的低版本CAD
