cad圖紙標注值只能是5的倍數怎么辦?

2020-07-20 13:06:42
字體:
來源:轉載
供稿:網友

一位網友遇到了這樣的問題,CAD線性對齊標注,不僅小數點后面的自動變成零,而且各位也會編程5和0,例我分別畫了8m、9m、3m、5m的四條直線,標注后顯示的確都是10m或5m,所有對齊標注的數字都是5的倍數。估計大部分人都沒有遇到過這樣的圖紙,我也是之前遇到過類似的圖紙才很快知道他的問題出在了什么地方,下面我們就來看看這樣的標注是怎么出來的。

原因分析:之所以會出現他說的這種現象,是因為設置了標注主單位的舍入值。

CAD標注其實默認就是有四舍五入的,比如設置主單位的精度是0.00,也就是精確到小數點后兩位,如果我們的尺寸值是0.725,就會顯示為0.73,如果尺寸值是0.314,就會顯示為0.31,也就是如果希望標注數值四舍五入,直接設置設置主單位的精度就好了。

而舍入值跟四舍五入不太相同,設置了舍入值后,標注則會是舍入值的倍數,下面我們就通過一個簡單的實例看一下舍入值是如何工作的。

一、舍入值的工作方法

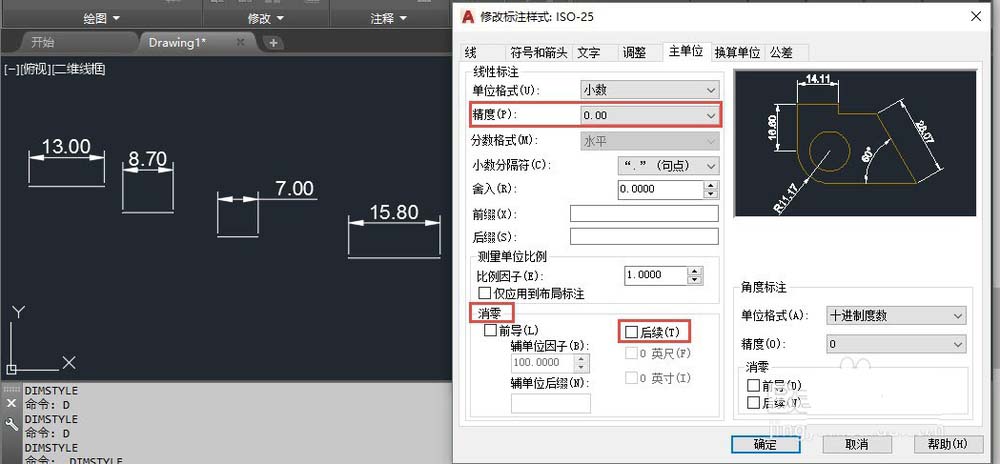

1、開一張空圖,繪制幾條直線,長度可以是13、8.7、7、15.8等隨意的數值,然后輸入DLI,用默認的標注樣式在給這些直線標注上尺寸, 如圖所示。

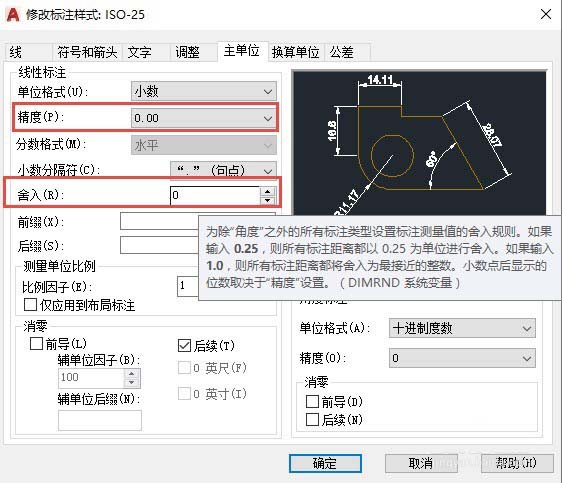

2、輸入D,回車,打開標注樣式管理器,直接單擊修改按鈕,打開修改標注樣式對話框,單擊“主單位”選項卡,我們可以看到精度和舍入參數,將光標停留在“舍入”參數上,看看提示。如果你的CAD版本夠高的話,你可以看到詳細的參數提示,看過提示相信大家都應該知道舍入值得作用了,大致意思設置了舍入值后,你的標注就是舍入值的倍數,比如舍入值設置成0.25,那么標注的尾數就會是0,0.25,0.5,0.75。

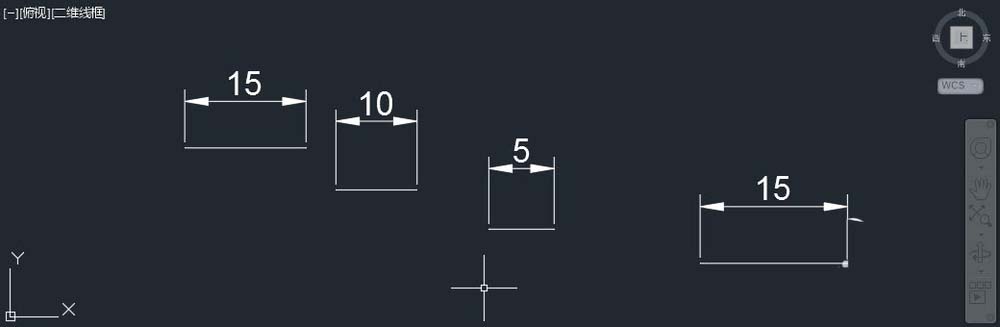

3、輸入5作為舍入值,單擊確定按鈕關閉修改標注樣式對話框,單擊關閉按鈕退出標注樣式管理器,我們可以看到標注已經變了,都變成了5的倍數,如圖所示。修改了一個參數后,我們就知道這位網友問題是什么原因了。在設置了舍入值后,舍入時同樣遵循了四舍五入的原則,8.7變成了10,7就變成了5。知道了問題的原因,解決方法也很簡單,只需將舍入值恢復成默認值:0就好了。

二、舍入值應該如何使用?

1、如果我們只是希望標注進行正常的四舍五入,直接設置精度后的小數點的位數就可以了,假如我們希望標注是整數,可以將精度設置為0,如圖所示。

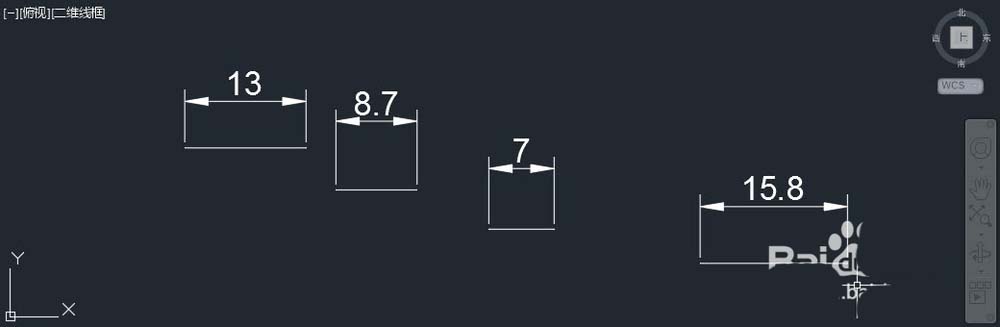

2、如果我們要保留小數點后一定位數,同事為了讓標注看起來比較整齊一致,可以不進行消零處理,如圖所示。

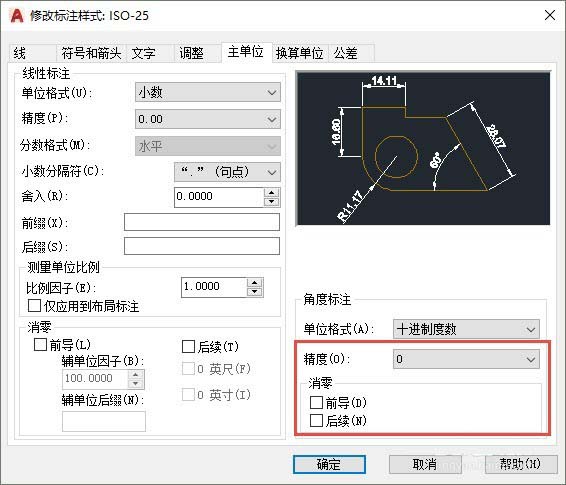

3、只有當我們需要標注值是一些特殊值,如0.25、3、5的倍數時,我們才輸入舍入值。上面說的精度、舍入、消零都是針對線性的標注的,角度標注也有精度和消零的設置,但沒有舍入的設置,如圖所示。

之前發過文章介紹特征比例、測量單位比例等比較難理解但使用頻率較高的參數,標注的參數太多了,分好幾個選項卡,大多數人看到后都會頭疼,正因為如此,標注對話框提供了一個動態的預覽,很多參數設置完可以在預覽框中直接看到效果,因此建議大家不妨挨個參數試試,先將光標停留再參數上看看工具提示,然后再修改參數,看看他們能給標注帶來什么變化。
