多段線是CAD繪圖中非常常用的一種對象，之前認為這種基礎圖形沒有什么可講的，但發現初學者對直線和多段線的區別并不是特別清楚，就算資深的設計師也不一定對多段線完全了解，于是決定還是簡單介紹一下多段線一些繪制技巧。

初學者容易有這樣的疑問，直線LINE命令可以連續繪制多條直線段，多段線也是可以連續繪制多條直線段，兩者到底有什么區別呢？

從繪制方式上來說，兩者看上去沒什么區別，但兩者有很大的區別。最明顯也是最容易看出來的區別就是直線命令無論繪制多少段，每段都是獨立的對象，而多段線無論繪制多少段，他們都是一個整體。這個在畫完后我們選擇一下就可以看出來了，如圖所示。

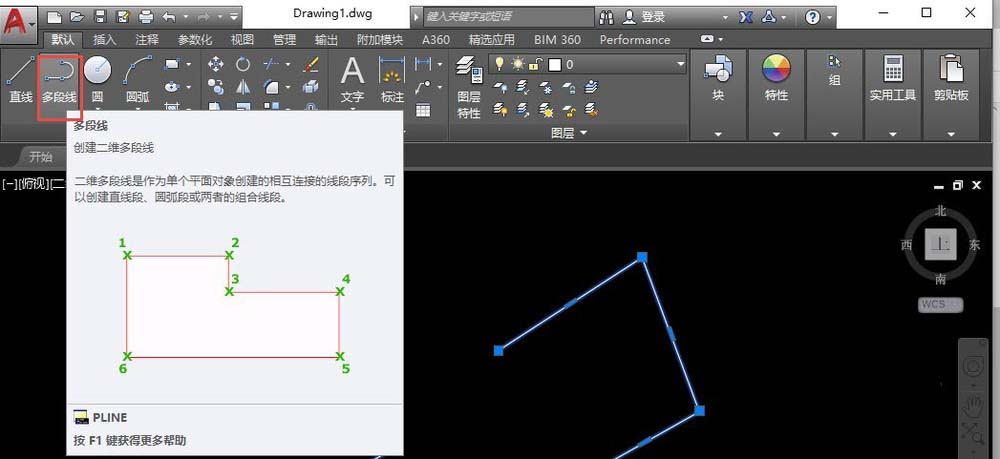

我們觀察工具面板或工具欄中的多段線的圖標，就可以看出來多段線不僅可以又直線段組成，還可以包含弧線段，如果你用的是CAD高版本，可以將光標停留在多段線圖標上，可以看看命令的簡介，如下圖所示。

這里面告訴了我們多段線可以是由直線段和（或）弧線段組成。

如果我們在繪制多段線的時候注意看命令行，我們會知道多段線跟直線有更多不同。下面我們就通過一個簡單的實例來了解一下多段線的各項參數。

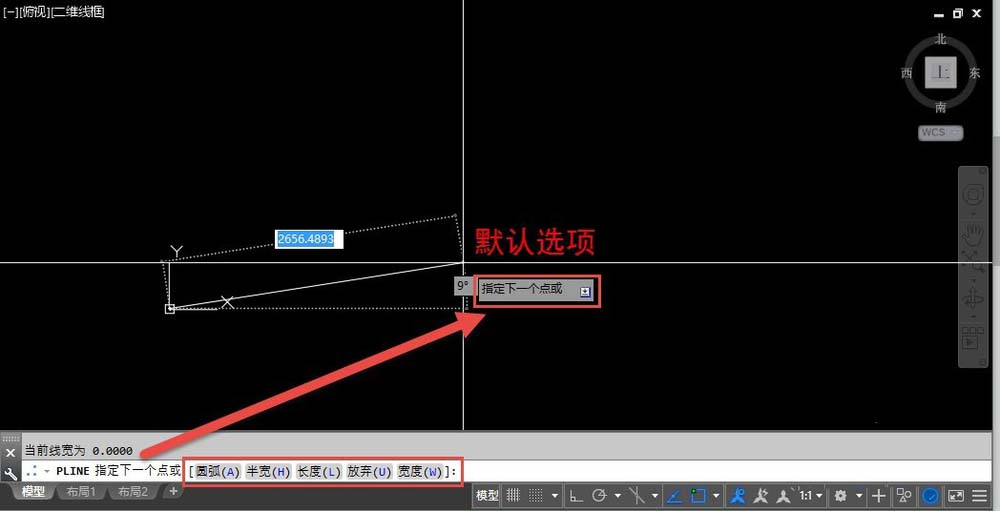

在工具面板中單擊多段線按鈕，或者輸入PL(多段線PLINE命令的快捷鍵)后回車，首先會提示指定起點，可以輸入0,0或回車將起點定位到坐標原點，或在圖中任意位置單擊來確定起點。確定多段線的起點后，我們把注意力放到命令行，看看多段線的參數，如圖所示。

我們看到默認的選項是：指定下一個點，也就是我們可以通過指定一個點來繪制一條直線段。同時我們可以看到多段線還有 [圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]:等多個參數，其中括號里的字母叫做是參數的關鍵字，輸入這個字母后，回車就可以調用相關選項。

將光標拖動到水平方向，當出現虛線的極軸時或者動態輸入的角度顯示為0時，輸入10，繪制一條長度為10的直線段，如圖所示。

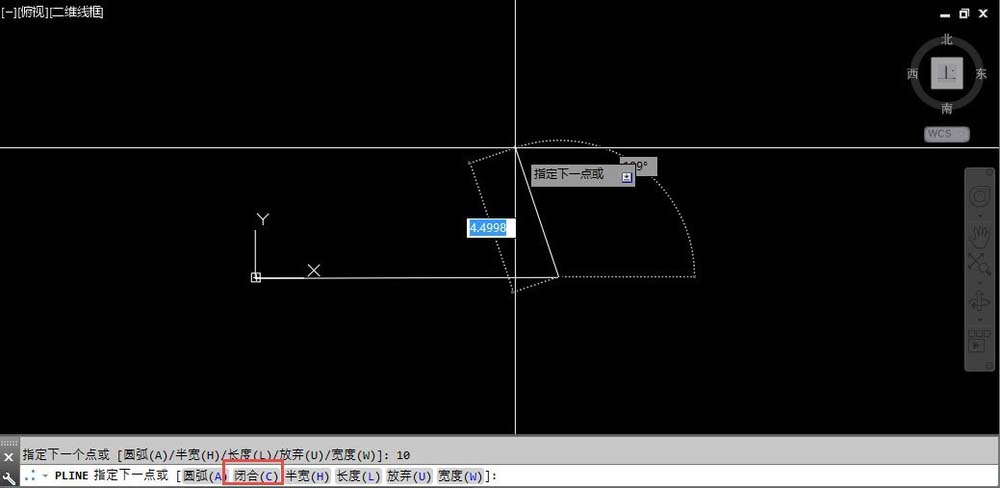

當繪制了一條線段后，注意命令行又多了一個閉合（C）參數。

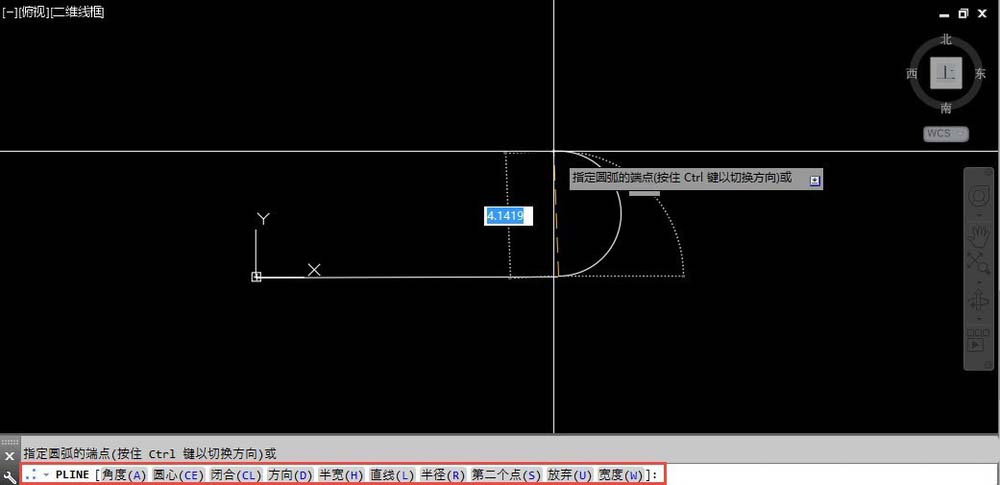

輸入A，回車，將下一段切換成弧線，我們先觀察一下參數的變化，如圖所示。

參數除了保留了寬度（W）、半寬H、放棄（U）這幾個參數外，一下子增加了一系列參數，首先是一些用于繪制弧線段的參數：角度（A）、圓心（CE）、方向（D）、半徑（R）、第二個點（S），直線(L)用于切換回直線段，因為圓心和閉合參數都是C開頭，因此閉合參數的關鍵字也變成了兩個字母（CL）。采用哪一種方式繪制弧線段，取決于圖中給出的條件。大家要想用好這些參數，最好每個參數都試一下，了解了每個參數的特性后，再實際繪圖的時候能判斷用哪個參數合適。這里提示一下半徑可以輸入正數和負數，大家可以對比一下輸入正數和負數的效果。

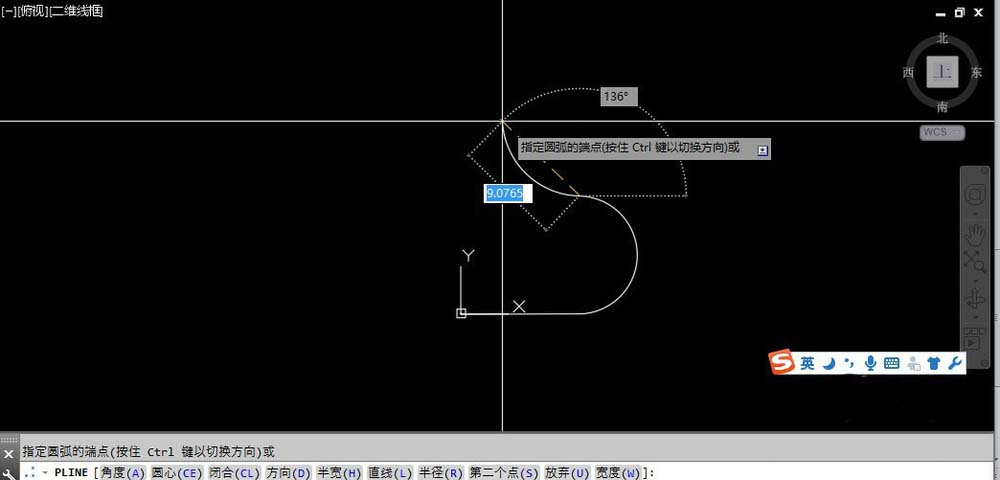

向上拖動光標，當光標為豎直方向時輸入10，創建一個半圓，然后拖動光標，可以看到還可以繼續繪制弧線段，如圖所示。在這種狀態下參數沒有什么變化，圓弧的各項參數我們就不再挨個介紹了。

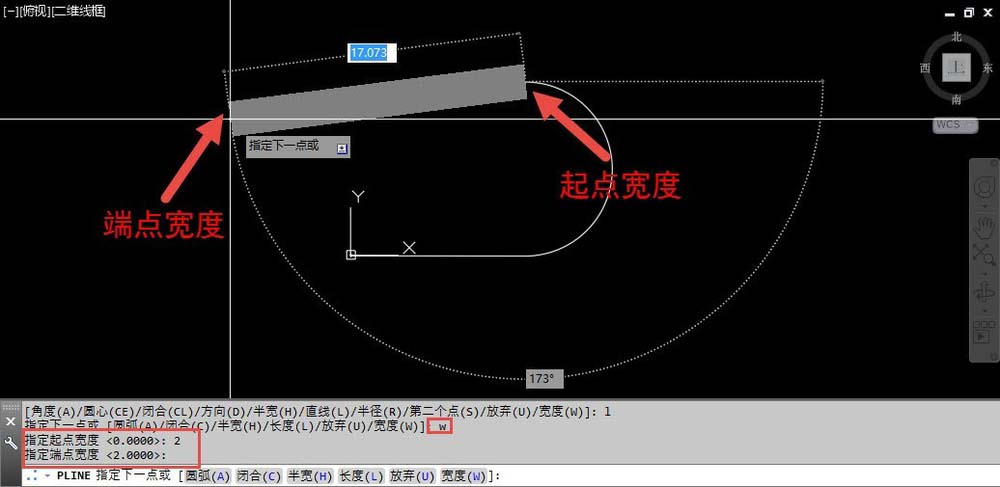

輸入L，回車，切換回直線狀態。輸入W，回車，命令行會提示輸入起點的寬度，輸入2回車，軟件會繼續提示輸入端點寬度，直接回車就可以采用剛才輸入的起點寬度：2，如圖所示。

寬度是多段線特有的參數，直線、圓、圓弧、樣條線、橢圓等這些對象都沒有寬度參數。在很多專業軟件中，用帶寬度的多段線來表示線纜和管線。但這個寬度跟打印線寬是有區別的。打印線寬不是圖形的幾何尺寸，無論打印比例是多少，設置為0.3毫米，打印出來就是0.3毫米，而如果對多段線打印寬度有要求的話，必須根據打印比例來設置多段線寬度，比如要按1：100打印，要求打印寬度0.3毫米的話，多段線的線寬就需要設置為100X0.3=30。這在關于打印線寬設置的相關文章里介紹過。

橫向拖動光標，輸入10，確定直線段的長度。

多段線除了有一個寬度(W)參數外，還有一個半寬（H）參數，兩者的作用是一樣的，用哪一個參數取決于我們的已知條件。

輸入H，回車，同樣會提示起點半寬因為之前輸入的寬度是2，這里半寬的默認值顯示為1)。輸入3，回車，提示輸入端點半寬時輸入0，回車，這樣就可以得到一個箭頭，水平拖動光標，輸入10，繪制一個寬度為6，長度為10的箭頭，如圖所示。

回車或按空格，結束多段線的繪制。通過上面的練習簡單了解了多段線的各項參數以及基本繪制方法，直線段的參數比較簡單，弧線段的各種參數還需要自己取嘗試。

1、幾種特殊多段線

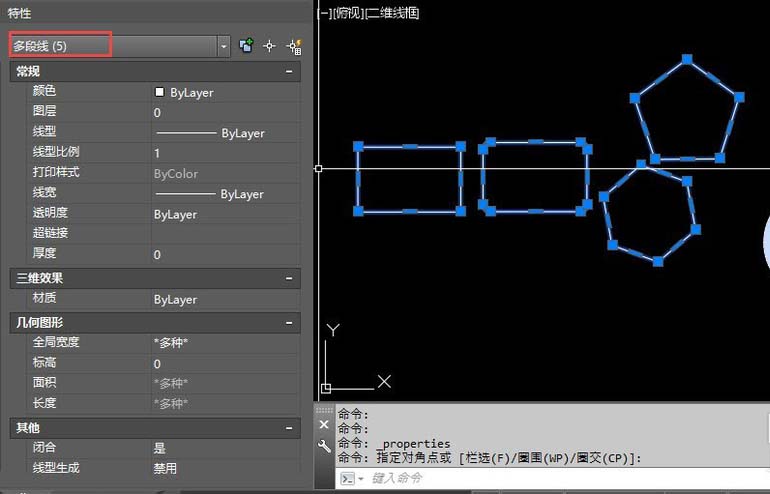

在CAD中除了PLINE以外，還有幾種圖形其實也是多段線，只是形狀相對比較特殊，繪制時的參數和方式也各部相同，如矩形REC、多變形POL和圓環DO，如下圖所示。

這些圖形相對比較簡單，就不再詳細介紹了，但也需要注意命令行的各項參數，比如矩形在繪制時可以設置圓角、倒角和標高等。標高就是Z坐標，如果只繪制平面圖，請不要設置。

2、繪制圓形多段線

如果我們想繪制一個圓，又想設置線的寬度，可以用圓環DONUT，也可以直接用多段線繪制，繪制方法很簡單。

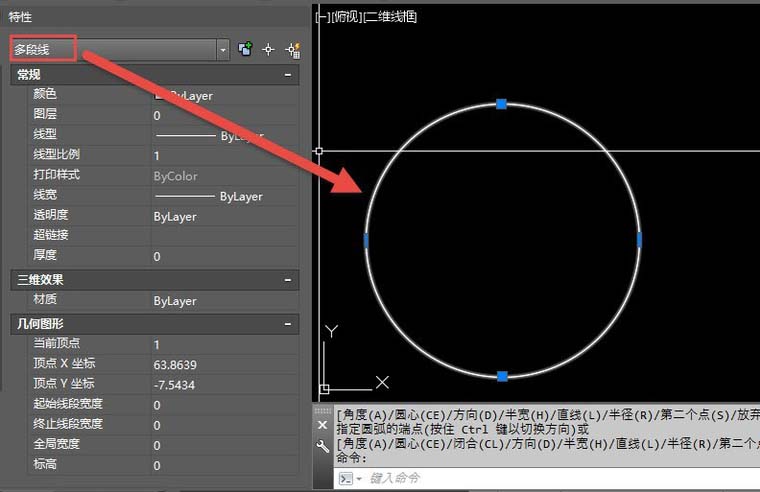

輸入PL，回車，在圖中單擊確定起點，輸入A，回車，設置成圓弧段，向上拖動到豎直方向，輸入10，回車，輸入CL，回車，讓多段線閉合，就得到一個圓形的多段線，如圖所示。

3、繪制橢圓形多段線

橢圓無法用多段線命令繪制了，需要用橢圓命令來繪制，但繪制前需要設置一個變量：PELLIPSE。

1、輸入PELLIPSE，回車，輸入1，回車，就是將橢圓設置為多段線。

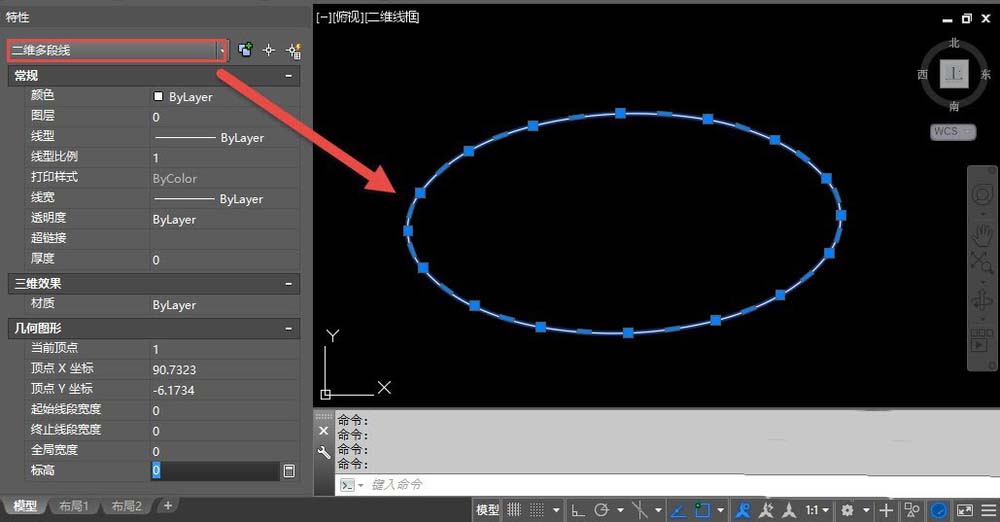

2、單擊橢圓圖標或輸入EL后回車，在圖中拖動確定長軸和短軸完成橢圓的繪制，如圖所示。將橢圓設置成多段線后，也可以在特性面板中設置寬度。

上面簡單介紹了一下多段線的參數和繪制技巧，多段線作為CAD中常用的一種圖形，參數非常豐富，變化也非常多，CAD還提供了越來越多的編輯工具，比如夾點編輯、多段線編輯PE，在CAD高版本又提供了夾點快捷編輯菜單，可以轉換直線和弧線段，可以快速添加和刪除頂點，這些后面再給大家介紹吧。
