網上有不少人提類似的問題，在一張圖中CTRL+C復制，到另外一張圖中CTRL+V，結果發現粘貼的圖形變了。如果不了解問題的原因，一定會覺得很奇怪。下面就跟大家講一下為什么會這樣，怎樣避免出現類似的問題。

CAD中保存了很多樣式，比如文字樣式、標注樣式、多線樣式等，圖中還會有一些命名的圖塊，這些樣式和圖塊定義都有名字，一個名字只能對應一個設置，當兩張圖中有同名的樣式或圖塊但設置不同時，就會出現這樣的問題。之前我已經發布了經驗講解了圖塊為什么會變的原因和解決方法（看下面的經驗引用）這里再講一下還有哪些設置會導致圖形粘貼后會變。

一、文字復制粘貼后字體變了

1、復制粘貼后如果發現字體變了，應該兩張圖中同名的文字 樣式設置不同，我們通過一個簡單的實驗看一下。

操作：開一張空圖，保持默認的文字樣式不變，輸入T回車，執行多行文字命令，在圖中框選文字范圍，隨意寫幾個字母加漢字，例如abc中文，如下圖所示。

2、不同CAD默認的字體格式不完全相同，例如AUTOCAD高版本中文版默認使用宋體，浩辰CAD默認使用的是CAD字體txt.shx，AutoCAD低版本也是用CAD字體。如果你的版本默認字體不是宋體，為了和我的效果一致，在輸入文字前你可以輸入ST命令打開文字樣式對話框，將字體設置為宋體。操作：為了同時觀察單行文字的效果，將上面的文字復制一份，選中其中一個文字，輸入X，回車，將文字炸開成單行文字。

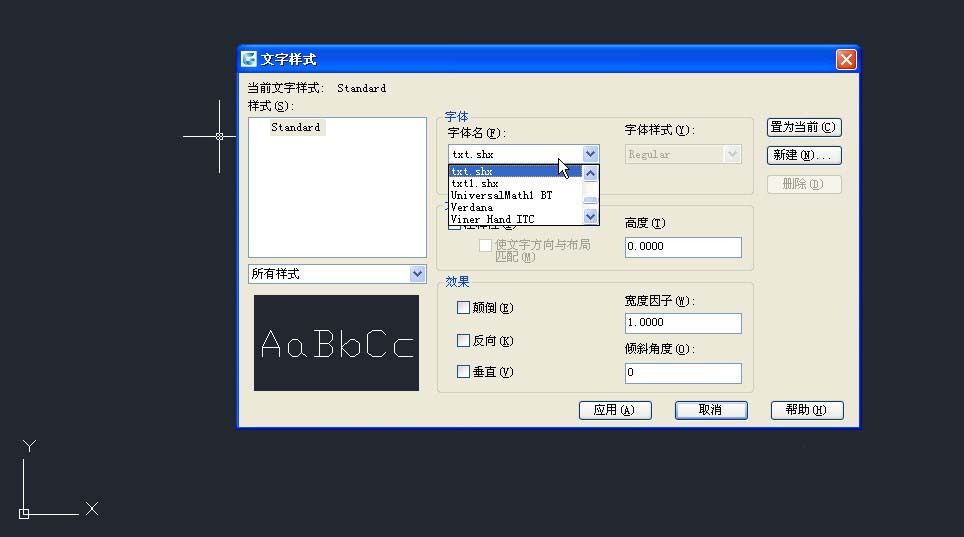

3、單擊新建按鈕，新建一張空圖，輸入ST，回車，打開標注樣式對話框，點開字體列表，輸入TX，找到TXT.SHX，如下圖所示。將字體修改成txt.shx，如果你的版本中默認就是txt.shx，則不用修改，如果使用了大字體，取消勾選“使用大字體”。

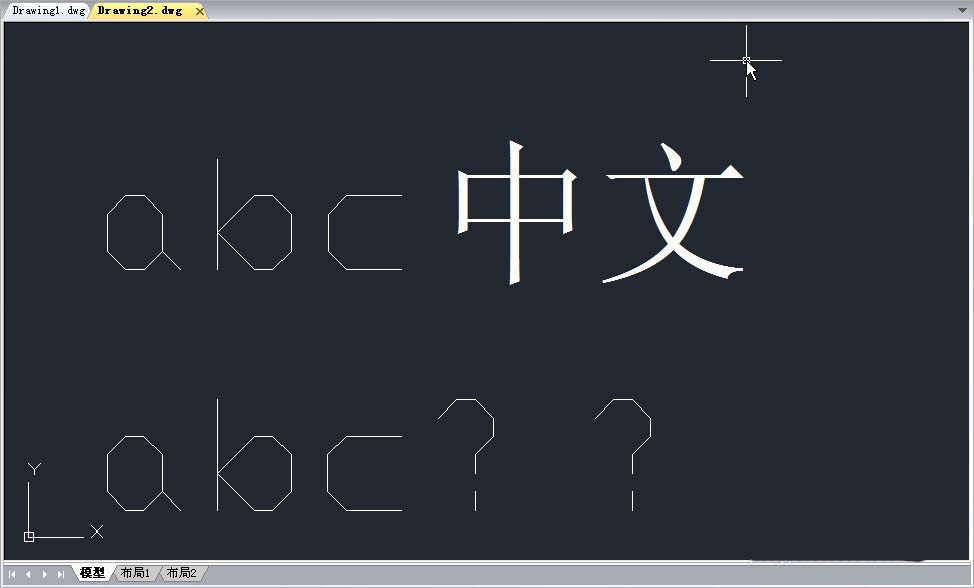

4、輸入相同字符的多行文字，并且復制一份后炸開，得到一個單行文字，如下圖所示。

5、我們可以看到由于設置了CAD字體，但沒有設置大字體，多行文字中中文自動被替換成宋體，而單行文字中則只能顯示為問號了。而且由于在多行文字中字體被替換，炸開后漢字跟字母分開了，這個后面我們可以不管，只關注字體的效果。

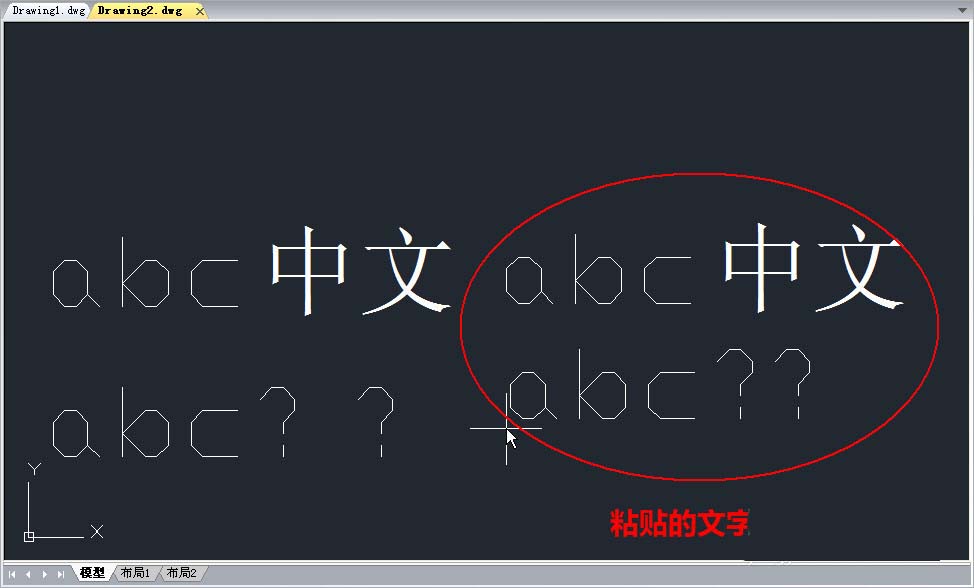

操作：從新圖中選中兩個文字，按CTRL+C復制，切換到之前的圖紙中，按CTRL+V粘貼，我們會發現粘貼后的文字變成了跟當前圖相同的效果，如下圖所示。

6、選中這張圖的文字向另外一張圖中復制粘貼也會出現同樣的問題，如下圖所示。

解決辦法：

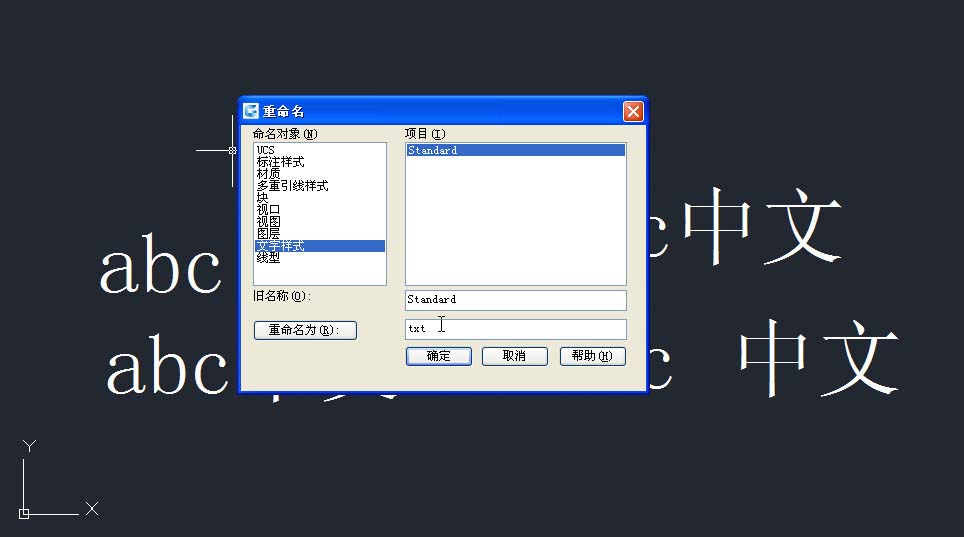

1、任意一張圖紙中輸入REN，回車，打開重命名對話框，選中重名的文字樣式，修改成其他名字，如下圖所示。

2、將其中一個文字樣式改名，不存在重名現象后，當將文字復制到另一張圖，改名的文字樣式也會一起被復制到新圖中?？傊?，圖紙中文字樣式的名稱最好跟字體相關，這樣可以避免同名不同字體的情況，另外不要總用默認的文字樣式來修改字體，這樣很容易產生重名的現象。

二、標注復制后變了

其實通過上面的字體的測試我們已經知道原因和解決辦法了，但標注樣式要比文字更復雜，不僅是因為標注參數多，而且標注中還會使用到文字，標注箭頭通常是圖塊，所以不僅可能是標注樣式重名的問題，還可能有圖塊重名的問題，所以遇到問題的時候需要先看變的是什么，然后再根據變的原因去找問題。

1、字體變了

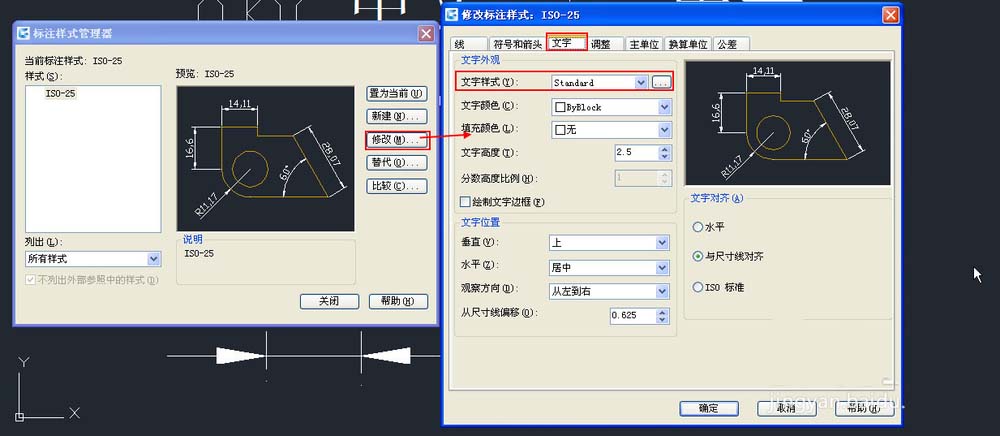

輸入D，打開標注樣式對話框，選擇標注使用的標注演示，單擊修改按鈕，打開標注樣式修改對話框，檢查文字樣式設置，如下圖所示。

2、字體的變化可能是因為同名的標注樣式使用了不同的文字樣式，也可能是文字樣式相同，但文字樣式字體不同。如果想保持復制后標注樣式不變，是前一種情況的話，只需重命名標注樣式，是后一種情況的話，則需要先重命名文字樣式，然后將標注樣式重命名。

2、箭頭變了

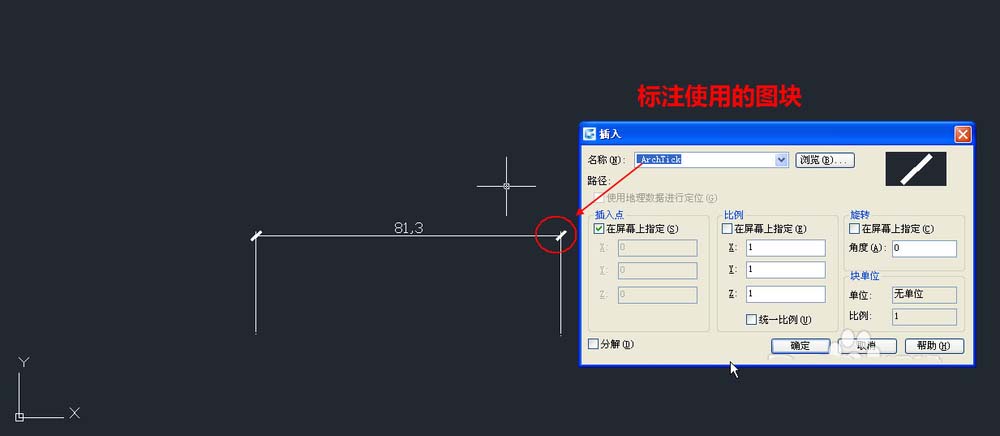

標注默認的箭頭不是圖塊，但如果用建筑斜線或其他某些形式，箭頭則可能是用圖塊來表示的。要知道這一點很簡單，在一張空圖中輸入D，回車，將標注樣式的箭頭改成建筑標記的斜線；創建一個標注；然后輸入I，插入圖塊，就可以看到標注箭頭的圖塊，如下圖所示。

3、一般情況下，大家很少會創建同名的圖塊或去修改由標注創建的這個圖塊的，但我不止一次見過這樣的圖紙，就是這個圖塊被改了。如果發現這種情況，必須在被修改的圖紙中將此圖塊重命名。尺寸線等其他效果變了如果是同名標注樣式其他參數不同也會導致標注復制粘貼后變化，要想保留標注原來的效果，REN重命名標注樣式就可以了。

4、標注的特征比例變了標注本身的長度沒變，但線、文字、箭頭都被整體放大和縮小了。如果你的標注設置了注釋性，當從一個比例視口復制到另外一個比例視口時，特征比例會根據當前視口比例變化。這種變化是正常的，如果你用過注釋性，這種變化應該是你需要的；如果你沒有用過注釋性，通常也不會遇到這種問題。

三、可能產生變化的其他圖形

1、線型

線型可能會有兩種變化：一種是線型的形式沒變，只是單元長度變了，有時可能虛線還會變實線，這可能是兩張圖中全局線型比例設置不同，你可以輸入LTSCALE回車，或者打開線型資源管理器查看一下。二是線型的形式變了，這種原因可能有兩種：一種是線型設置是BYLAYER，兩張圖中同名圖層設置的線型不同；還有一種可能同名的線型定義不同。在同一款CAD軟件如果只用CAD自帶的線型的話，同名線型定義不同出現的幾率比較低，但如果用不同的CAD軟件而且自己加載了一些特殊的線型就不好說了。

2、多線

多線是MLINE(ML)，多線樣式MLSTYLE也存在重名設置不同的問題。

3、表格

表格TABLE對象也有樣式TABLESTYLE，也可能出現復制粘貼變化的情況。

4、多重引線

這其實是一種特殊的標注，多重引線樣式MLEADERSTYLE重名時也需要同時分析文字樣式和箭頭的圖塊。

5、填充

填充圖案后比例變了，通常也是跟填充圖案定義有關系，但這個在重命名對話框里沒法修改，因為填充圖案是保存在填充文件（*.pat）里 ，如果直接始終用同一款CAD，通常也不會有問題，如果使用了自定義的填充圖案，也可能會產生這樣的問題。如果在不同版本或不同品牌的CAD之間復制粘貼一些復雜邊界的填充圖案，也有可能因為兩者的算法不同導致效果變化，這是一張極端情況，通常不是我們個人能解決的。

填充不顯示，這個可能是FILL變量導致的，如果FILL被設置成關（0），填充會不顯示。

圖層、變量設置不同導致的變化

6、圖層設置不同

如果兩張圖中同名圖層的設置不同，復制粘貼圖形中所有隨層的屬性都會跟隨變化，圖層設置可能帶來的變化包括顏色、線型、線寬、透明度等，所以出現這些變化時可以先檢查一下圖層。當然圖層的狀態也會影響我們看到的效果，比如復制時圖層是開的，粘貼時圖紙中同名圖層是關的或凍結的，我們會看不到圖形，當然這對圖形本身并沒有什么影響。

通常一個人或一個單位的圖層使用習慣是相同的，上述情況出現的幾率不多，但如果圖紙有多個來源，這種情況也是可能出現的。

7、變量設置不同

CAD中有一些控制圖形顯示的變量，例如控制填充顯示的變量FILL和FILLMODE，控制文字是否簡化顯示成方塊的QTEXT等，這些變量是保存在圖中的，因此如果兩張圖紙中這些變量設置不同，也可能導致從一張圖紙復制到另外一張圖紙發生變化。

總結

通過上面的講解我們會發現，圖紙復制粘貼發生變化的可能性太多了，不用感到奇怪，遇到問題后，我們首先要看變的是什么，發生了什么變化，判斷原因后才能解決。大部分樣式重名都可以通過重命名REN來解決。對于個人來說，要避免出現類似問題，首先要養成良好的習慣，不要直接修改默認樣式的參數來使用，最要創建新的樣式并起可以明顯分辨的名字，圖塊命名尤其需要注意。
