CAD圖層設置比如對象屬性的線型，顏色，以及線寬的設置中都有ByLayer和ByBlock這兩個選項，這兩個選項有什么區別，今天我們就來舉一個簡單的例子詳細介紹一下，請看下文詳細介紹。

一、ByBlock：

隨塊，意思就是對象的顏色、線型和線寬屬性使用它所在的圖塊的屬性，就是圖塊內部的對象屬性的改變只能是在塊編輯或塊定義時才能改變。

舉例說明：

繪制一個“三角形”圖形對象，圖形對象的【顏色】設置為“ByBlock”，如下圖所示：

創建“三角形”塊：

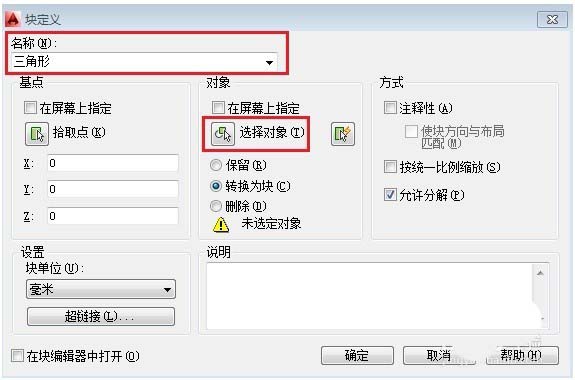

命令行：BLOCK或B，彈出【塊定義】對話框，，輸入塊名稱為【三角形】，然后點擊【選擇】對象，選擇剛才繪制的三角形圖層，如下圖所示：

選擇后，返回塊定義界面，然后點擊【確定】。

“三角形”塊創建完成，此“三角形”塊內的線條對象顏色的改變是隨塊改變的；雙擊“三角形”塊，打開【編輯塊定義】

點擊【確定】，打開【塊編輯器】，設置“三角形”塊對象的線的顏色為綠色，點擊“保存塊”，然后【關閉塊編輯器】，如下圖所示：

我們將默認圖層設置為【細線層】，顏色為“紅色”，如下圖所示：

插入剛才創建的“三角形”的塊。

命令行：INSERT或I,彈出塊【插入】選項板，選擇【三角形】塊，然后點擊【確定】按鈕

插入的“三角形”塊，如下圖所示，顏色為“綠色”，為剛才在【塊編輯器】時設置的顏色。

二、Bylayer：

隨層，意思就是對象的顏色、線型和線寬屬性繼承當前層的屬性，也就是在定義塊時將圖形對象繪制在0層，將當前層的顏色、線型和線寬屬性設置為【隨層】。

舉例說明

繪制一個“五邊形”圖形對象，圖形對象的【顏色】設置為“ByLayer”，如下圖所示：

創建一個“五邊形”塊，點擊確定，如下圖所示：

“五邊形”塊創建完成，此“五邊形”塊內的線條對象顏色的改變是隨層改變的；雙擊“五邊形”塊，打開【編輯塊定義】

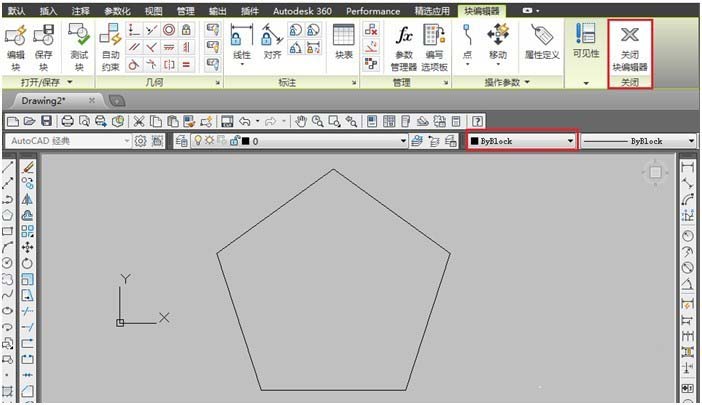

點擊【確定】，打開【塊編輯器】，發現“五邊形”塊對象的線的顏色已經設為ByLayer，【關閉塊編輯器】，如下圖所示：

我們將默認圖層設為“細線層”，層的顏色為紅色，如下圖所示：

插入剛才創建的“五邊形”的塊。

命令行：INSERT或I,彈出塊【插入】選項板，選擇【五邊形】塊，然后點擊【確定】按鈕

以上就是CAD中ByLayer和ByBlock的區別介紹，希望大家喜歡，請繼續關注武林網。
