cad中想要將由某些對象圍成的封閉區域轉換為面域，這些封閉區域可以是圓、橢圓、封閉的二維多段線和封閉的樣條曲線等對象，也可以是由圓弧、直線、二維多段線、橢圓弧、樣條曲線等對象構成的封閉區域。下面我們就來看看詳細的教程。

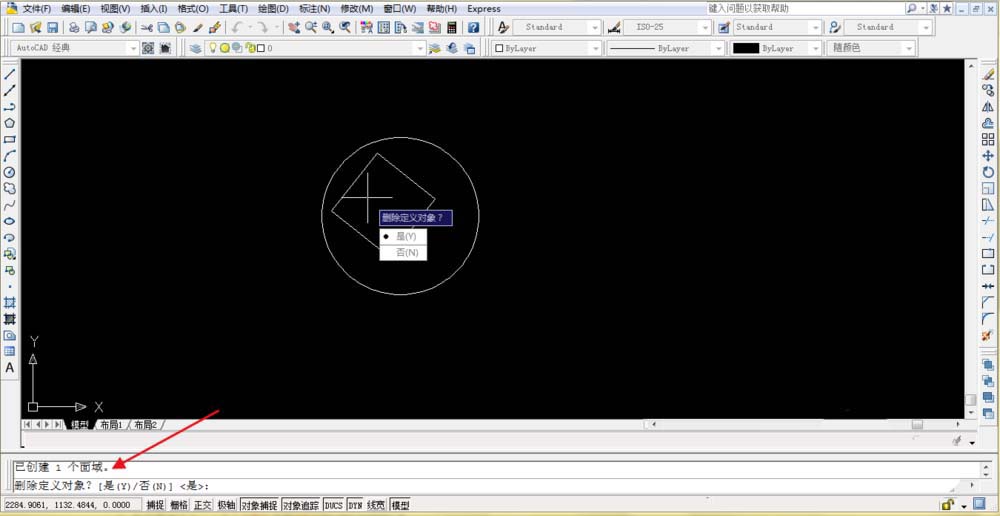

1、創建面域：要創建面域，可以選擇“繪圖”|“面域”命令(REGION)，或在“面板”選項板的“二維繪圖”選項區域中單擊“面域”按鈕，然后選擇一個或多個用于轉換為面域的封閉圖形，當按下Enter鍵后即可將它們轉換為面域。因為圓、多邊形等封閉圖形屬于線框模型，而面域屬于實體模型，因此它們在選中時表現的形式也不相同。

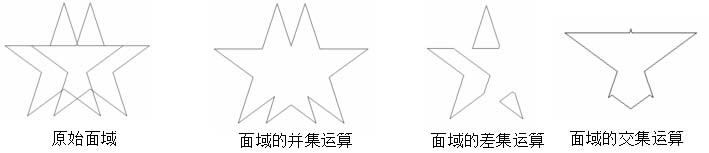

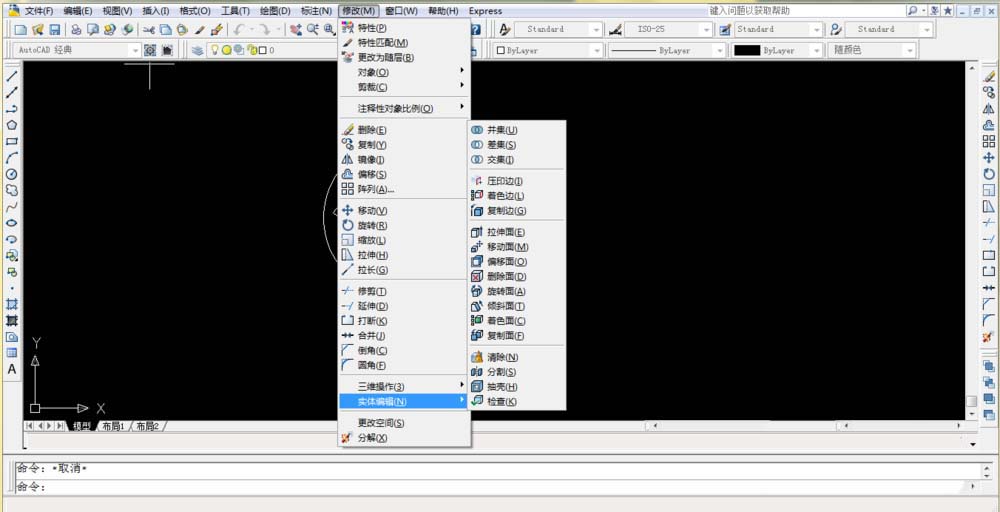

2、對面域進行布爾運算：布爾運算是數學上的一種邏輯運算，在AutoCAD繪圖中對提高繪圖效率具有很大作用，尤其當繪制比較復雜的圖形時。布爾運算的對象只包括實體和共面的面域，對于普通的線條圖形對象無法使用布爾運算。

3、面域對象除了具有一般圖形對象的屬性外，還具面對象的屬性，其中一個重要的屬性就是質量特性。

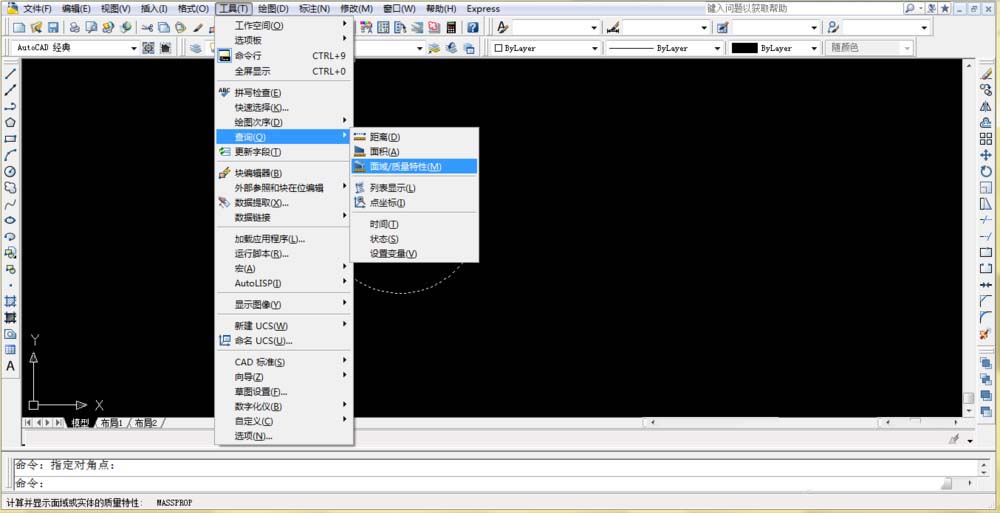

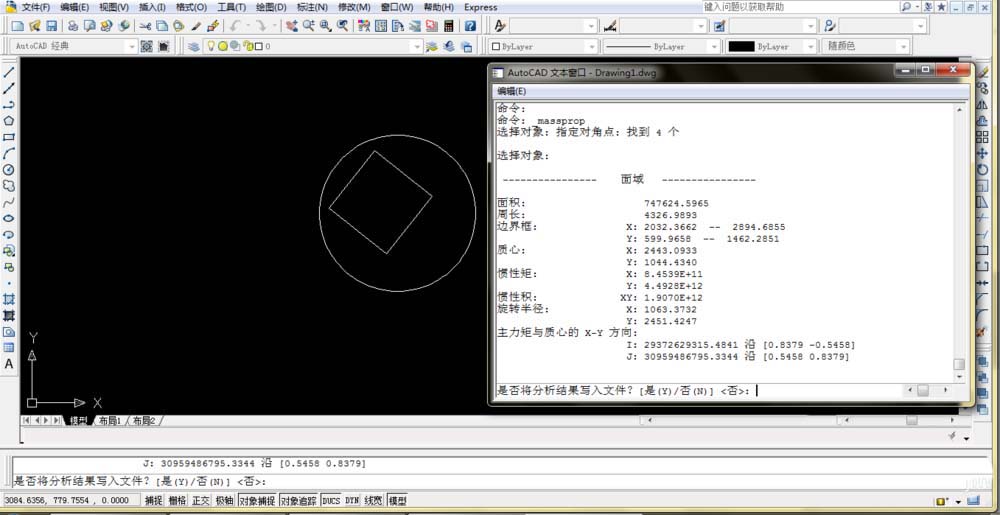

在AutoCAD 2008中，選擇“工具”|“查詢”|“面域/質量特性”命令(MASSPROP)，并選擇要提取數據的面域對象，然后按下Enter鍵，系統將自動切換到“AutoCAD文本窗口”，并顯示選擇的面域對象的數據特性。

步驟總結如下：

（1）創建面域

（2）對面域進行布爾運算

（3）從面域中提取數據

以上就是cad2008圖形轉換成面域的教程，希望大家喜歡，請繼續關注武林網。
