CAD2008在構造布局圖時，可以將浮動視口視為圖紙空間的圖形對象，并對其進行移動和調整。浮動視口可以相互重疊或分離。在圖紙空間中無法編輯模型空間中的對象，如果要編輯模型，必須激活浮動視口，進入浮動模型空間。激活浮動視口的方法有多種，如可執行MSPACE命令、單擊狀態欄上的“圖紙”按鈕或雙擊浮動視口區域中的任意位置，下面我們就來看看詳細的教程。

1、刪除、新建和調整浮動視口：

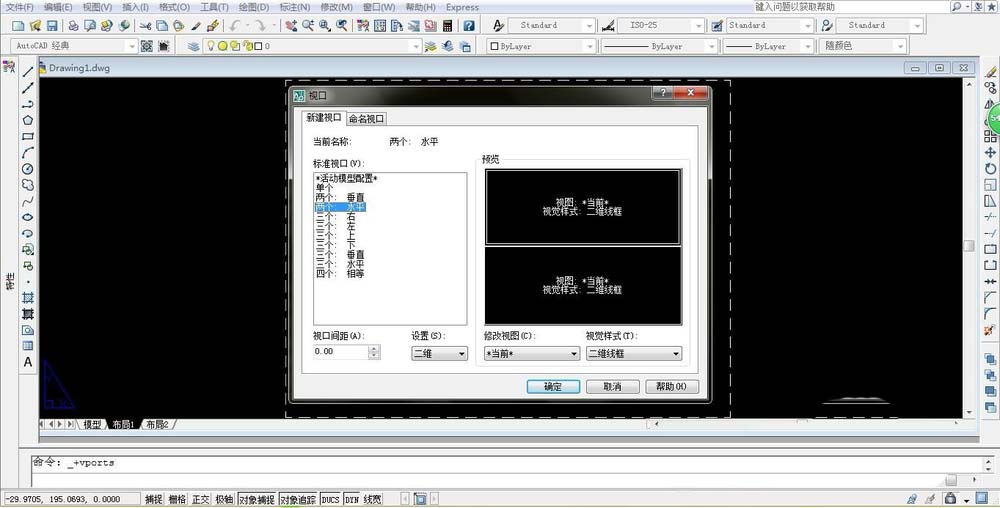

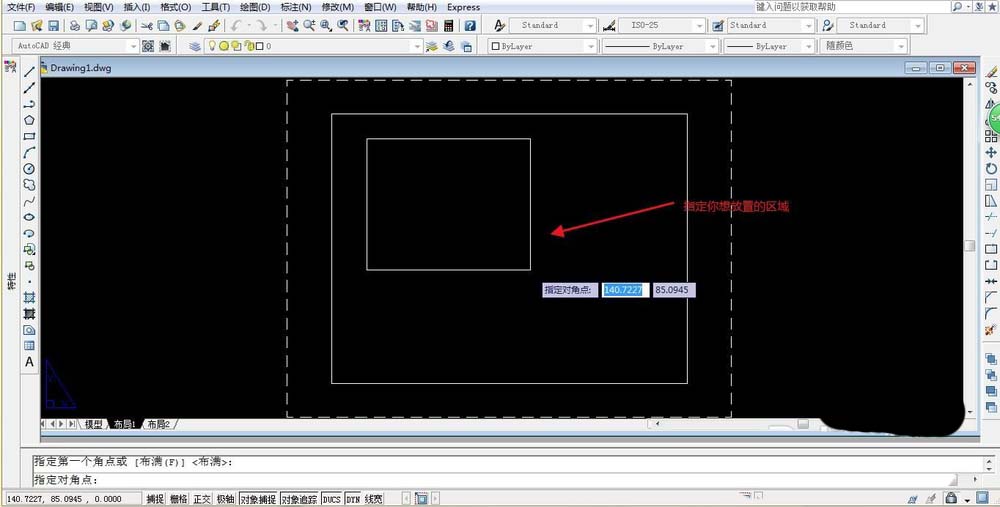

在布局圖中，選擇浮動視口邊界，然后按Delete鍵即可刪除浮動視口。刪除浮動視口后，使用“視圖”|“視口”|“新建視口”命令，可以創建新的浮動視口，此時需要指定創建浮動視口的數量和區域。

2、相對圖紙空間比例縮放視圖：

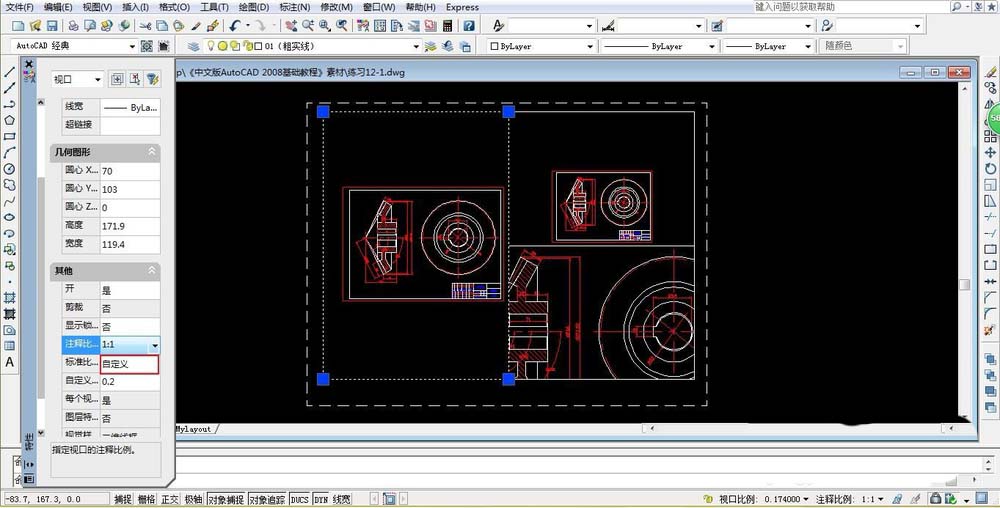

如果布局圖中使用了多個浮動視口時，就可以為這些視口中的視圖建立相同的縮放比例。這時可選擇要修改其縮放比例的浮動視口，在“特性”窗口的“標準比例”下拉列表框中選擇某一比例，然后對其他的所有浮動視口執行同樣的操作，就可以設置一個相同的比例值。

3、在浮動視口中旋轉視圖：

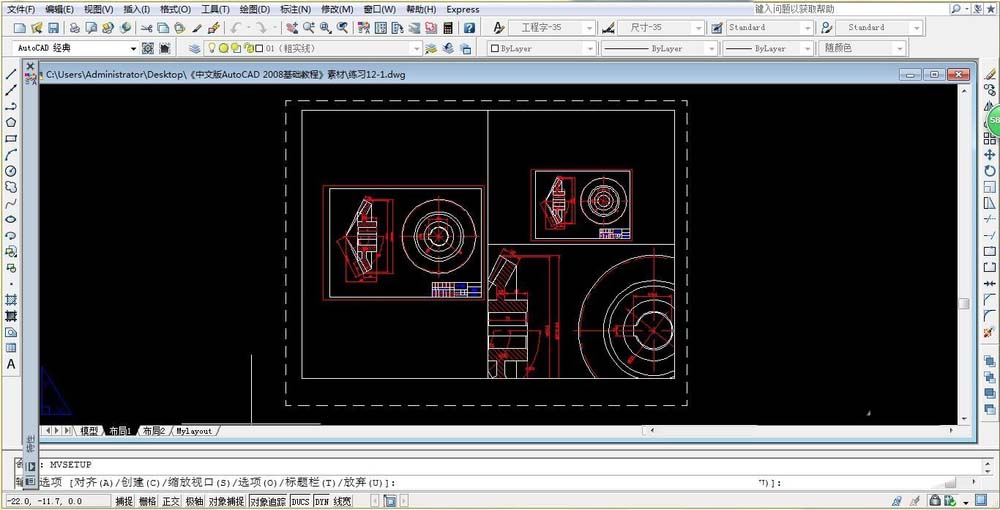

在浮動視口中，執行MVSETUP命令，輸入a（對齊），輸入r（旋轉），選擇要旋轉視圖的視口，指定旋轉基點、角度，就可以旋轉整個視圖。

4、創立特殊形狀的浮動視口：

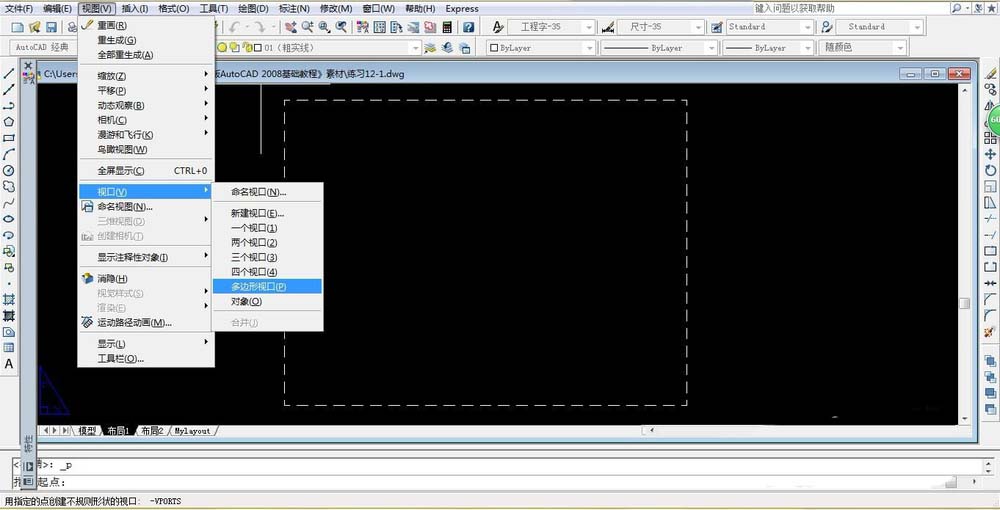

在刪除浮動視口后，可以選擇“視圖”|“視口”|“多邊形視口”命令，創建多邊形形狀的浮動視口。

以上就是CAD2008使用浮動視口的簡單教程，希望大家喜歡，請繼續關注武林網。
