cad想要繪制蝶形螺母，該怎么繪制這個平面圖呢？我們需要用到直線、圓、鏡像、修剪、標注工具，標注要進行設置等繪制操作，下面我們就來看看詳細的教程。

1、雙擊打開桌面的AutoCAD 2007軟件。

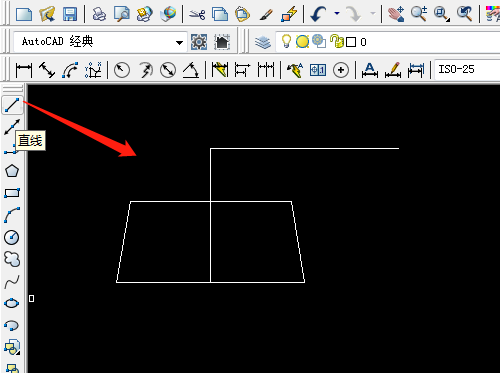

2、單擊選直線工具，按尺寸繪制多條直線。

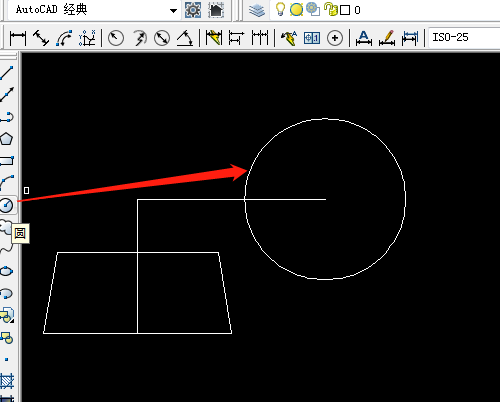

3、用圓工具，長直線的右端點為圓心繪制一個圓。

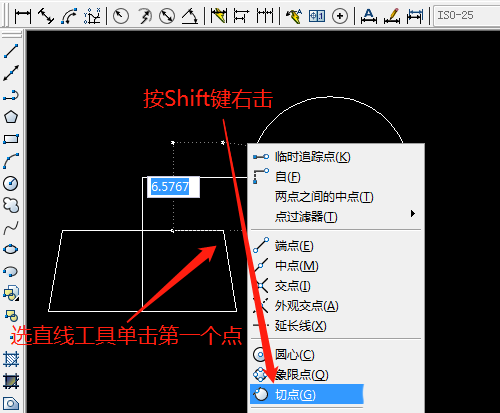

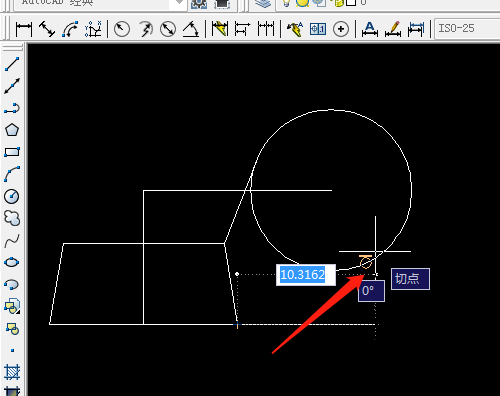

4、單擊直線工具，捕捉第一個點，按Shift鍵右擊選切點，鼠標移動圓邊線上出現切點圖標時單擊，繪制出斜線。

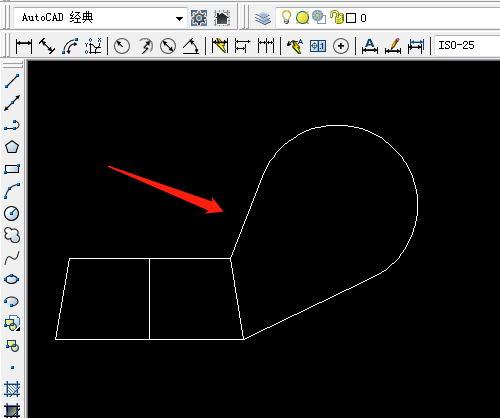

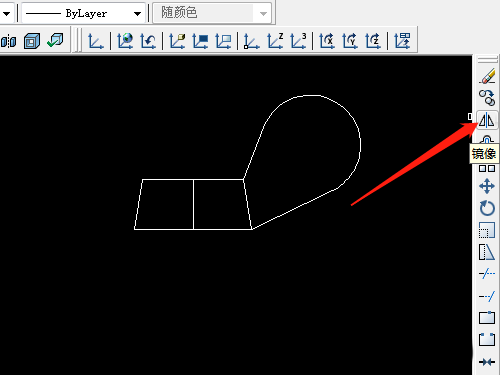

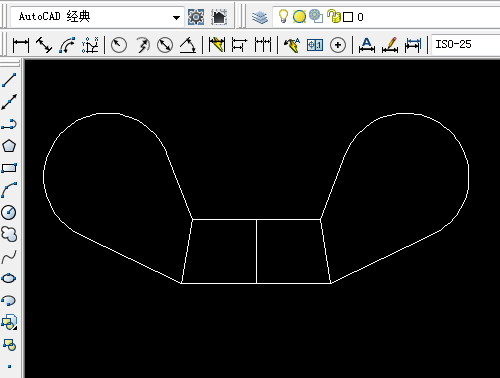

5、刪除多余的輔助線，并用修剪工具修剪多余的線。用鏡像工具復制圖形。

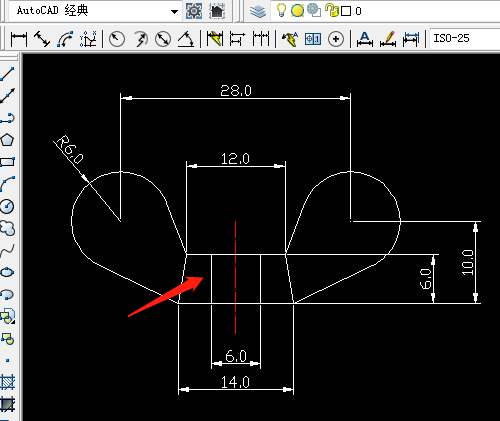

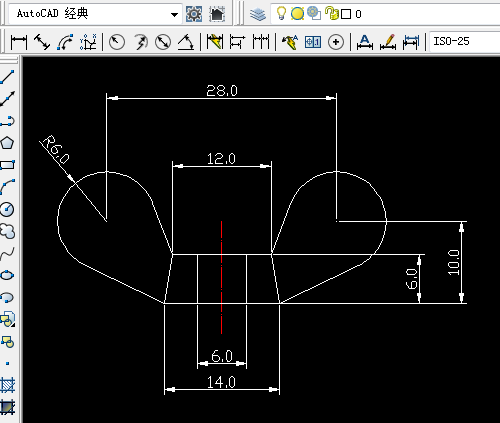

6、改中心線線型和顏色，用標注工具標注尺寸。

以上就是CAD繪制蝶型螺母的教程，希望大家喜歡，請繼續關注武林網。
