cad中想要畫端蓋零件圖，該怎么畫呢？我們需要用直線、圓、復制工具，特性中選線型和顏色等進行繪制操作，下面我們就來看看詳細的教程。

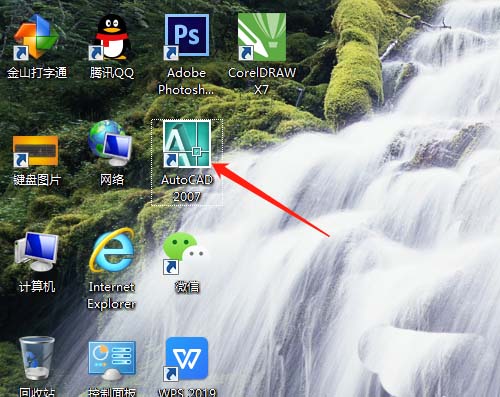

1、雙擊打開桌面上的AutoCAD 2007軟件。

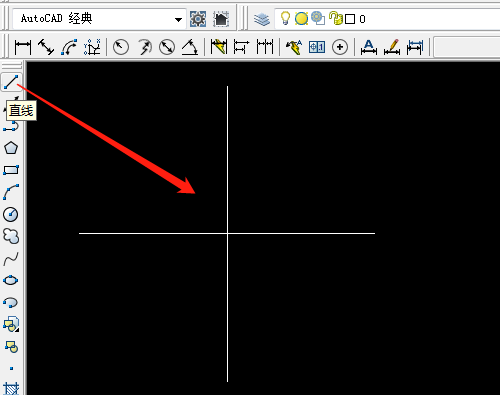

2、單擊繪圖工具箱中直線工具，在正交模式下繪制兩條各60的直線。

3、用圓工具，以直線為圓中心按尺寸半徑繪制4個圓。

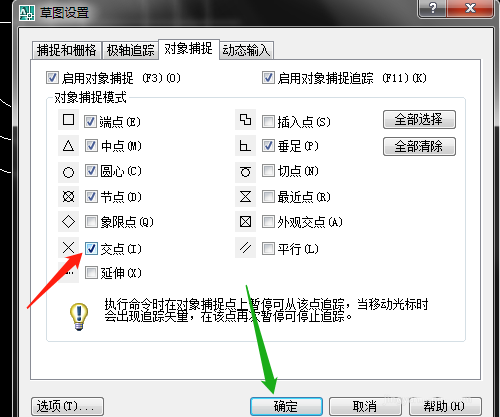

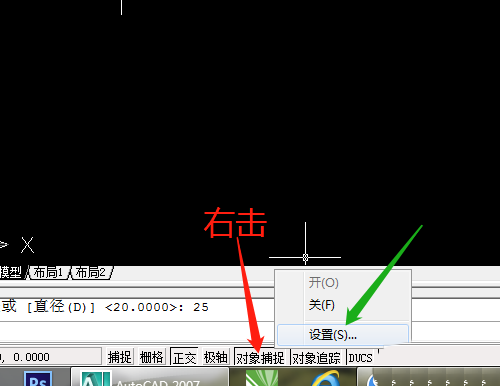

4、右擊對象捕捉選設置，對話框中選交點，單擊確定。

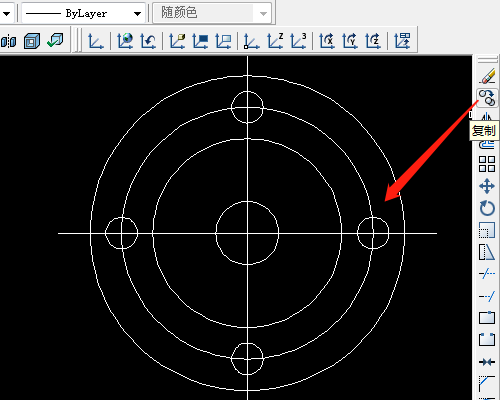

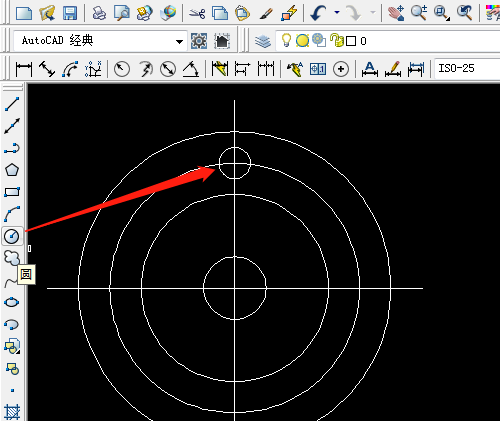

5、用圓工具，在直線和圓相交處為圓心繪制一個半徑為2.5的小圓。再用復制工具復制三個小圓。

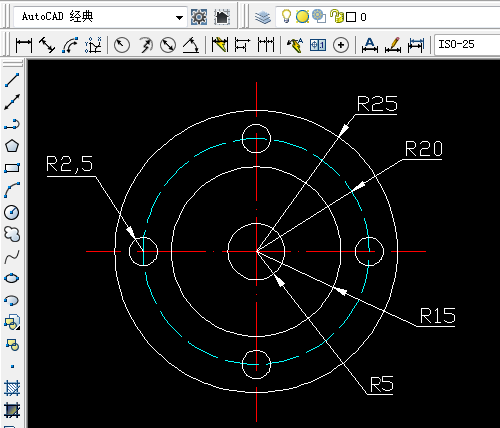

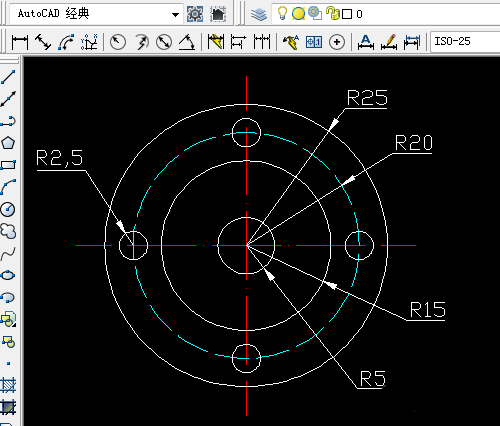

6、在特性工具中改直線和一個圓的線型和顏色，再標注圖形尺寸。

以上就是CAD繪制端蓋圖形的教程，希望大家喜歡，請繼續關注武林網。
