cad中繪制平面圖的時候，樓梯也是經常繪制的，需要用到矩形、橢圓弧、直線、修剪、偏移、文字工具進行繪制，該怎么繪制呢？下面我們就來看看詳細的教程。

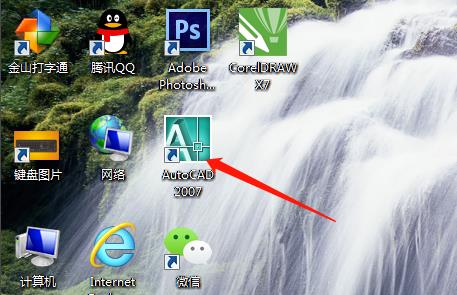

1、雙擊打開桌面上的AutoCAD 2007軟件。

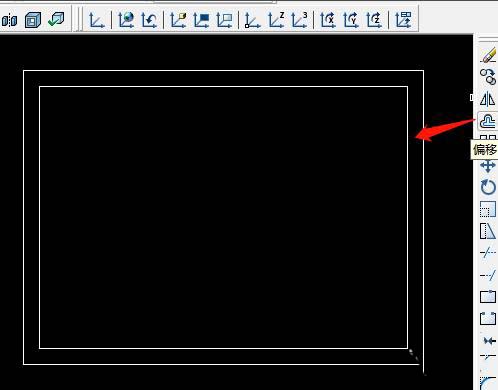

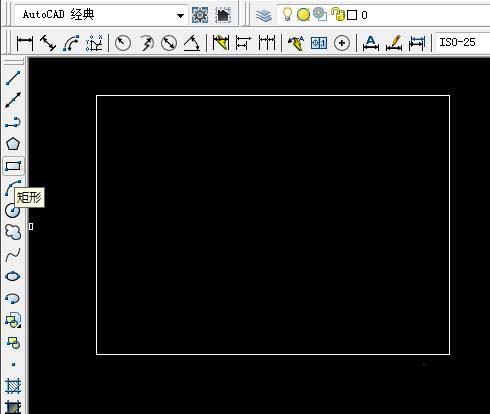

2、單擊選矩形工具，繪制一個3500，2200的矩形。用偏移工具向內偏移120距離。

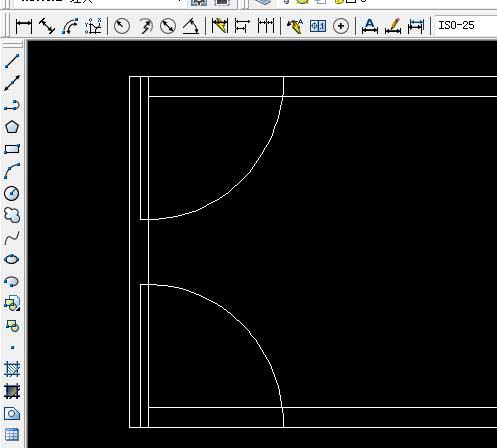

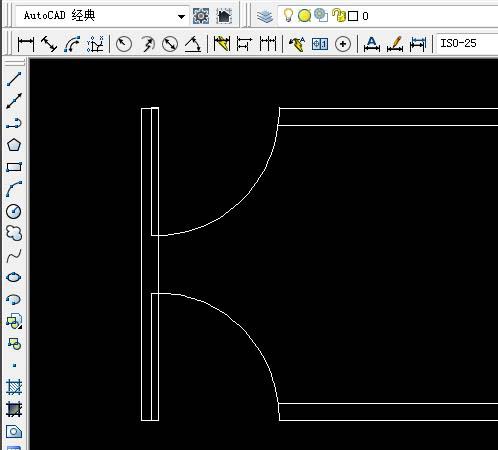

3、用矩形和橢圓弧工具繪制900的門，移至合適位置，用修剪工具修剪多余的線。

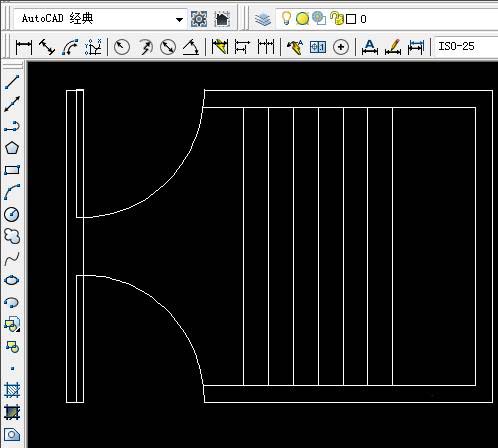

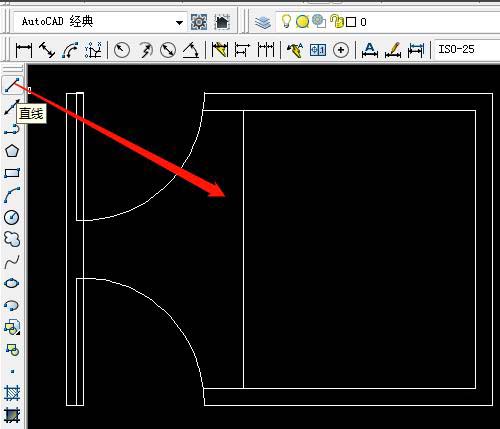

4、用直線工具繪制一條直線，選偏移工具偏移175距離。

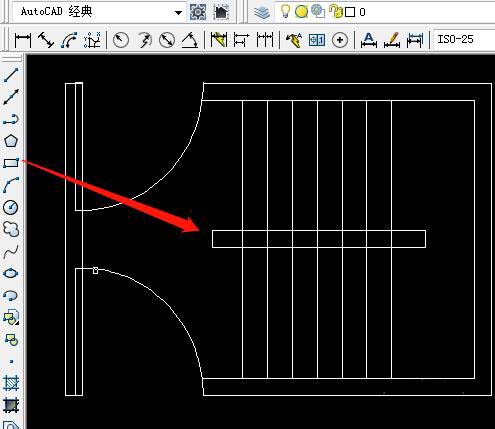

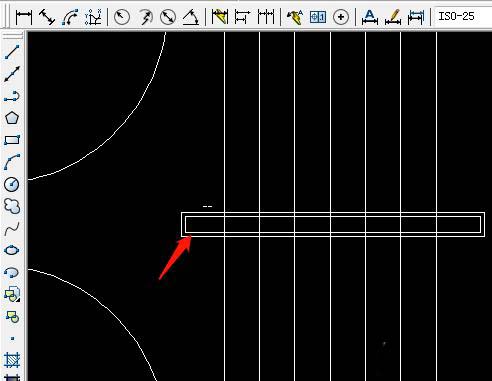

5、單擊矩形工具，繪制一個1500，120的矩形，移至直線中點位置。向內偏移20。

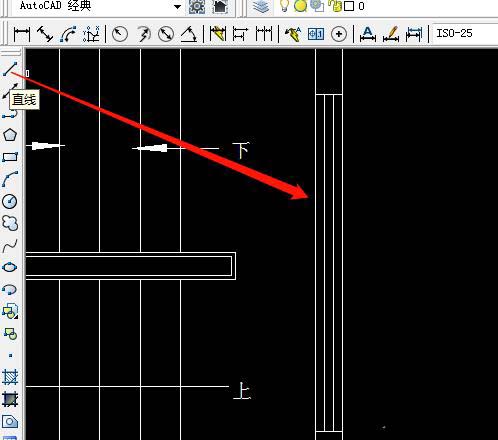

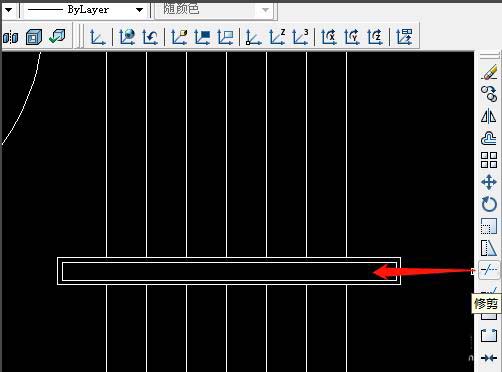

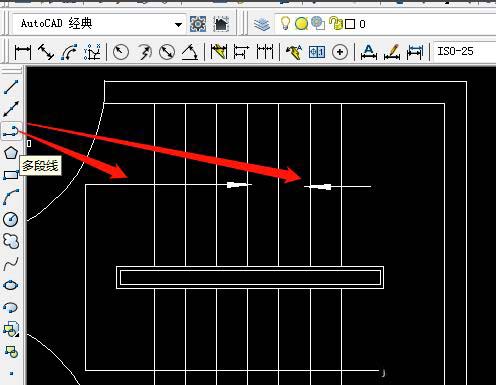

6、單擊修剪工具修剪多余的直線，選多段線工具繪制帶箭頭的直線。

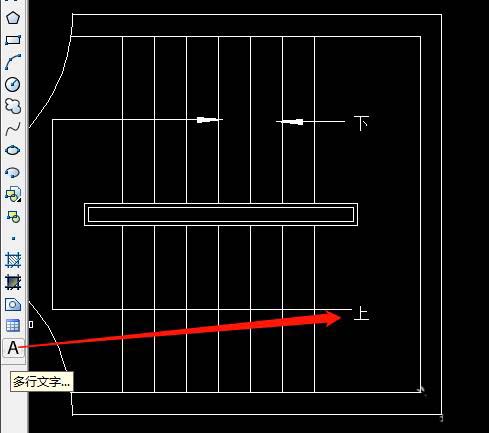

7、用多行文字輸入文字，選直線工具再繪制幾條直線。

注意事項 ：

實際操作中按尺寸要求繪制圖形

以上就是CAD繪制樓梯圖的教程，希望大家喜歡，請繼續關注武林網。
