添加相應的IOS版本模擬設備

前面的GNS3設置部分已經介說過，Dynamips模擬服務器下面的IOS routers是核心步驟，你會發現剛安裝完GNS3的時候，在下圖所示的“Browser Routers”部分沒有任何可用的路由設備：

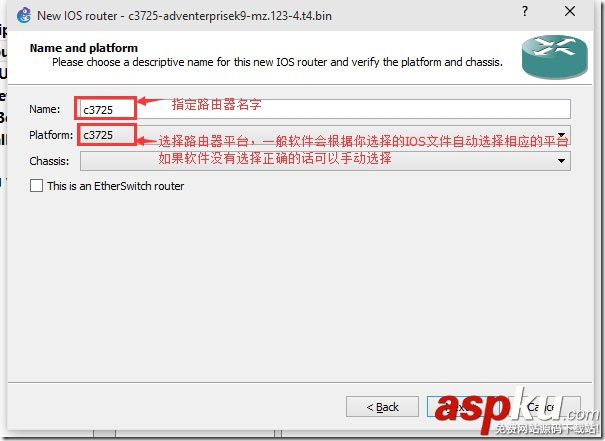

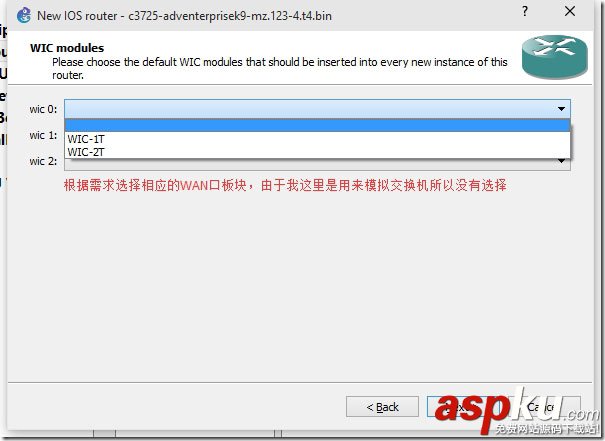

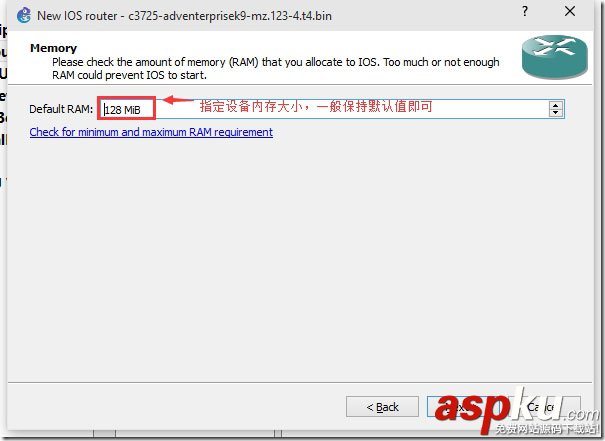

我們需要在IOS routers里新建相應IOS版本的路由設備：

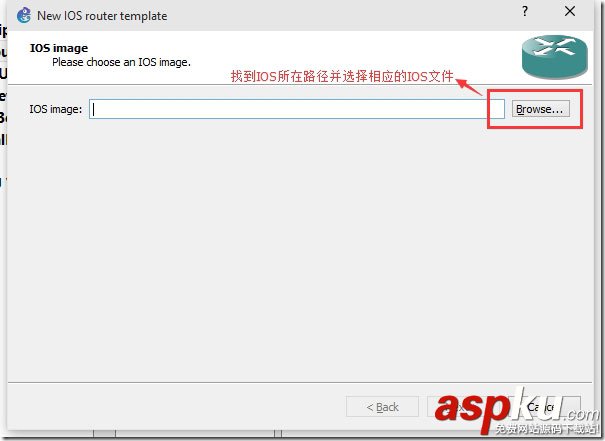

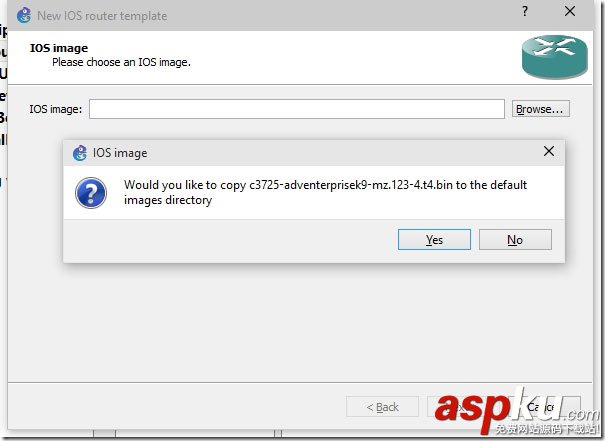

如果手頭上沒有可以用的IOS文件，可以百度一下或者到cisco官網下載，然后把下載好的IOS文件放在前面我介紹過的Images的IOS目錄下。如果選擇的IOS文件不在Images/IOS目錄下會彈出如下的提示對話框：

點擊“Yes”會把IOS文件復制到Images/IOS目錄并以image為后綴的文件，如下圖所示：

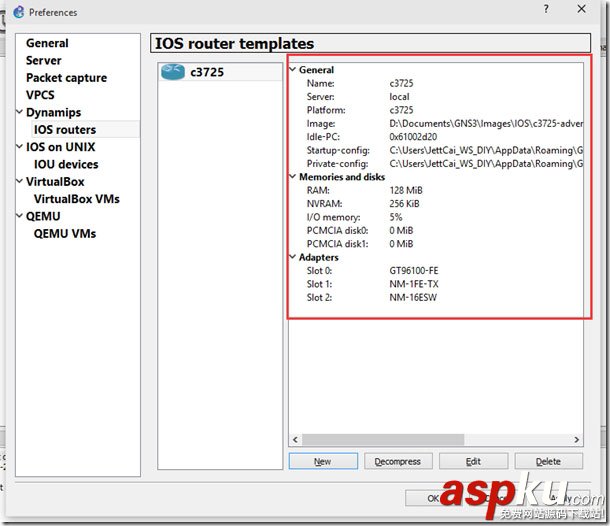

添加的設備就出現在設備列表中：

如下圖，回到主界面，把剛才添加的設備，拖到工作區并啟動它!

啟動后打開任務管理器，如果發現CPU使用率很高的話，可以鼠標右擊設備，在彈出的菜單中選擇“Idle-PC”重新計算設備的Idle直到CPU使用率合適為止。

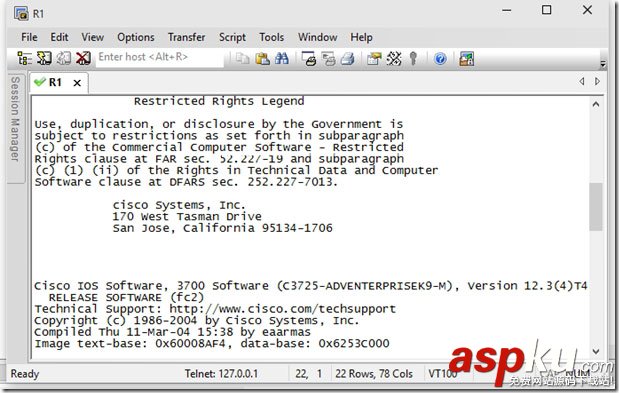

雙擊設備即可打開控制臺，如下圖所示：

下面介紹如何把物理機橋接到GNS3的模擬設備上：

看圖說話吧！

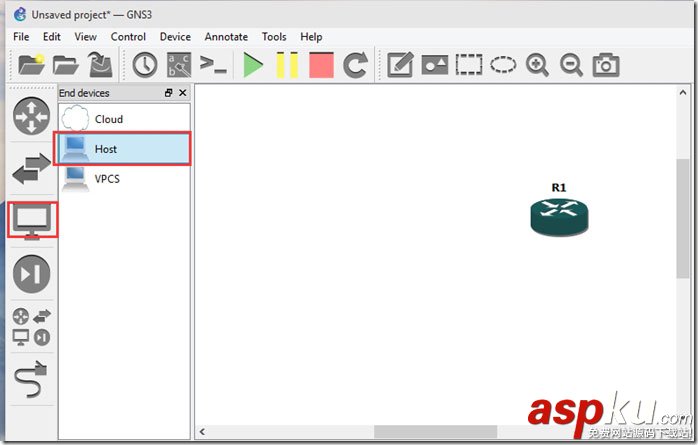

右擊Host在彈出的菜單中選擇“Configue”出現如下配置對話框：

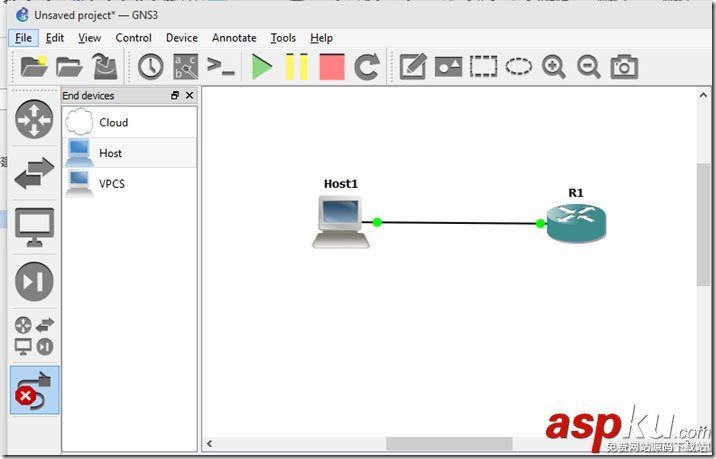

用連接線連接Host的網卡（這里我選擇我的物理機網卡）和路由器的接口（f0/0）：

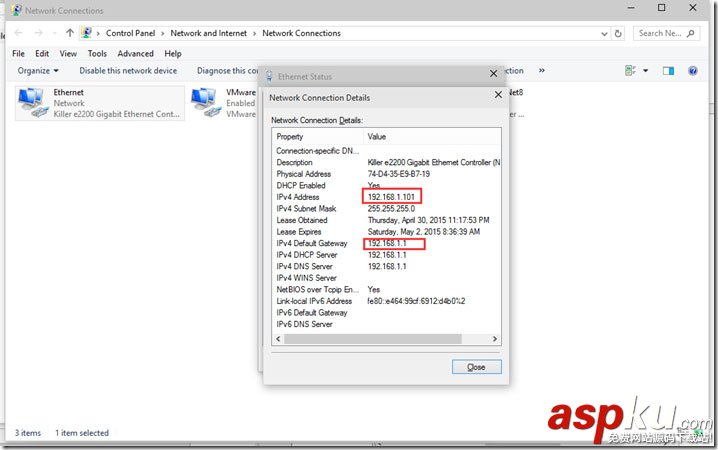

下面是物理機網卡的IP地址，我會在路由器的f0/0上配置同網段的IP地址：

好了，到此關于GNS3的使用已經差不多了，至于其他實驗環境的搭建、連接和配置和上面大同小異大家慢慢摸索吧!下一篇我們將接著介紹如何利用GNS3和IOU搭建交換機實驗環境！
