為了讓大家更好的使用GNS3，下面為大家介紹一下軟件的具體配置希望對剛接觸GNS3的新手能夠更快更好的使用GNS3。

啟動軟件后按照圖片所示的位置啟動“Preferences”設置對話框：

進入配置界面：

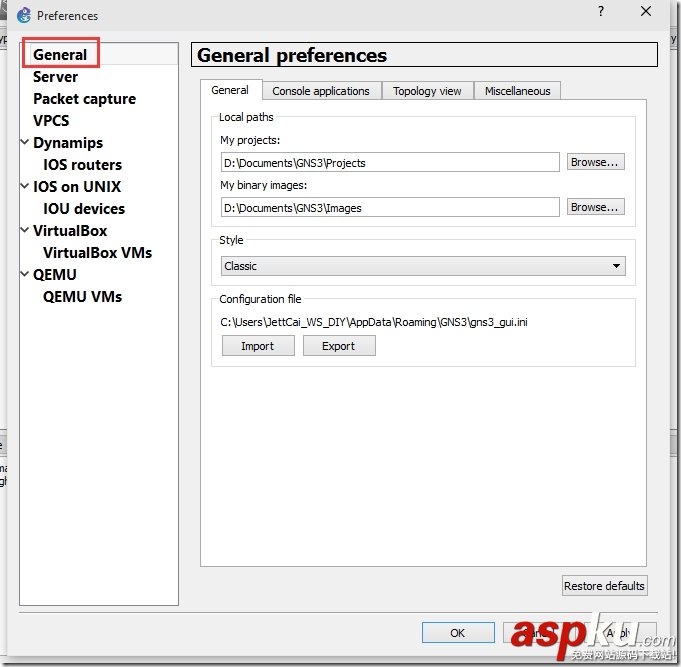

在“常規”配置選項卡中，這里主要介紹兩個目錄，項目文檔存放的目錄和IOS鏡像文件存放的目錄。

注意：在新建模擬設備并選擇IOS文件的時候，如果IOS鏡像文件不在此目錄的話，IOS鏡像文件會自動拷貝到目錄。

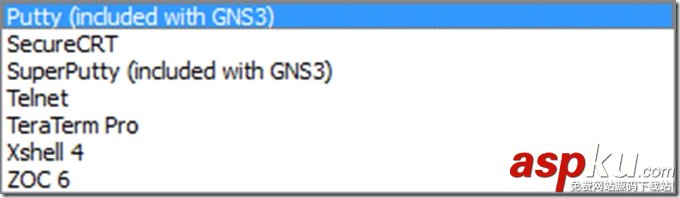

上面是設置網絡終端連接程序的配置，GNS3支持如下連接管理軟件連接到console（控制臺）端口進行配置：

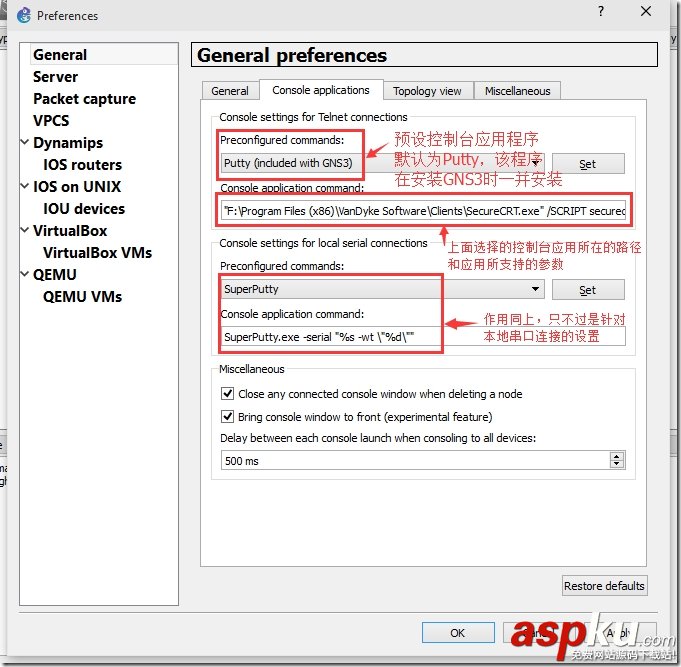

由于我個人偏向于用SecureCRT，這里就以SecureCRT為例，如下圖，在預設的連接軟件列表里選中SecureCRT然后選擇后面的“set”，此時就會在“Console application command（控制臺應用程序命令）”自動生成相應的參數，如果你對參數熟悉的話可以自行更改。

這里值得一提的是，一定要確保你選擇的程序已經安裝在本機并確保安裝路徑正確。預設的路徑是指定到C盤下面的，我這里已經被我修改到SecureCRT所在目錄的路徑：

如下圖所示，是GNS3為SecureCRT預設的部分參數，下面做一下簡單的參數介紹：

SecureCRT支持如下參數格式：

SecureCRT.exe [standard options] [protocol-specific options]

/T:代表在Tab中打開會話

/TELNET:代表使用Telnet協議進行連接

%h%：表示主機名稱或者IP地址

%p%:表示主機端口號

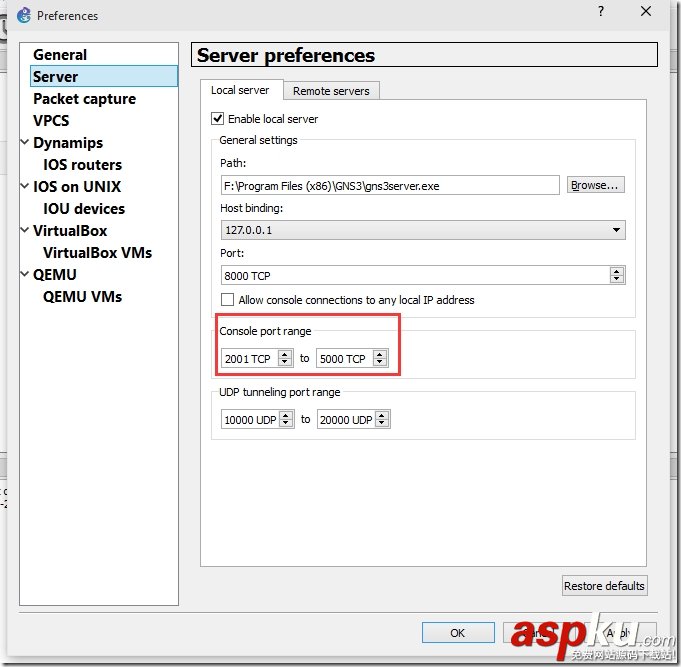

GNS3用如下所示的TCP端口號Telnet連接到相應的模擬設備的console口：

默認的TCP端口號從2001開始到5000，在端口不沖突的情況下可以自己改動動態范圍（1025-65535）的端口號.

配置GNS3服務器

如上圖所示，切換到”server“配置選項卡，可以對”本地服務器”和“遠程服務器”進行配置，下面分別介紹本地服務器和遠程服務器的作用。

本地服務器配置選項解釋：

”Enable local server“：如果去掉前面的勾的話會彈出下面提示對話框：

因為本地服務器是Dynamips運行的本地資源，如果禁用本地服務器的話就相當于禁用了Dynamips的IOS模擬運行環境。所以通常情況下該功能是啟用的。

如上圖所示，在禁用了”本地服務器“的情況下啟動網絡模擬設備的話，會一直在進行到本地服務器http://127.0.0.1:8000的連接而無法啟動設備。

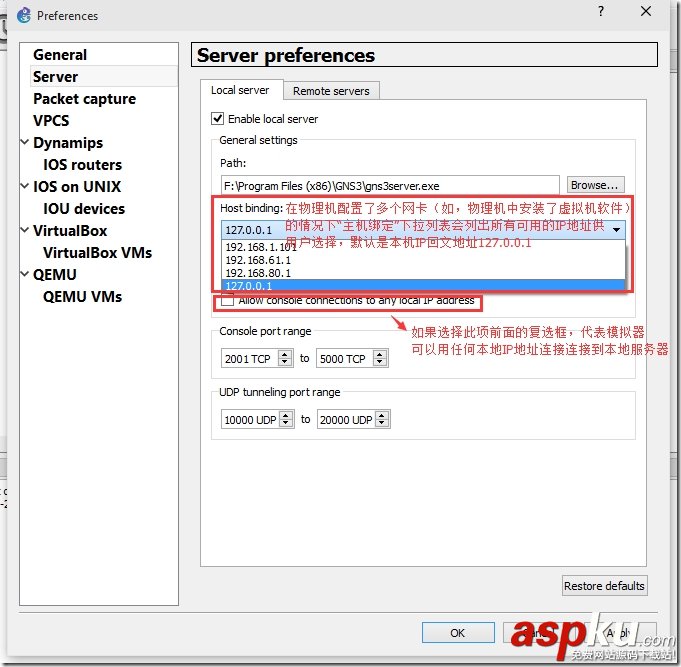

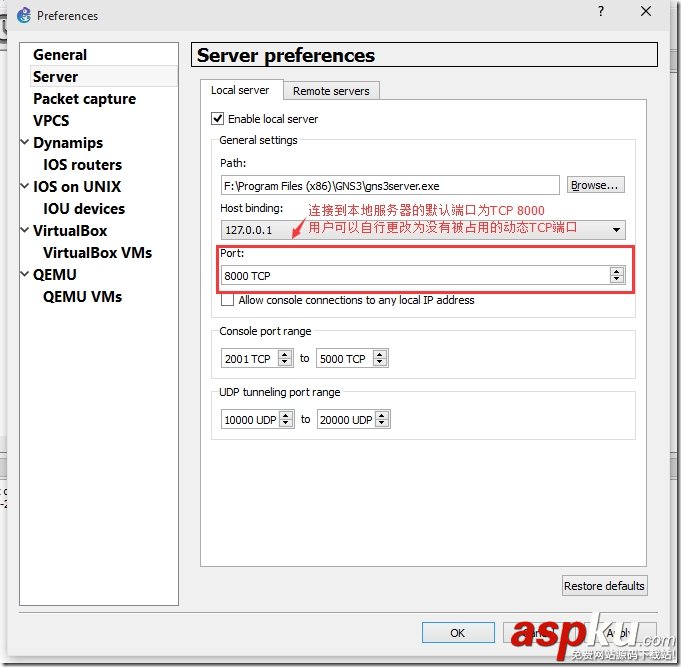

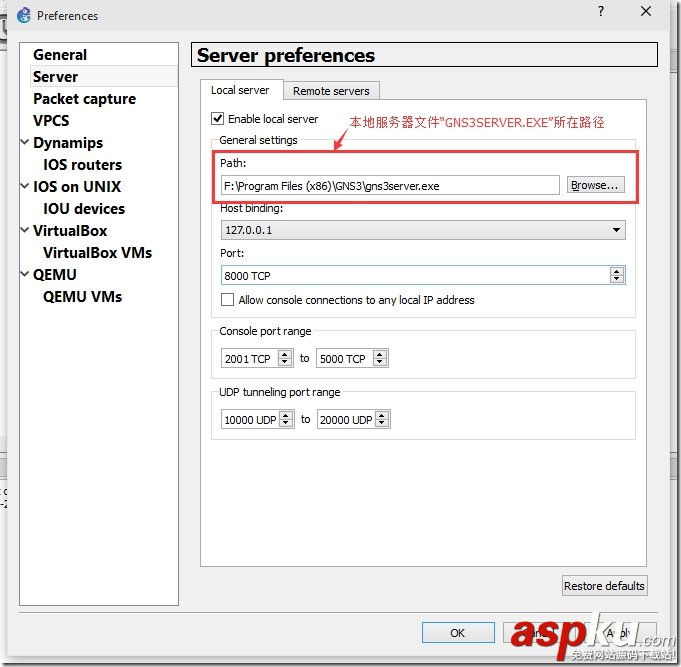

下圖是對”本地服務器“各參數的詳細的解釋：

遠程服務器配置參數解釋：

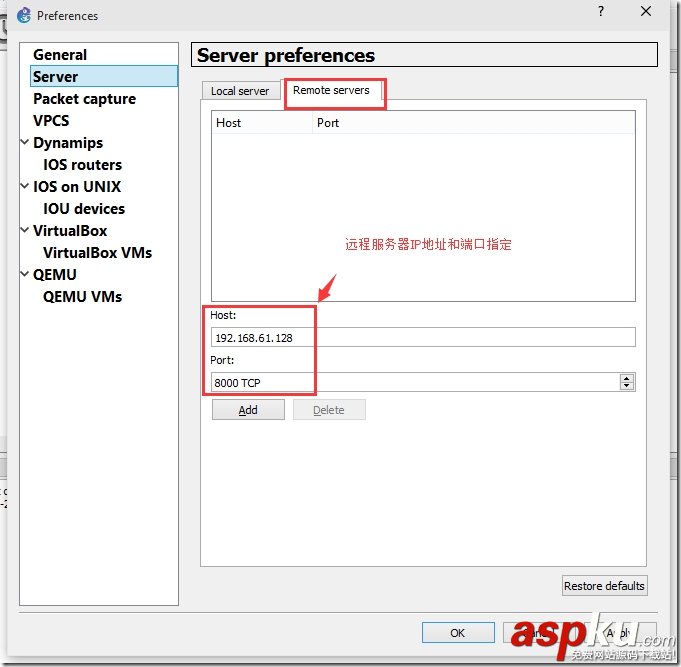

如下圖所示，遠程服務器配置選項卡，默認情況下服務器列表是空的，需要我們手動添加：

如上圖所示，我指定了192.168.61.128的IP地址作為GNS3的遠程服務器IP地址，也許大家比較好奇該地址的配置有沒有需要注意的地方，答案是有的，只要把該IP地址指向IOU虛擬機的IP地址即可。

其實這個地方目前是為IOU的設置而留的。你簡單的可以認為GNS3不但可以利用本地的Dynamips作為IOS運行服務器，它還可以指定遠程的一臺Unix虛擬機作為GNS3的服務器，讓該服務器來運行思科的模擬IOS即IOU(IOS running in Unix)。IOU的目的是讓大家可以利用占用物理機計算和存儲資源較小的Unix系統來運行思科的IOS(包括交換機IOS)從而實現大型和復雜的網絡互聯配置實驗。

數據包抓包工具配置

如下圖所示，在“Packet capture”選項卡中可以指定抓包工具所在的路徑和參數，這里只需要注意抓包工具已經安裝在本地并且路徑沒有填錯就可以了!

VPCS模擬軟件的配置

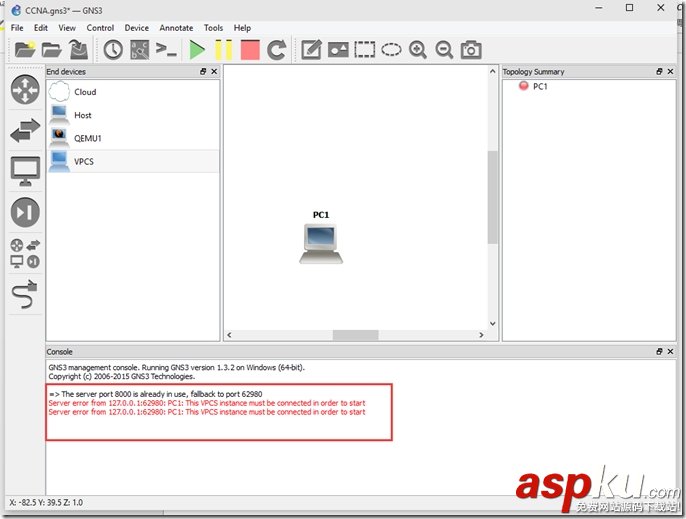

這里需要注意的是：VPCS需要和其他設備互聯時才可以啟動，如果單獨啟動它的話會收到下面提示：

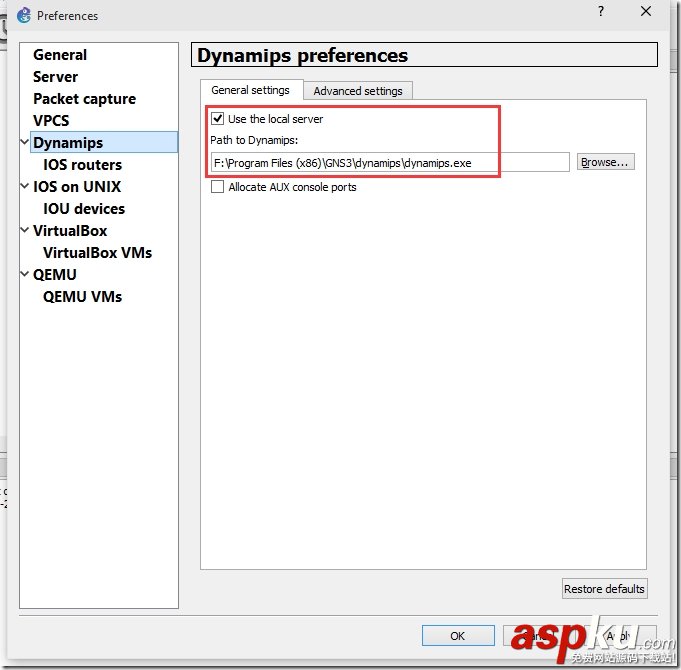

Dynamips的配置

本地服務器核心程序，IOS的模擬運行環境，保持默認配置即可。

上圖是配置模擬設備的核心所在，所有IOS的模擬設備都在這里創建的，詳細的配置我會在GNS3的使用部分講解。

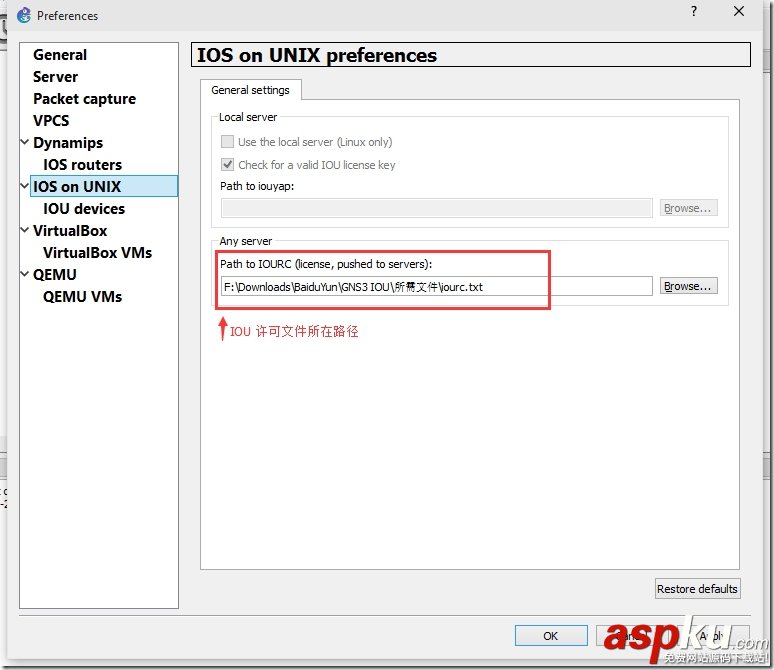

IOU配置部分

IOU devices和IOS routes這兩個配置差別不大，都是GNS3構建模擬設備的核心步驟。只不過前者IOS routes是針對本地服務器的IOS模擬運行環境而言；后者IOU devices是針對遠程服務器IOU 模擬運行環境而言。

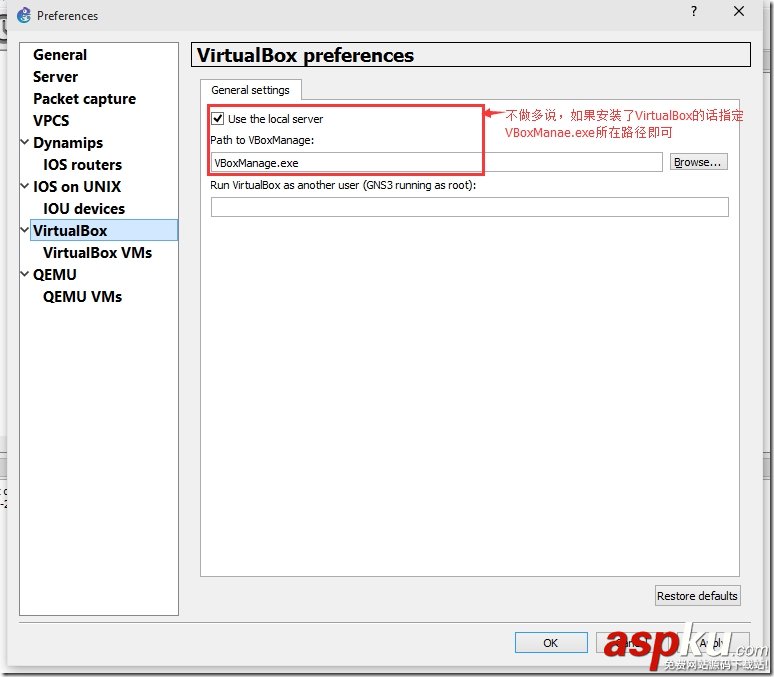

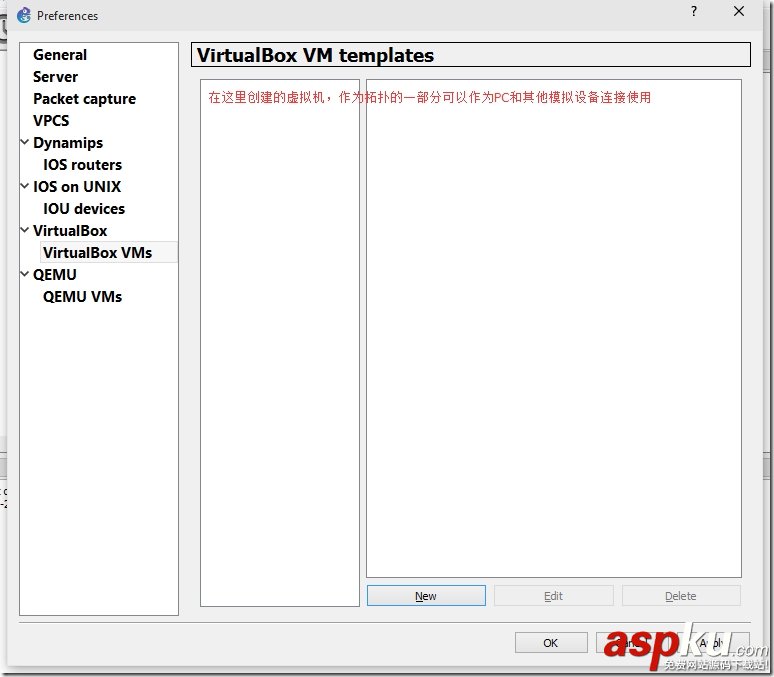

VirtualBox配置選項

QUEM設置

到此，GNS3設置部分就講解完了，下面開始簡單的介紹
