在看報時，看到一個有關汽車的廣告，可它圖面的主題卻用了一個螺栓和螺母，標題寫著“安全至微，關心至人”。這下我明白了，小小的螺絲帽都可能形成嚴重的安全隱患，可見廠家對哪怕是細小的部位，也要確保精益求精。原來螺栓和螺母這么重要，敢快把它作出來，與大家共享。

　　制作螺栓和螺母的操作步驟如下：

　　1.重新設置系統。

　　2.在頂視圖中創建一個圓柱體Cylinder01造型。參數如圖1所示。

圖1

　　3.再在頂視圖中創建一個圓柱體Cylinder02造型。參數如圖2所示。

圖2

　　4.用布爾運算的Union運算，使兩圓柱體合為一體,修改名稱為bolt。如圖3所示。

圖3

　　5.給螺栓bolt施加Edit Mesh修改器，調整其節點如圖4所示。

圖4

　　6.在Edit Mesh修改器下，激活Face,選擇如圖5所示的面。

圖5

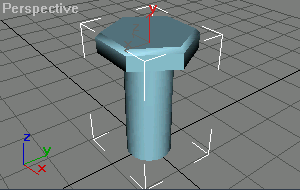

　　7.在Surface Properties欄下，單擊Auto Smooth按鈕，得到如圖6所示造型。

圖6

　　8.下面我們來制作螺紋，在頂視圖中創建一螺旋線Helix01,其參數如圖7所示。

圖7

　　9.在前視圖中創建一多邊形NGon01,其參數如圖8所示。

圖8

[NextPage]

　　10.移動NGon01到圖9所示的位置。

圖9

　　11.現在放樣螺旋線Helix01,確認Helix01處于被選擇狀態，單擊創建命令面板上的Geometry 按鈕，選擇Compound Objects選項，單擊Loft按鈕，激活放樣命令面板下的Get Path按鈕，在視圖中單擊NGon01完成放樣，生成Loft01。

　　12.設置Skin Parameters下的參數，Shape Steps=0,Path Steps=5,不選Banking,如圖10所示。

圖10

　　13.單擊修改命令面板Deformations下的Bevel按鈕，在彈出的對話框中，在(95,0)處插入一節點，并調整最右端節點到(100,7.5),如圖11所示。

圖11

　　14.確認bolt處于被選擇狀態，激活Boolean按鈕，對Loft01進行SuBTraction運算，生成如圖１２所示螺栓造型。

圖12
