面片建模是一種基于子對象進行編輯的建模方式，相對于網格和多邊形建模方法，該建模方法更為復雜。面片可通過控制柄控制其曲面曲率的對象，更易形成光 滑的曲面，所以常被用于創建角色模型等有光滑流暢表面的對象。為了使各位朋友能夠深入了解面片建模方法，我們開發了這套關于面片建模的教程。面片建模 方法為非參數化的模型，隨機性較強，對軟件操作能力要求較高，而且在制作實例時可能會花很長的時間用于調整子對象，為了提高大家的學習興趣，本套教程 使用了當前較為流行的小游戲《植物大戰僵尸》中的形象，該游戲為二維小游戲，將其轉化為三維形象，既有趣又富有挑戰性。當然，3ds max中的建模方法種類 繁多，實例中使用的方法不一定就是最好的方法，也希望各位朋友積極參與進來，提出寶貴的意見和建議。

　　在本實例中，將創建向日葵臉部的模型，該模型看似很簡單，但其實細節部分較難處理，因為其大體形狀為一個橢圓形，但是有嘴巴、額頭和臉頰等，使用修改器或者多邊形建模方法很難實現，而且也不容易保持其表面的光滑流暢。本實例使用了一個面片柵格，通過不斷對子對象編輯完成了模型的創建，在創建過程中 用到了細分面片、焊接頂點等各種常用的面片編輯方法，通過本實例，可以使各位朋友了解怎樣使從一個簡單的面片來創建角色模型，在制作實例之前，大家需要首先下載素材文件，素材文件為完成后的模型，大家可以在制作過程中進行參考。

圖01

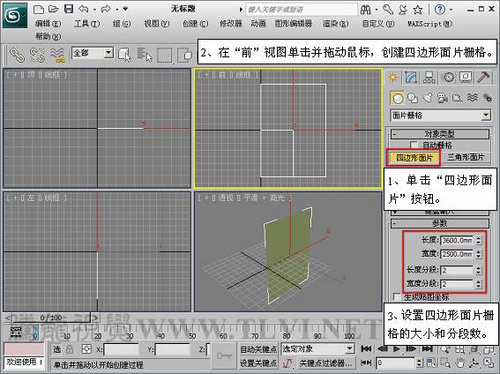

　?。?）運行3ds max 2011，進入“創建”面板下的“幾何體”次面板，在該面板內的下拉式選項欄內選擇“面片柵格”選項，然后在視圖中創建一個四邊形面片柵格。

　　提示：在3ds max中，可以創建兩種類型的面片，分別為三角形面片和四邊形面片，這兩種棉片類型都基于Bezier曲線。三角形面片只影響共用邊界的頂點，不影響對角頂點的表面，因而在彎曲對象時邊界較銳利，能夠形成明顯的褶皺。編輯四邊形面片時，對角的頂點也互相影響，能夠產生較為平滑的表面。

圖02

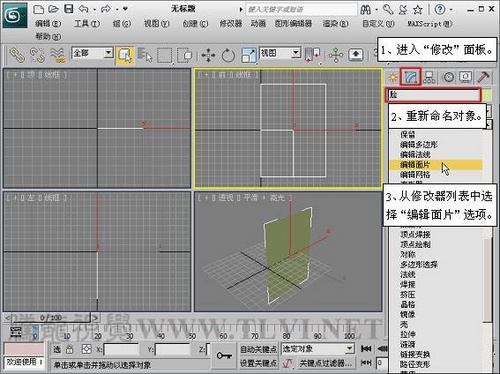

　?。?）將新創建的對象命名為“臉”，為其添加一個“編輯面片”修改器，將其轉化為面片對象。

圖03

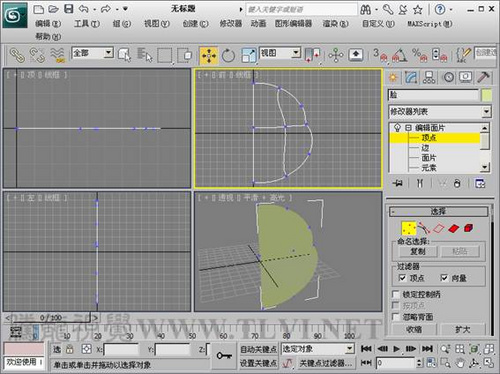

　　（3）進入“頂點”子對象層，在“前”視圖編輯對象頂點，使其呈現半個臉部的形狀。

　　技巧：由于向日葵臉部兩側是對稱的，所以可以先創建半邊模型，然后通過鏡像復制方式復制另外一半。

圖04

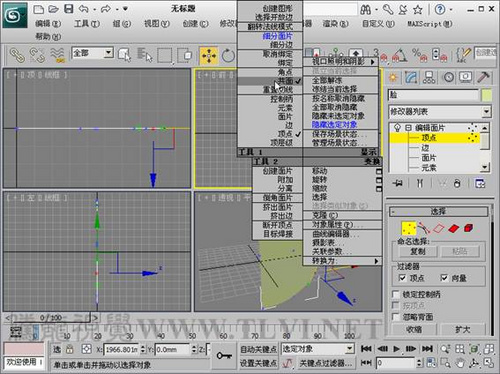

　　（4）面片的頂點有兩種形式，分別為“角點”和“共面”，在“共面”模式下，移動所選擇的頂點上的一個矢量手柄，其他矢量手柄也跟著移動；在“角點”模式下，移動一個矢量手柄時其他手柄將不受影響，選擇一個頂點，在該頂點上單擊鼠標右鍵，在彈出的快捷菜單中可以選擇頂點類型。

圖05

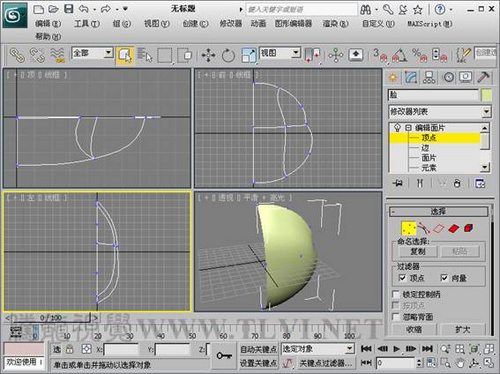

　?。?）在“左”視圖中編輯頂點，使對象具有立體感。

圖06

　?。?）當前子對象的數目過少，需要增加子對象，進入“面片”子對象層，選擇子對象。

圖07

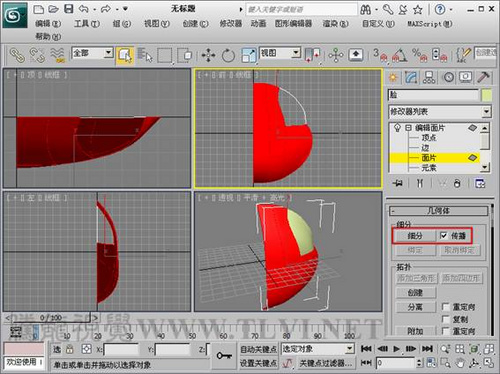

　?。?）在“幾何體”卷展欄內選擇“傳播”復選框，然后單擊“細分”按鈕，將面片細分。

　　提示：“細分”命令用于細分所選子對象，選擇“傳播”復選框后，將細分伸展到相鄰面片。如果沿著所有連續的面片傳播細分，連接面片時，可以防止面片斷裂。

圖08

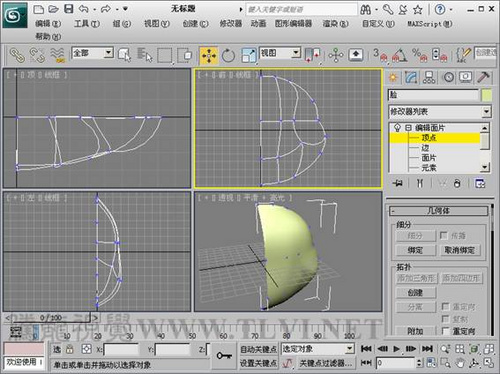

　?。?）進入“頂點”子對象層，編輯頂點。

圖09
