俗話說“開卷有益”，常?？磿稍黾又R(shí)，提高智慧，書是現代人離不開的寶貝。我用3D MAX制作了一本會翻頁的畫冊，時常翻一翻，溫故而知新，不亦樂乎。

　　建立書本模型

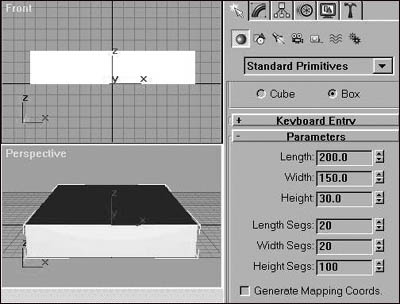

　　1. 在Top視圖中，建立一個Box立方體，設Length：200；Width：150；Height：30；Length Segs：20；Width Segs：20；Height Segs：100。

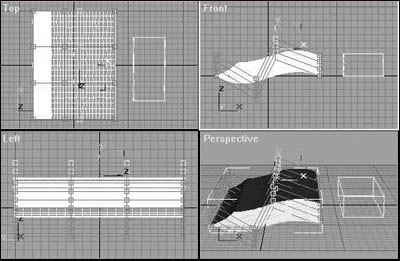

　　2. 進入“Modify”命令面板，單擊“More”按鈕，為立方體添加一個“FFD2×2×2”變換 ， 打開FFD的“Sub-object”，準備移動Control points，在Front視圖中，把左上角的所有頂點圈選，按下空格鍵鎖定選擇，打開X軸鎖定，按下鼠標左鍵右移到適當?shù)奈恢茫ㄈ鐖D1）。

圖1 調整書的形狀和位置

　　3. 為了使立方體更像書本紙張那樣重疊參差不齊的樣子，在命令面板中單擊“Create/Space ”和“Warps/Noise”按鈕，在Top視圖建立一個“Noise空間變形器”。

　　4. 在工具條中單擊“Bind to space warp”圖標按鈕，在Box上單擊并拉出一條虛線到“Noise”空間變形器上，把“Noise”和Box綁定，也就是說把Noise空間變形器的作用施加在Box上，綁定后的Box效果，我們可以看到參差不齊的逼真效果(注意，在建立Box立方體時，“Heigth Segs”的值要足夠大，如果此值為0將看不到任何效果）。

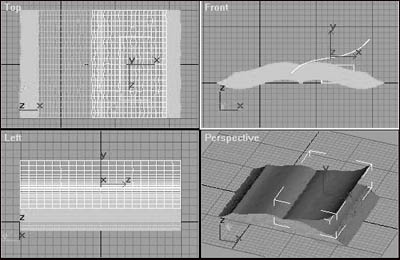

　　5. 通過“Modify/More”選單給Box施加“FFD4×4×4”變換， 打開FFD的“Sub-object”，準備移動“Control points”，在“Front”視圖中，打開Y軸鎖定，分別圈選第二和第三列的控制點并向上和向下移動，使得Box發生彎曲變形，效果如圖2所示。

圖2

　　6. 單擊選中Box，再單擊工具條上的“Mirror selected objects”圖標按鈕，在彈出的對話框中，“Mirror Axis”項選“XY”，“Offset”設為145，“Clone selection”項選“Copy”對Box做鏡像，鏡像出書的另一半。

　　7. 觀察四個視圖，可以看到，Y方向并未對齊（如圖3）。首先確認在Top視中圖書的一半被選中， 在工具條上單擊“Align”對齊圖標按鈕，將光標移到Top視圖中單擊將要對齊的另一半，在彈出的“Align selection”對話框中，勾選“Y Position”，將對話框移到一邊，可從Top視圖中看到兩半已經對齊，單擊“OK”按鈕退出對話框。

圖3 書的基本雛形點

　　8. 選擇“Clone”復制出一個Box，準備做一個翻開的書頁，將其“Hight Segs”參數設為0.1，原來的彎曲度消失了，當然也可以直接用Box 工具畫出一個與書頁等長寬且厚度為0.1的Box，但要對齊軸心，從復制的Box的“Modifier stack”中選中“FFD4×4×4”，通過“FFD4×4×4”對書頁進行變換， 用移動和旋轉工具調整好位置，使之更像翻開的書頁（如圖4）。

圖4 書翻開的效果

　　9. 在“Front”視圖中，畫出一個矩形，進入“Modify”命令面板，用“Eidt spline”工具修改成上大下小兩邊彎曲的梯形作為放樣形狀“Shapes”，在Top視圖中沿書本中線畫一條直線作為放樣路徑，放樣出書本的裝訂邊（如圖5）。

圖5 初步著色效果

　　貼圖渲染

　　1. 在工具條上單擊 “Material editor”打開材質編輯器， 分別將四個示例窗中的材質賦給書的各部分，在“Basic parameters”卷展欄中單擊“Diffuse”顏色塊，將它們的顏色都變成白色。單擊選中書的主體部分（需要進行面貼圖）的材質示例窗 ，單擊示例窗右下角的“Standard”按鈕，在“Material/map Browser”材質貼圖瀏覽窗中選“Multi/Sub-object”將它們定義為多維材質。回到材質編輯器中，將第四個子材質加上書頁的貼圖，其余的改為白色（注：在實際制作中，我發現如果將第二、三個子材加上貼圖，即使不將它們賦予物體，它們也會自動的貼到書的各側面，這是我們不希望出現的。

　　2. 在Top、視圖選中需要進行面貼圖的部分，在“Modify”命令面板中單擊“Edit mesh”按鈕，單擊“Sub-object”按鈕，在“Sub-object”按鈕右邊選擇“Polygon”，并將“Ignore Backfacing”鉤選，以免誤選了背面。

　　3. 圈選要貼圖的面，向上推動命令面板，直到出現“Material”中的“ID”欄，輸入4，重復以上步驟，直到各部分正確貼上圖，渲染效果如題圖所示。
