這是我收到的最好的禮物。它也成為我的又一三維創作題材。這只“海螺”呈橢圓形狀，整體光滑，并有大小不同的深棕色斑點，正面雕刻著一只引喉高歌、金雞獨立的大公雞，在公雞頭的右上側刻著“雞”字，更巧的是在公雞的一只腿下，雕刻著四個字“一生平安”，四個字的排布各異，尤以“生”字的一豎突出與公雞的腿相接，非常生動。下面，便是制作這幅“海螺雕刻”作品的步驟：

　　一、建模：

　　1． 海螺形體。海螺形體的特點是橢圓體，但不規則，需要使用“Loft（放樣）”命令制作。

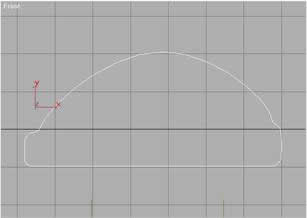

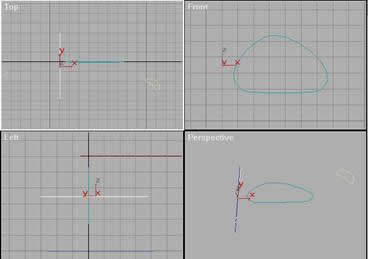

　　首先，繪制正視截面圖形。在“Front（前視窗）”中，選擇“CreatShapesLine（直線）”繪圖命令，繪制如圖1所示的圖形。

圖1

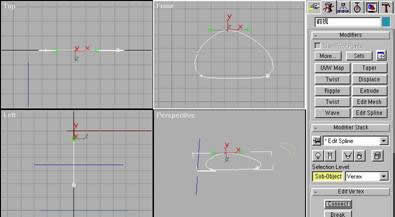

　　再選擇“ModifyEdit SplineSub-ObjectVertex（頂點）”命令，調整各個點直至滿意。在“Top（頂視窗）”中，選擇“CreatShapesLine（直線）”繪圖命令，畫一條直線作為放樣路徑，如圖2所示。

圖2

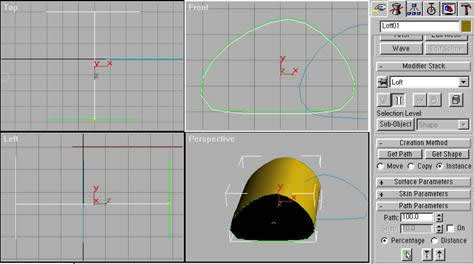

　　選擇“放樣路徑”，選擇“CreatGeometryLoft ObjectsLoft（放樣）”命令，單擊“Get Shape（獲取圖形）”按鈕，并選擇“Instance（實例）”選項，在“Front（前視窗）”械慊鶻孛嬙夾危換氐健癓oft”面板上的“Path Parameters（路徑參數）”命令條下，設置“path=50”，再選擇“Get Shapes”點擊截面圖形；再一次設置“path=100”，再點擊截面圖形，得到圖形如圖3所示。

圖3

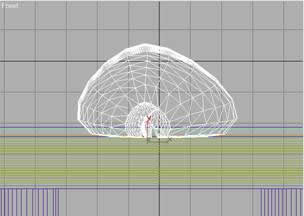

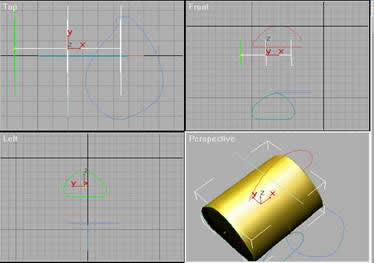

　　進入“Left（左視窗）”中，選擇“Rotate（旋轉）”命令，單擊右鍵彈出旋轉對話框，設置“Y=-90”，旋轉結果如圖4所示。

圖4(在左視窗旋轉Y軸-90度)

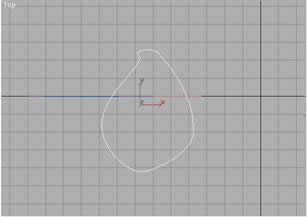

　　進入在“Top（頂視窗）”中，選擇“CreatShapesLine（直線）”繪圖命令，繪制海螺的頂視圖形，如圖5所示，作為擬合圖形的X軸向圖的使用。

圖5

　　選擇“Front（前視窗）”，選擇“CreatShapesLine（直線）”繪圖命令，畫如圖6所示的圖形，作為擬合圖形的Y軸向圖的使用。

圖6

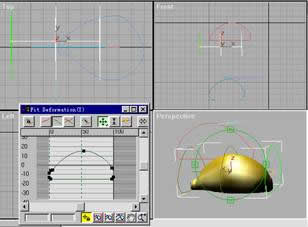

　　選取放樣物體，選擇“ModifyLoftDeformationsFit（擬合）”命令，從彈出的對話框中，點擊“Display X Asix（顯示X軸）”按鈕，單擊“Get Shape（獲取圖形）”按鈕，在“Top（頂視窗）”中點擊“海螺頂視截面圖形”，回到“DeformationsFit”對話框，單擊“Rotate 90 CCW(逆時針旋轉90度)”按鈕，如圖7所示。

圖7

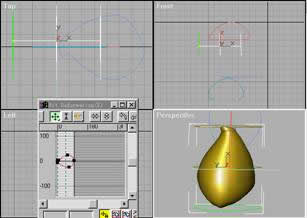

　　單擊“Display Y Asix（顯示Y軸）”按鈕，點擊“Get Shape（獲取圖形）”按鈕，在“Front（前視窗）”中，點擊“海螺側視截面圖形”，結果如圖8所示。

圖8

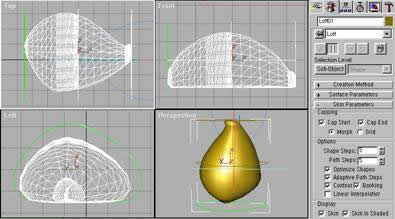

　　關閉“Fit”命令對話框，打開“Skin Parameters（外皮參數）”命令條，勾選“Optimize Shape（優化圖形）”和“Skin（外皮）”兩個命令，結果如圖9所示。

圖9

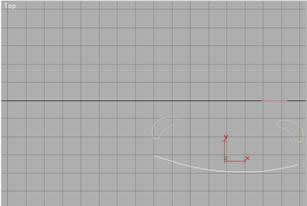

　　在“Top（頂視窗）”中，繪制海螺體底部的凹槽。選擇“CreatShapeLine（直線）和Rectangle（距形）”繪圖命令，繪制如圖10所示的圖形。

圖10

　　選擇曲線段為放樣路徑，進入“CreatGeometryLoft ObjectLoft（放樣）”命令，分別將“Path”設置為“0”和“100”，在“Top”視窗中，分別選取這兩個截面圖形，結果如圖11所示。

圖11

　　將其放置在海螺的底部，通過“Boolean（布爾運算）”命令的“減集”，挖出一個凹槽，如圖12所示。

圖12
