1、創建旗幟模型。啟動3dmax4.0，單擊create/geometry鈕,單擊命令面板上的plane鈕，在front視圖中創建一個平面對象plane01作為紅旗，再單擊命令面板上的cylinder鈕，在top視圖中創建一個圓柱體cylinder01作為旗桿，然后調整它們的位置如下圖所示，旗桿的長度可根據需要自行調節，完成后的場景如下圖所示。

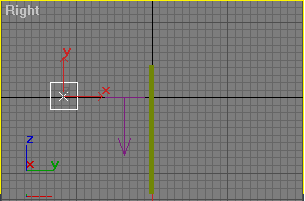

　　2、創建風力和重力。單擊create/space warps鈕，進入命令面板，分別單擊wind和gravity鈕，在top視圖中創建重力gravity01，然后將left視圖轉換為right視圖，可以在left視圖左上角單擊鼠標右鍵，選取view下的right視圖即可，在right視圖中創建wind01，如下圖所示。

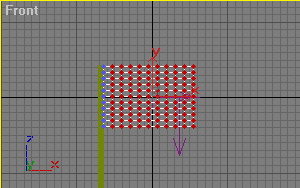

　　3、設置紅旗飄動的效果。在紅旗飄動時，并不是整個作為紅旗的面都在動，與旗桿相接的一列點并沒有動，因此我們給作為紅旗的平面加入一個物體編輯選項，首先選取平面對象plane01，點取modify進入修改命令面板，點取命令面板上的modifier list選項右側的下拉菜單，在彈出的下拉列表中選擇mesh select選項，再點取命令面板上的vertex選項，選擇如下圖所示的頂點。

　　4、加入伸縮修改。點取命令面板上的modifier list選項右側的下拉菜單，在彈出的下拉列表中選擇flex選項，為紅旗加入伸縮修改選項，如下圖所示。

　　5、在命令面板的下方forces and deflectors選項的下面單擊add鈕，然后在視圖中單擊我們創建的風力wind01，為紅旗加入風吹的效果，如下圖所示。這時我們可以單擊一下屏幕下方的播放動畫鈕，這時紅旗略微有一點點的飄動。

　　6、在命令面板的最下方勾選show springs項，然后再在命令面板上的simple soft bodies選項下面單擊創建軟物體鈕（create soft simple body），這時紅旗的飄動效果依然很小，下面我們?nèi)∠催xshow springe選項，同時取消勾選命令面板上的use chase springs和use weights選項，這時我們來播放一下動畫，此時紅旗的飄動效果非常的劇烈，我們來對它進行參數調節，使之更符合實際中紅旗的飄動。調整命令面板上simple soft bodies項下的stretch的值為１，stiffness的值為５。然后在視圖中選取我們創建的風力對象wind01，單擊modify進入修改面板，在命令面板的force項下，設置strength的值為0.1，wind項下的turbulence的值為1.0，這是序亂值，可以使紅旗在飄動時更加真實。

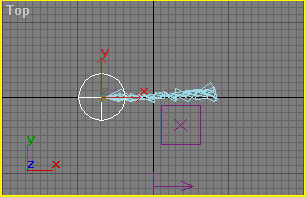

　　7、為了使紅旗在飄動的過程中更加貼近實際，我們來為紅旗增加一導向板，單擊create／space warps鈕，單擊其下的下拉鈕，在彈出的下拉單中選擇deflectors項，在命令面板上單擊sdeflector鈕，在top中創建一個導向板sdeflector01，如下圖所示。

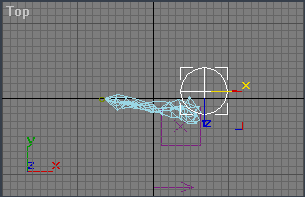

　　8、下面我們來為剛剛創建的導向板制作一段動畫，打開動畫記錄，移動時間滑塊到１００幀，拖動我們制作的導向板沿著紅旗的表面移動一段距離，如下圖所示。

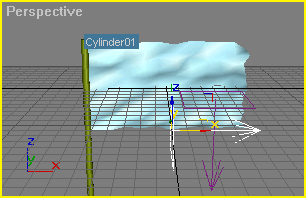

　　9、我們來把剛制作的這段動畫加入到對紅旗飄動的影響中，在場景中選擇紅旗物體，單擊modify進入修改面板，在修改面板的下面deflectors項的下面，單擊add鈕，在視圖中單擊我們創建的導向板對象sdeflector01，把導向板的動畫影響加入到場景中，如下圖所示。

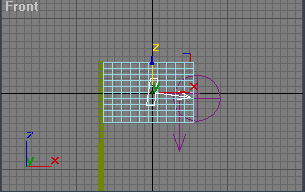

　　10、為了使效果更加理想，貼近實際，我們?cè)賮碓O(shè)計一下風力的影響效果，打開動畫記錄，拖動時間滑塊到第３０幀，使用旋轉工具對場景中的風力進行旋轉一定的角度，再拖動時間滑塊到第６０幀，再使用旋轉工具對場景中的風力旋轉一定的角度，如下圖所示。

11、下面我們把重力影響加入到場景中，在視圖中選取紅旗對象，單擊modify進入修改面板，在命令面板的下方forces and deflectors選項的下面單擊add鈕，然后在視圖中單擊我們?cè)谇懊鎰?chuàng)建的重力gravity01，為紅旗加入重力效果，使紅旗在飄動的過程中略微有一點下垂，這樣更加真實。在視圖中選取重力對象，單擊modify進入修改面板，在命令面板的force項下，設置strength的值為0.05左右，這樣風力不至于太大。如果風力過大，那么紅旗就會下垂得很歷害。

　　12、下面我們來播放動畫看一看效果，如果感到對紅旗的飄揚效果不太滿意，可以進一步的調整風力、重力、以及導向板的設置，直到我們滿意為止。

　　13、下面我們來為紅旗設置材質，單擊material editor鈕，打開材質編輯器，單擊第一個材質視窗，將此材質賦給紅旗物體，單擊diffuse過渡色右邊的按鈕，在彈出的窗口中點取bitmap貼圖類型，選取我們提供的一個黨旗的圖片點此下載圖片作為貼圖文件，完成貼圖的設置。最后單擊工具行中的（RENDER SCENE)渲染鈕, 設置動畫為１００幀，最后單擊下面的渲染鈕，即可生成我們需要的動畫文件。如下圖所示，點擊圖片即可觀看動畫。
