放樣建模是3DS MAX的一種強大的建模方法，在放樣建模中還可以對放樣對象進行變形編輯，包括Scale（縮放變形）、Twist（旋轉變形）、Teeter（傾斜變形）、Bevel（倒角變形）、Fit（擬合變形）。而在所有的變形工具中Fit工具的功能最為強大。使用Fit工具只要繪制出對象的頂視圖、側視圖和截面圖就可以創建出復雜的幾何對象。下面就以制作一臺顯示器為例說明Fit工具的用法。

　　創建放樣路徑

　　進入3DS MAX后，選擇File（文件）菜單下的Reset（重新設定）項，重新設定你的系統。點擊命令面板中的Create中的Shapes按鈕，進入二維圖形的創建。利用Line（創建直線）工具，在Front（前視圖）中創建顯示器的頂視圖、側視圖和截面圖，并在Name And Color卷展欄中命名為“頂面形”、“側面形”和“截面形”。在Top（頂視圖）中創建放樣用的路徑Line1（如圖1）。

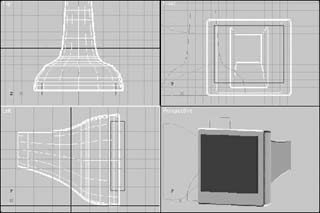

圖1

　　Fit放樣

　　用選擇移動工具選中段放樣線，在創建命令面板中點擊并在其窗口下拉菜單中選擇 Compound Objects（合成物體），在確認選中放樣直線Line1的情況下點擊Loft 按鈕，在下拉菜單中單擊Get Shape（拾取截面）按鈕，在前視圖中拾取截面形，放樣截面。點擊（Modify）修改按鈕，進入修改器。在卷展欄中打開Deformations（變形）卷展欄，從中選擇“Fit”按鈕并單擊，在打開的 Fit Deformation（X）卷展欄中關閉鎖定X、Y軸按鈕，單擊鎖定X軸按鈕，單擊手形拾取按鈕，在前視圖中拾取側面形?；氐?Fit Deformation（X）（適合變形對話框），在對話框中將拾取的側視面橫置，方法是單擊逆時針旋轉90度按鈕，并單擊適配按鈕，使圖形和路徑適配。單擊鎖定Y軸按鈕，在前視圖中拾取頂面形，并用同樣的方法使對話框中的頂視面形橫置適配。利用旋轉選擇工具在各視圖中調整顯示器的角度。注意：在Fit Deformation（X）卷展欄中一定要將拾取的圖形橫向放置，并將顯示器的前面朝向同一個方向。為機殼設置顏色為米黃色（參考值為：Red=255、Green=255、Blue=220）。

　　制作顯示器

　　1、制作顯示屏。單擊命令面板上的（Create）中的Geometry按鈕,進入三維形體的創建。在下拉菜單中選擇Standard Primitives（標準原始的創建類型），單擊Object Type（物體類型）中的Box（長方體）按鈕，在前視圖中參照顯示器的大小，創建具有一定厚度的長方體。用主工具行中的Select and Move（選擇并移動）按鈕，在各視圖中調整和顯示器機體的位置（如圖2）。在Geometry三維形體創建的下拉菜單中選擇Compound Objects（復合物體）。選中顯示器機體，單擊Boolean（布爾運算）按鈕，在Pick Boolean（拾取布爾）卷展欄中，單擊 Pick Operand B（拾取B物體）按鈕，選中下面的Move（移動）選項。在Parameters（參數）卷展欄的Operation（操作）中選擇SuBTraction[A-B]（差運算A-B）。視圖中單擊剛做出的長方體，做出顯示器屏幕處的凹陷。前視圖中再作一盒子，底面略大于顯示器的凹陷，有一定厚度即可，顏色設定為黑色做顯示屏。

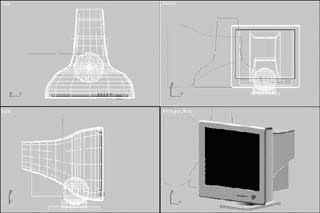

圖2

　　2、制作底座。首先做一個長方體置于顯示器的后下部，完善機體的形狀，然后單擊Geometry三維形體創建，在Standard Primitives單擊Geo Sphere按鈕，在視圖中創建一球體作顯示器下面的軸。分別單擊命令面板中的Box、Cylinder按鈕在視圖中創建一個長方體和一個圓柱體作為底座。位置、大小應參看機體，顏色和機體相同。

　　3、制作按鈕。用圓柱做出電源開關大小的調節按鈕，注意和顯示器的大小、位置關系（如圖3）。

圖3

　　最后單擊主工具行中的按鈕渲染，渲染完成后，一個漂亮的彩色顯示器會出現在你的眼前。
