使用軟件：3ds max（插件groundwiz和powertranslator）、xfrog、rhino、photoshop
　　主要內容：多種3d軟件和插件在建模、貼圖、燈光和渲染中的應用

　　介紹
　　這幅作品是我參加cgarena garden（菜園）比賽并獲得二等獎（價值867美元的獎品）的作品，這次比賽由corel、realviz、gpu-tech、hyperfocal design和ambientlight這些大公司贊助。

　　我使用了多種軟件來創建菜園場景，但主要的軟件是xfrog和3ds max。我首先在xfrog 3.5中進行植物建模。根據我要制作的植物種類，在xfrog中創建植物模型比在max中更快。更不用說xfrog可以更快速地調整對象元素。

　　[附] xfrog是用來創建結構的3d軟件，其主要用來對樹木、花朵、灌木叢、有機生物體、建筑及抽象生物體進行建模及動畫的創作。xfrog提供的模型庫有超過600種植物。所有的樹葉、枝乾、花朵等都采用實物掃描，更為真實。采用開放的光年(light years)系統，超越l-system，更快，更易控制，用戶可以自行輸入掃描的葉片或花朵等素材。


　　植物建模

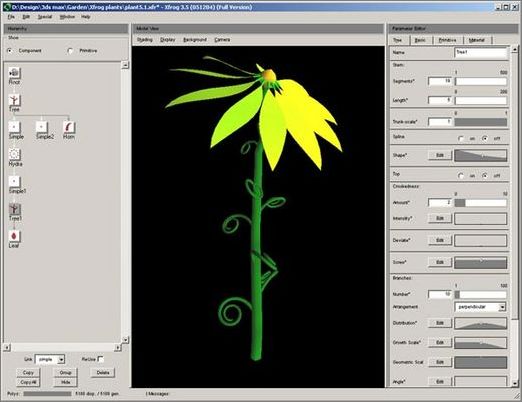

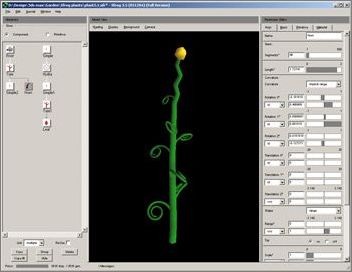

　　因此，第一步在xfrog中創建植物的莖和頂部，然后將各種類似葉子的卷曲元素添加到四周。

圖1

圖2

　　最后創建出植物的頂部。我還為不同的部分加入了一些基本的顏色明暗。我發現紋理在max中比在xfrog中更加健全和準確，因此我在max中制作所有的紋理。

圖3

|||

　　植物紋理

　　因為我要將紋理指定給葉子，所以我使用了unwrap uvw（展開uvw）編輯器中的“render uvw template”（渲染uvw模板）來導出葉子的輪廓。然后在photoshop中繪制通過unwrap uvw（展開uvw）修改器指定的各種葉子紋理。

圖4

　　四周卷曲的小葉子是比較難制作紋理的，主要因為我對使用unwrap uvw（展開uvw）修改器制作紋理感到相當生疏。

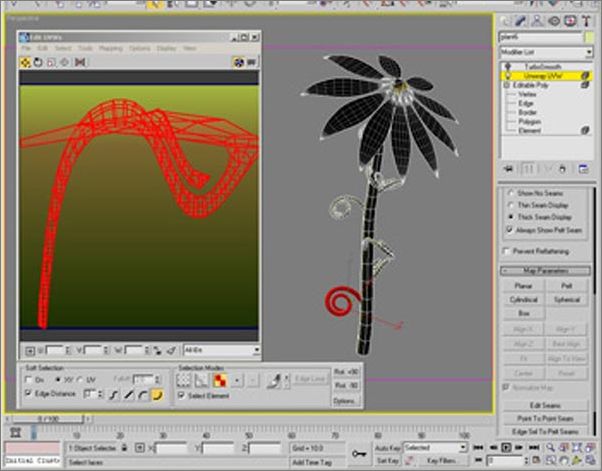

　　正如你看到的，我為植物的莖和卷曲的葉子使用了一張漸變貼圖。但問題是這些卷曲的葉子在展開編輯器中看起來十分地凌亂。

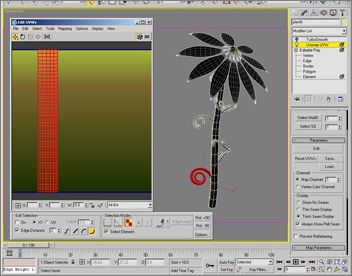

　　因此在做了很多工作以后，我可以解開它們的糾結，創建一個相當好的矩形，整齊的形狀讓漸變完美地從頂部到底部覆蓋。

圖5

圖6

　　這是最后渲染出來的植物。

圖7

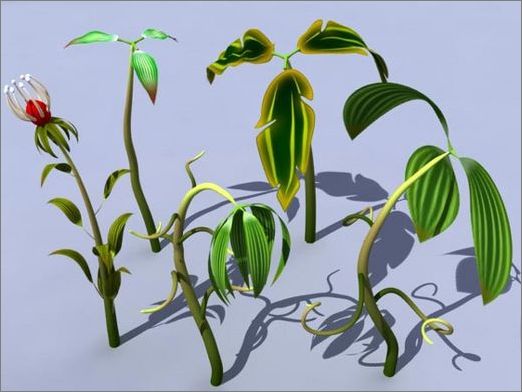

　　我使用同樣的方法制作出了其他的植物。在xfrog中進行建模，在max中進行貼圖，在photoshop中繪制葉子紋理。

圖8

|||

　　蘑菇建模

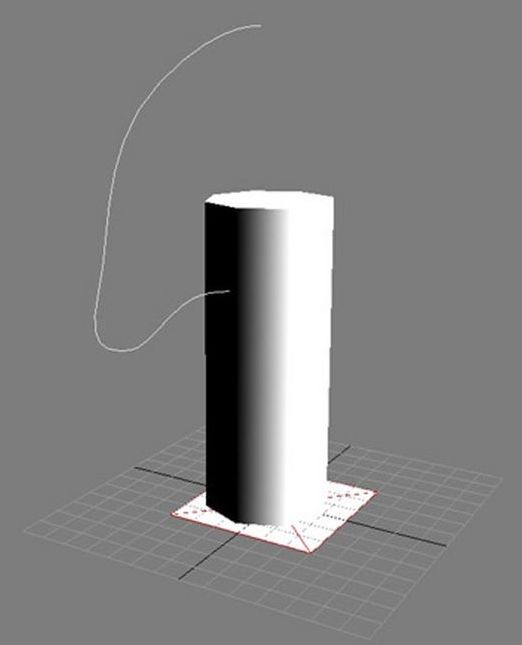

　　我在max中創建蘑菇模型。底部由一個圓柱體生成，頂部由一個車削對象生成。車削圖形是一個曲線輪廓。

圖9

　　我為底部添加了一個edit poly（編輯多邊形）修改器并調整了一些頂點。

圖10

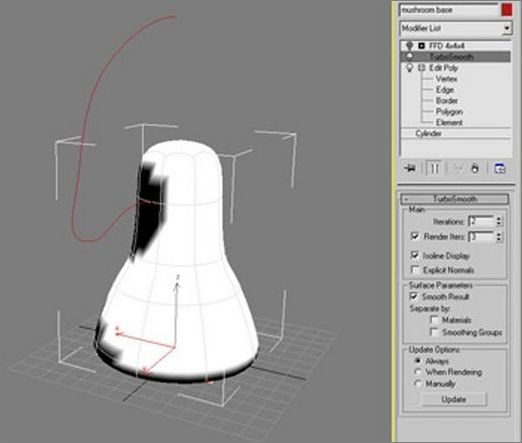

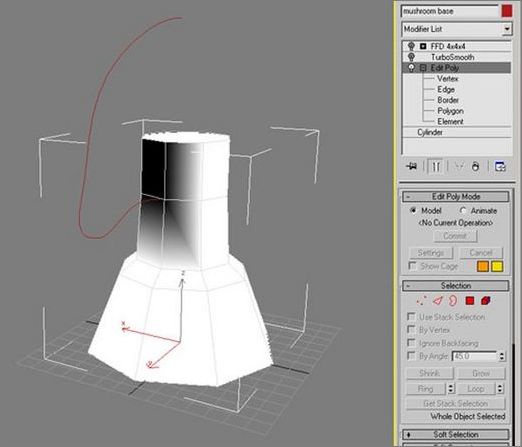

　　然后在蘑菇底部添加一個turbosmooth（超級平滑）修改器。最后，加入一個fdd 4×4×4修改器調整底部的整體形狀。

圖11

圖12

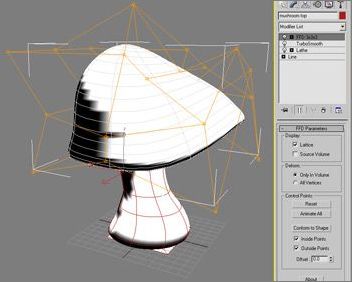

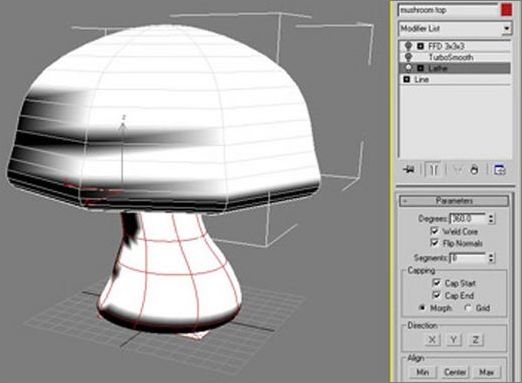

　　使用曲線進行車削制作出蘑菇的頂部，然后使用一個turbosmooth（超級平滑）修改器光滑模型。最后使用一個fdd 3×3×3修改器調整模型的形狀。

圖13

圖14

|||

　　蘑菇紋理

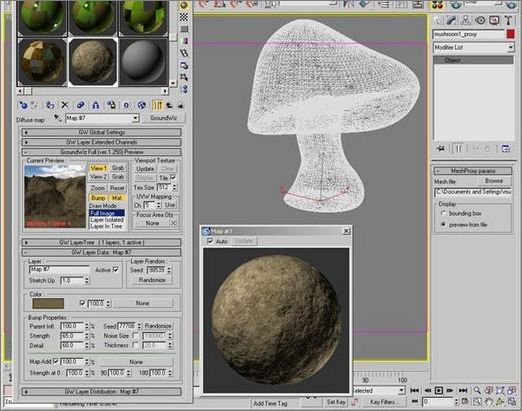

　　使用gugila groundwiz制作蘑菇底部的紋理。我發現這個插件不僅可以很好地制作出山脈的紋理，還可以制作各種生物的有凹凸感的表面。我不想讓蘑菇過于真實，使整個圖像保持一種卡通風格。

圖15

　　對于頂部，我使用了一張cellular（細胞）貼圖。這種貼圖允許我加入在卡通蘑菇上經?？吹降膱A點。通過使用gugila的groundwiz紋理加入凹凸。

圖16

圖17

|||

　　南瓜建模

　　我采用了一種不同的方法來創建南瓜。我最近購買了rhino 3，對這個軟件來說我是個新手，所以我認為這次是一個很好的練習機會。rhino是一個nurbs建模工具，不僅可以為工業創建精確的cad模型，還能制作出各種形狀不規則的生物模型。

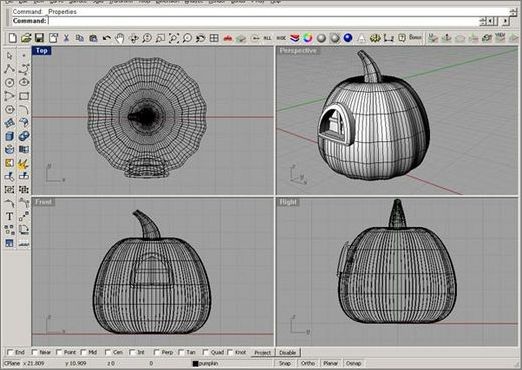

　　在下面，你可以看到在rhino中制作南瓜的一張截圖。模型主體通過旋轉一個南瓜的截面曲線得到，這是很簡單的一個步驟。然后雕刻出窗戶并加入頂部瓜瓣。

　　我使用npowersoftware開發的max插件powertranslator導入南瓜模型。powertranslator允許直接將rhino格式的nurbs模型導入到max中。你可以指定不同的設置來確定在max中顯示的精確度。

圖18

　　南瓜紋理

　　再次使用gugila的groundwiz為南瓜進行貼圖，它允許我為對象加入多個紋理圖層。

圖19

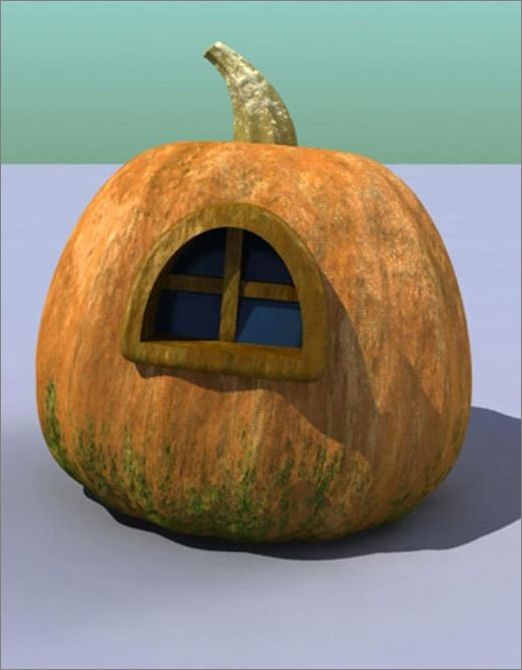

　　這是最終渲染出來的南瓜。

圖20

　　地面雜草

　　對于地面，使用開頭提到的創建植物的方法在xfrog中創建出雜草。然后將它們轉換為vray代理對象并使用gugila planter（種植器）將它們分散到表面上。gugila planter類似于max中的離散對象，并且不僅可以全面地控制種植什么、在哪里種植和如何種植，還能使用vray代理對象。而且它還有很多其他的優點。

圖21

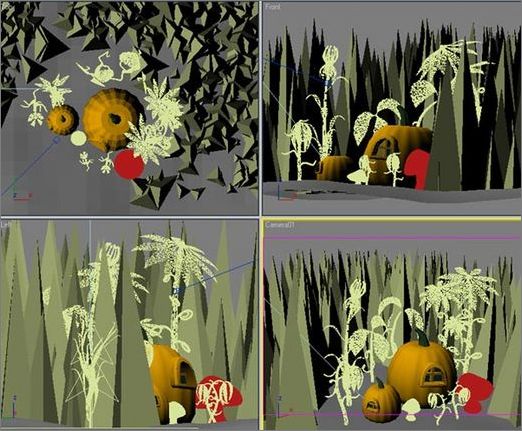

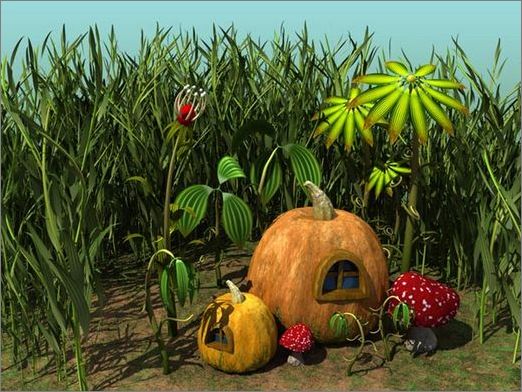

　　最后，這是包括所有植物并準備渲染的max場景的截圖。希望你能喜歡這個教程。

圖22

圖23
