效果圖

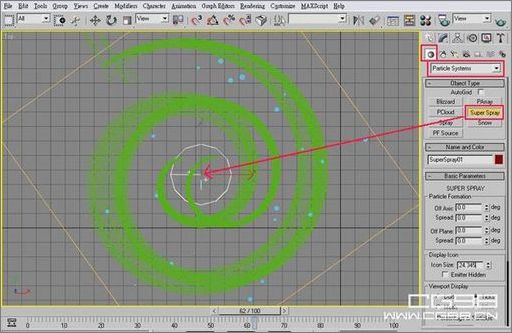

　　1.到上視圖，在螺旋體中央處建立一個 super spray 分子系統。

圖1

　　1.切換到前視圖，把 super spray 圖標移到螺旋體正下方如圖中所示之處。
　　2.確定分子噴出的方向?yàn)樯稀?br />　　3.分子系統參數設定如圖。
　　4.雖然螺旋體看起來像大便，我們不要管它。

圖2

　　現在導入煙霧：

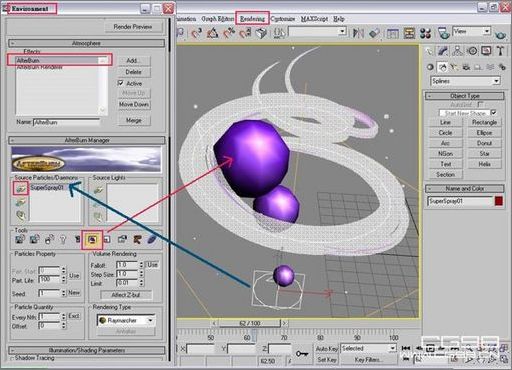

　　1.上方選單 rendering—> environment 增加 afterburn 大氣效果(此功能非max內建)。
　　2.source particles 選擇剛剛建立的 super spray 分子系統。
　　3.可以點選圖中屏幕小圖標開啟煙霧預覽，快速預覽分子形狀和大小。

圖3

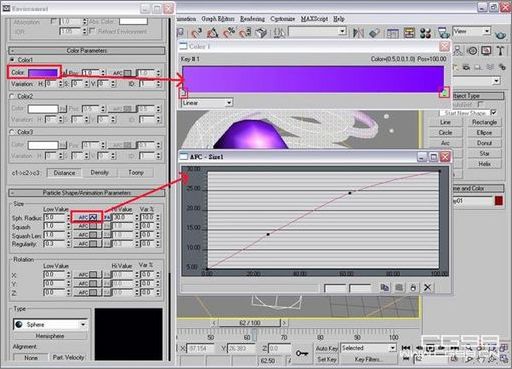

　　設定 afterburn 參數：

　　1.鼠標雙點 color 出現漸層配色條，分別雙點配色條左右下方小箭號，改變漸層色如圖所示。
　　2.sph.radius 的 low value 值設為 5.0 ； hi value 設為 30.0；var% 設為10。
　　3.圖中框選的 afc 按鈕，點選鼠標右鍵，選擇 enable ，按下按鈕開啟半徑生長曲線編輯。
　　4.曲線設為圖中約略形狀，鼠標點擊曲線可加控制點。

圖4

　　1.類似設定方法，接下來設定 noise shape 和 noise animation 參數如附圖。
　　2.修改 density 曲線目的是為了讓煙霧出現由淡漸濃的效果。

圖5|||

　　基本煙霧設定完成，可以試著 render 一張查看預覽。

　　現在開始說明制作星星環繞的效果：

　　1.建立一個螺旋體，這是給星星分子移動的路徑，設定參數如圖。

圖6

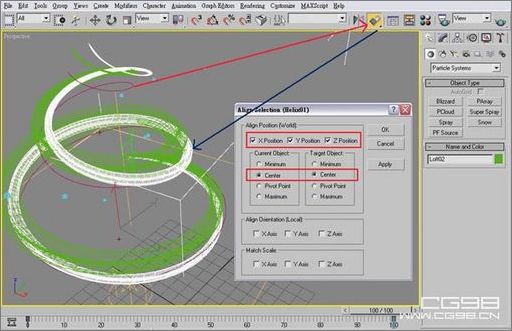

　　現在把建立的路徑對齊之前的螺旋體：

　　1.在點選路徑的情況下，按下工具列上方的對齊按鈕，再選擇要對齊的螺旋體對象。
　　2.出現對齊設定窗口，勾選設定如圖，按下 ok。

圖7

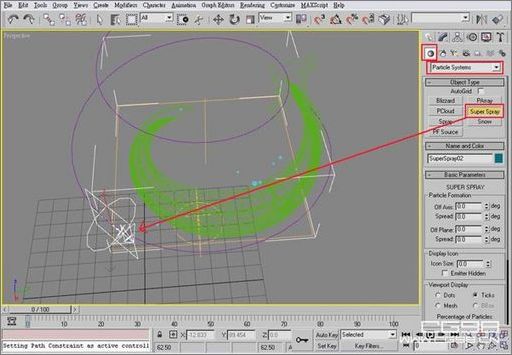

　制作星星分子發射系統：

　　1.再度建立一個 super spray 分子，位置和方向移動到圖中約略地方。

圖8

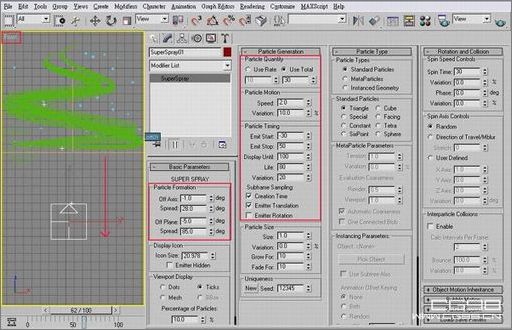

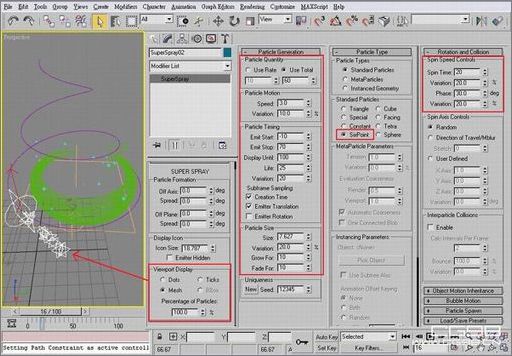

　　1.分子系統參數設定如圖。
　　2.如果設定成功，拉動動畫時間滑塊可以看到成功射出星星形狀的分子。

圖9

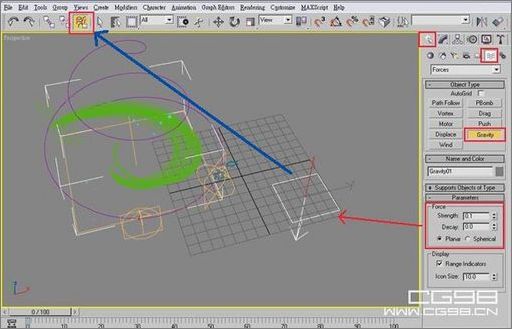

　　給一個重力因子，讓星星射出后稍微往下掉落：
　　1.建立一個 gravity ，設置參數如圖。
　　2.按下上方工具列的 bind to space warp 按鈕，將重力影響連結給星星的分子射出系統(super spray02)。
　　3.連結成功 super spray02 圖標會閃動一下。

圖10|||

　　設定分子系統沿著路徑移動的動畫：
　　1.點選 super spray02，上方工具列選擇 animation----> constraints ----> path constraint ，連結給之前的螺旋體路徑。
　　2.成功后會發現 super spray02 自動依附在路徑上了。

圖11

　　制作移動動畫：

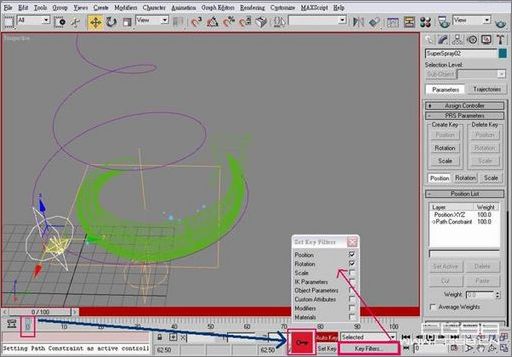

　　1.把 super spray02 移到約略處，在 frame 1 處手動打上關鍵楨，key filters 設定如圖。

圖12

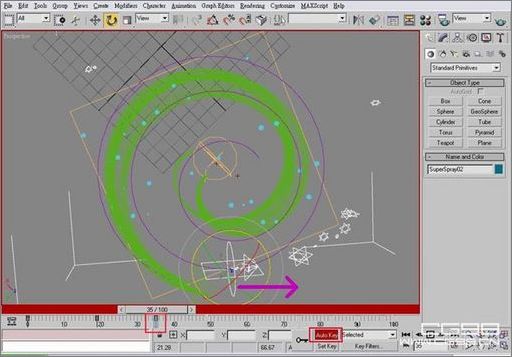

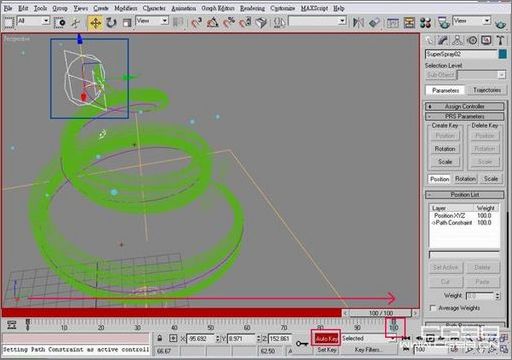

　　1.按下 auto key 按鈕啟動自動紀錄關鍵楨。
　　2.拉動時間滑塊到 frame 100，移動 super spray02 到螺旋體路徑最上方處。

圖13

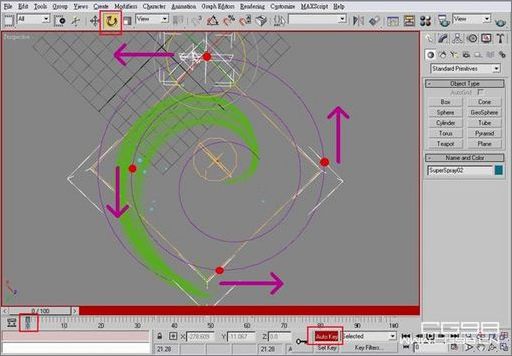

　　接下來要手動設定分子射出的方向了，目的是要分子系統沿著路徑自行轉方向，而不是永遠朝同一方向射出：

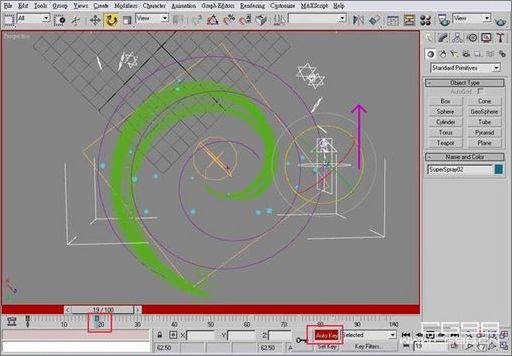

　　1.如圖，由上方看螺旋體路徑，為了讓分子射出方向垂直切圓路徑，我把圓形分四個控制點，只要在那四個點設定好旋轉方向即可。
　　2.確認 auto key 啟動狀態。
　　3.選轉分子射出方向?yàn)樵撎幍恼蠓?，自?dòng)紀錄 key 。

圖14

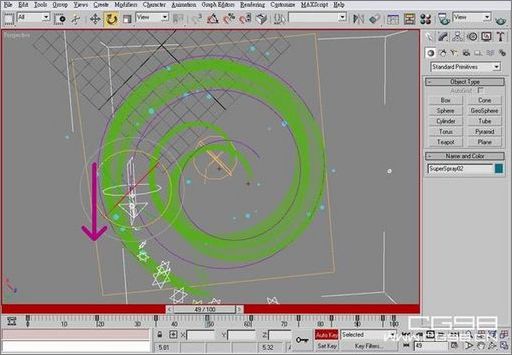

　　1.拉動時間滑塊，直到分子移動到第二個控制點，選轉射出方向?yàn)檎蠓?，自?dòng)紀錄一個 key。

圖15|||

　　1.同樣方法，再度拉動時間滑塊，直到分子移動到第三個控制點，選轉射出方向?yàn)檎蠓?，自?dòng)紀錄一個 key。
　　2.如此類推，如果有人會設定分子自動沿著路徑轉方向的方法，還麻煩提示一下。

圖16

　　如圖所示，分子選轉方向的動畫設置完成。

圖17

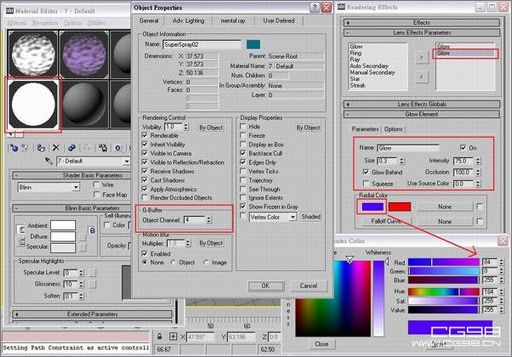

　　分子設定終于告一段落，現在指定材質和光暈效果：
　　1.把先前的分子材質再度指定給 super spray02。
　　2.點選場景中 super spray02 圖標，按下鼠標右鍵，開啟 properties 窗口，object channel 設定為 4。
　　3.rendering effects 增加一個 glow 效果，記得 object id 設定為 4；其它參數設定則如圖。

圖18

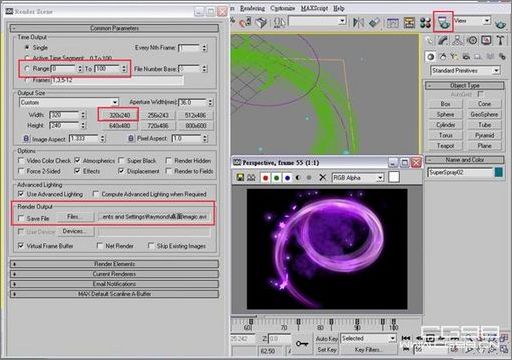

　　現在可以 render 動畫了！
　　全部教程到此結束。

圖19

　　教程結束！效果如下：

圖20
