爆炸燃燒在很多的影視作品中經常見到，給人們很強的視覺震撼！今天，大家就跟隨著筆者來通過3dmax9.0制作爆炸燃燒效果吧……

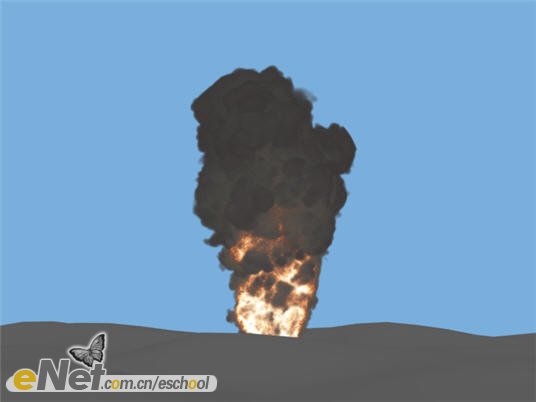

先看一下最終效果：

一、繪制場景

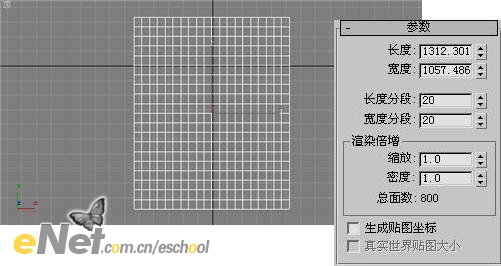

1、啟動3dmax9.0，點擊“創建”命令面板中的“幾何體”按鈕，在創建面板中點擊“平面”，在頂部視圖中繪制一平面plane01，作為地面，參數可以調整到合適的大小，如圖1所示。

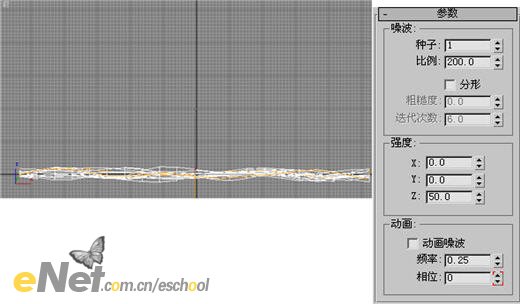

2、點擊“修改”命令面板，在“修改器列表”下拉框中選擇“噪波”項，并打開“參數”欄修改其相關值，如圖2所示。

|||

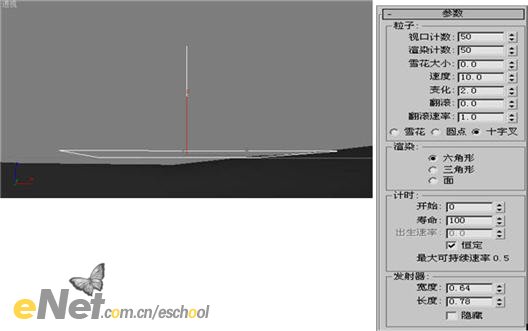

 3、點擊“創建”命令面板中的“幾何體”按鈕，在下拉框中選擇“粒子系統”項，單擊“雪”按鈕，在透視圖中繪制一粒子系統snow01，方向向上，打開“參數”卷展欄，調整其相關值，如圖3所示。

4、點擊“創建”命令面板中的“輔助對象”按鈕，在下拉框中選中“afterburn daemons”項，點擊“explode”按鈕，在視圖中繪制一爆炸對象explode01，如圖4所示。

小提示：afterburn daemons作為3dmax中煙火特效插件，能夠真實的反應出各種煙霧、大氣特效，并可以通過設置來改變運動風向和衰減受重。

5、點擊“渲染”菜單中的“環境”命令，打開窗口，在大氣卷展欄下，點擊“添加”按鈕，在“添加大氣效果”窗口中選擇“afterburn”項確定。

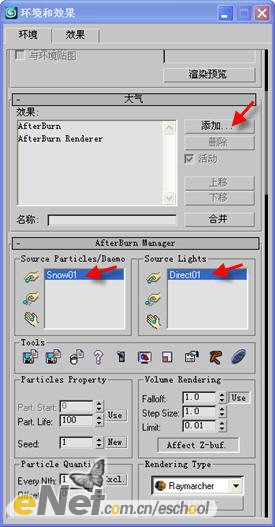

6、在“afterburn manager”卷展欄下，在“source particles/daemo”列表下點擊“pick particles/daemo”按鈕在視圖中選擇snow01，同時在“source lights”列表下pick場景中的目標平行光direct01（這個實體事先需要通過“燈光”面板創建一個）。如圖5所示。

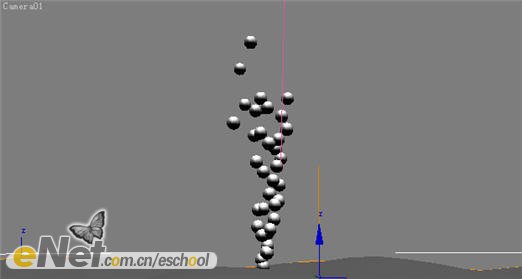

小提示：將動畫區中的時間滑塊拖動到粒子系統開始釋放的過程幀上，比如70幀，點擊“tools”欄下的show in viewport按鈕可以查看到實體效果，如圖6所示。

 |||

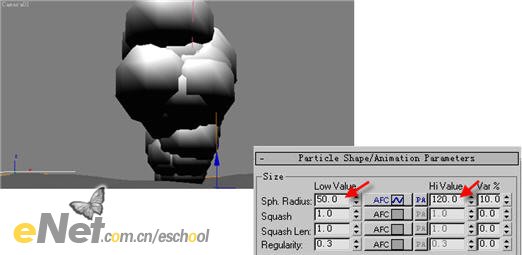

 7、采用默認方式看到的粒子系統，表現煙霧粒子的體積過于小，密度也是不夠，因此下一步需要調整。打開“particle shape/animation parameters”卷展欄，右鍵啟用sphere radius afc，并調整高低值，如圖7所示。

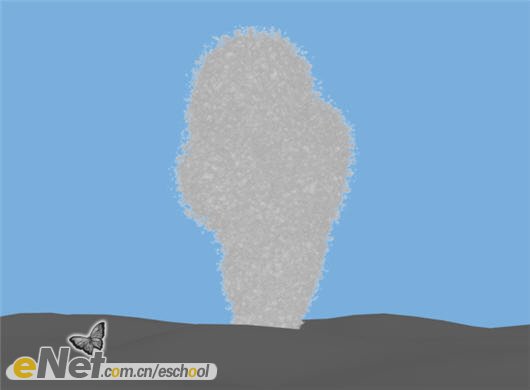

8、點擊快速渲染按鈕對第70幀進行渲染，可以看到效果如圖8所示。

小提示：煙霧的大小上下差看上去差不多了，但仔細觀察發現每塊的噪波還是很小，不能很好的表現出濃煙霧一圈一圈上升的感覺。

小提示：煙霧的大小上下差看上去差不多了，但仔細觀察發現每塊的噪波還是很小，不能很好的表現出濃煙霧一圈一圈上升的感覺。

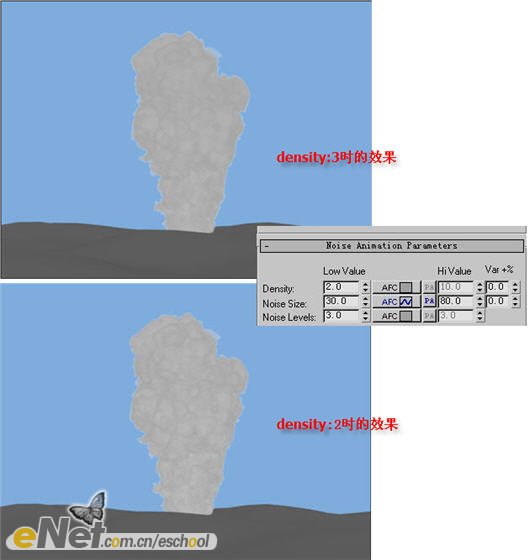

9、在“noise animation parameters”卷展欄下，修改density為2，啟用noise size afc，修改low、high相應值，如圖9所示。

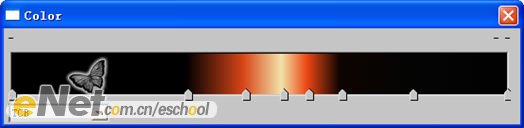

10、爆炸時的粒子效果基本表現出來了，接下來開始設置爆炸燃燒的煙霧效果。選中explode01，進入“修改”命令面板，右鍵點擊“白顏色漸變”區域，選擇“加載”命令，將事先準備好的漸變文件explode.agt導入，如圖10所示。

11、回到環境和效果窗口中，點擊“pick particles/daemons”按鈕，在視圖中選擇explode01，將它添加進source particles/daemo列表中。打開“color parameters”卷展欄，右鍵點擊顏色漸變區域，選擇“keyless mode”，如圖11所示。



|||

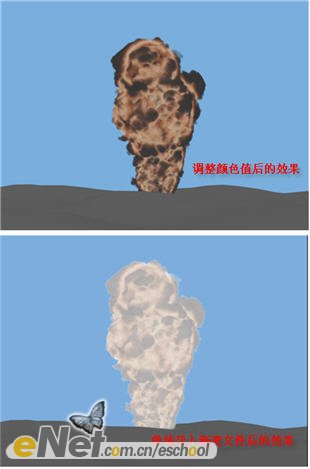

小提示：為了更好的體現出爆炸時的煙霧火效果，必須要對顏色進行設置為黑，才能產生濃煙陰影的效果。如圖12所示。

12、但通過分析后，發現火焰太高，應當是底部火焰很旺，越到頂部也越顯得濃煙黑色才是。選中explode01，回到修改面板中，右鍵點擊啟用“key shift with age afc”，右鍵啟用“multiplier afc”，并修改為10。渲染效果如圖13所示。

13、為了產生火與煙的強烈對比，啟用燈光陰影效果，回到環境和效果窗口中，在“illumination/shading parameters”卷展欄下，勾選“self shadows”項。選中direct01，打開“常規參數”卷展欄，啟用陰影，并在下拉框中選擇“ab ray trace shadow”項。

二、最終渲染

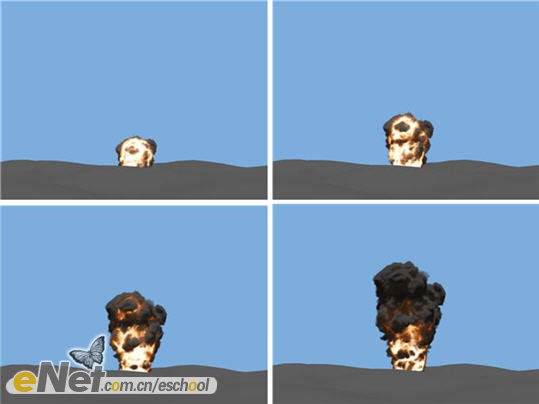

1、拖動動畫區中的時間滑塊，可以從頭觀看到爆炸燃燒的效果，點擊快速渲染，拾取連續幀，效果如圖14所示。

2、將滑塊拖到最后幀上，點擊快速渲染，可以看到效果如圖15所示。
