小時侯，筆者經常拿著一塊磁鐵用它吸吸鐵棒，吸吸土壤中的鐵屑，把玩的不亦樂乎！今天，我們就通過3damx9.0來制作一個磁鐵動畫的效果吧……

　　先看一下最終效果：

　　一、繪制實體

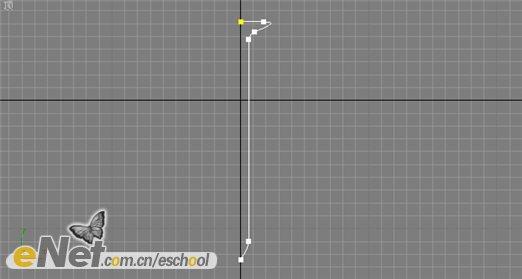

　　1、單擊“創建”命令面板，單擊“圖形”按鈕進入其創建面板，點擊“線”按鈕，在頂視圖中繪制一線條line01。如圖1所示。

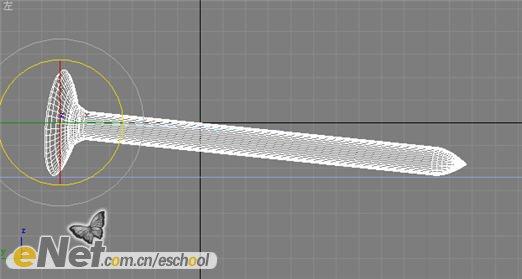

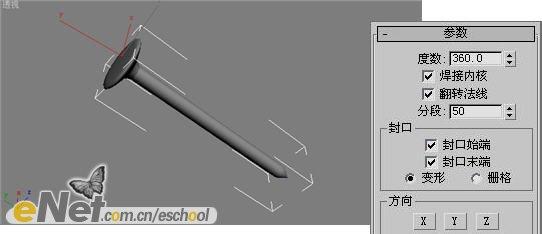

　　2、單擊“修改”命令面板，在“修改器列表”下拉框中選擇“車削”項，產生旋轉實體，打開“參數”卷展欄，調整方向，修改后效果如圖2所示。

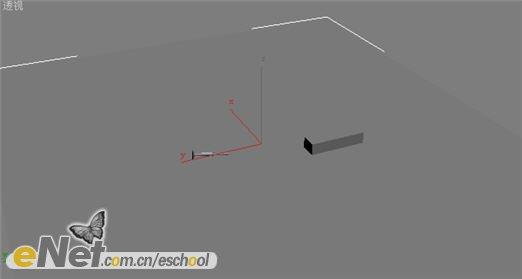

　　3、單擊“幾何體”按鈕進入其創建命令面板，點擊“長方體”按鈕，在視圖中繪制一長方體box01。同樣地，在“幾何體”面板中點擊“平面”按鈕，在視圖中繪制一平面plane01，作為地面背景，如圖3所示。

|||

　　小提示：為了體現出鐵釘尖部將來隨著磁鐵作移動，而尾部仍然位于平面上，我們需要調整它的軸心位置。

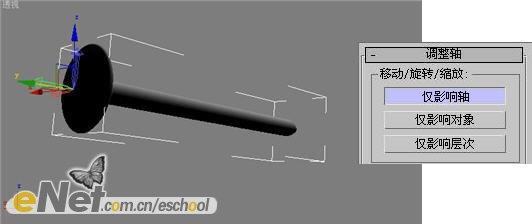

　　4、選中“line01”，單擊“層次”按鈕進入其命令面板，單擊“軸”按鈕，打開“調整軸”卷展欄，單擊“僅影響軸”按鈕，將線條的軸心移動到相應的位置，如圖4所示。

　　5、用工具欄上的“選擇并旋轉”按鈕，調整視圖中的鐵釘放置的位置與方向，如圖5所示。

　　6、選中l(wèi)ine01，單擊“動畫”菜單中的“約束－注視約束”命令，然后在視圖中選擇長方體box01，如圖6所示。

　　小提示：此時指定約束后，鐵釘將以法線方式與長方體對齊，這時的相對位置就會發生變化，而我們需要讓它保持原來的樣子。

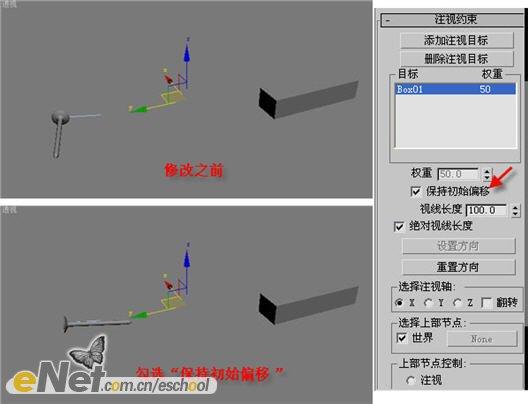

　　7、選擇line01，單擊“運動”按鈕進入其命令面板，打開“注視約束”卷展欄，選擇“保持初始偏移”復選項。如圖7所示。

|||

　　二、材質配置

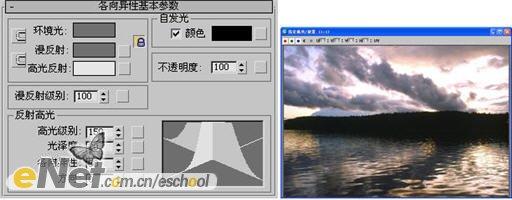

　　1、打開“材質編輯器”窗口，選中第一個樣球，在“明暗器基本參數”卷展欄中選擇下拉框中的“各向異性”項，并設置其參數，為“反射”貼圖指定一有金屬光澤的圖片，如圖8所示。

　　2、將第一個材質球賦予line01。

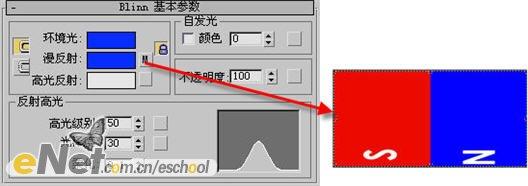

　　3、選中第二個樣球，打開“blinn基本參數”卷展欄，指定環境光、反射高光。為“漫反射”添加一磁鐵外表圖片，如圖9所示。

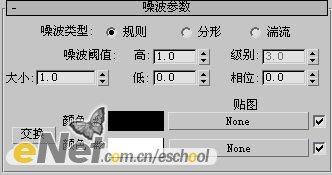

　　4、再為“凹凸”貼圖指定一噪波貼圖，并調整其參數，如圖10所示。

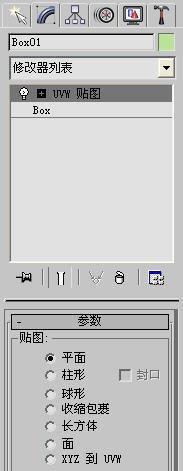

　　5、點擊長方體，進入其“修改”命令面板，選擇“修改器列表”下拉框中的“uvw貼圖”項，調整其參數，如圖11所示。

|||

　　6、將第二個樣球材質賦予box01。同樣的，為地面背景賦予一個木材材質。

　　7、單擊動畫控制區中的“自動關鍵點”按鈕，移動視圖中的長方體，為它設計不同的幾個位置，從而產生動畫效果。

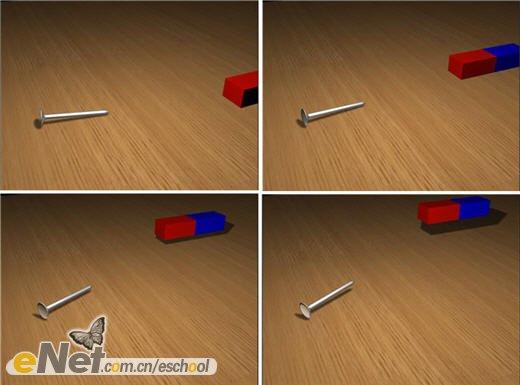

　　8、最后，點擊“播放”按鈕可以查看連續動畫效果，截圖如圖12所示。

　　9、點擊“快速渲染”按鈕，可以看到最后的動畫幀渲染效果，如圖13所示。
