記得小時候在家里的庭院中種著牽?；ǎ利惖幕ò昕偸墙o人一清新的感覺。今天，我們就通過3damx9.0來制作一朵紫色牽?；ò?hellip;…
先看一下最終效果：
一、繪制實體

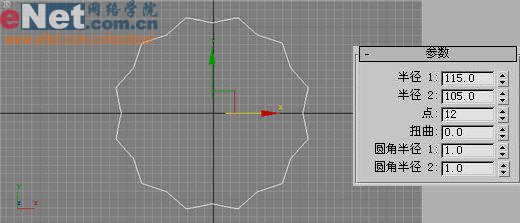

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”按鈕進入其創建圖形命令面板，點擊“星形”按鈕，在頂部視圖中繪制一星形star01，進行參數定義，如圖1所示。

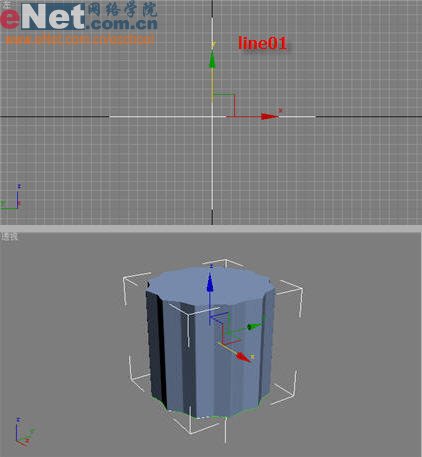

2、繼續在“圖形”創建命令面板中點擊“線”按鈕，在前視圖中新建一線條line01，然后選擇星形star01，單擊“幾何體”按鈕進入其創建命令面板，在下拉列表中選擇“復合對象”項，單擊“放樣”按鈕進入其屬性面板，單擊“獲取路徑”按鈕，在視圖中單擊“line01”，得到放樣物體“loft01”，如圖2所示。
|||

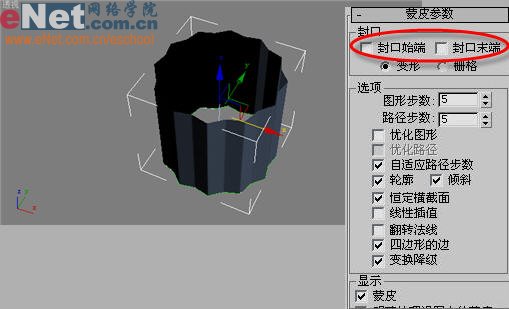

3、選中l(wèi)oft01，單擊“修改”命令面板，展開“蒙皮參數”卷展欄，去掉放養物體上下端的封蓋，如圖3所示。
小提示：模型的面都是矢量的，只有從模型的正面看去才能看見，從背面看去是不可見的，因此為了方便為其指定一種雙面材質。

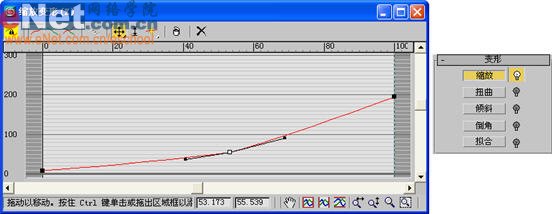

4、選中l(wèi)oft01，單擊“修改”命令面板，展開“變形”卷展欄，單擊“縮放”按鈕，在彈出的面板中修改其曲線，形成花的樣子，效果如圖4所示。

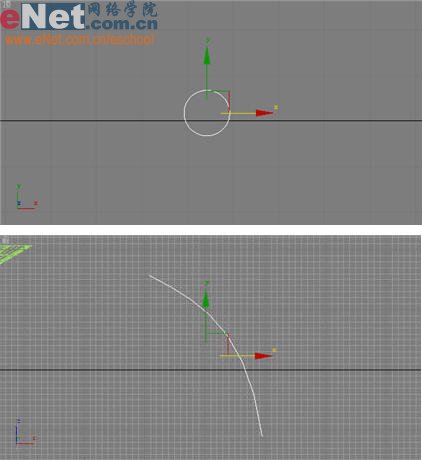

5、點擊“創建”命令面板中的“圖形”按鈕進入其面板，點擊“圓”按鈕，在頂部視圖中繪制一圓形circle01，同樣的，在前視圖繪制一線條line02，如圖5所示。

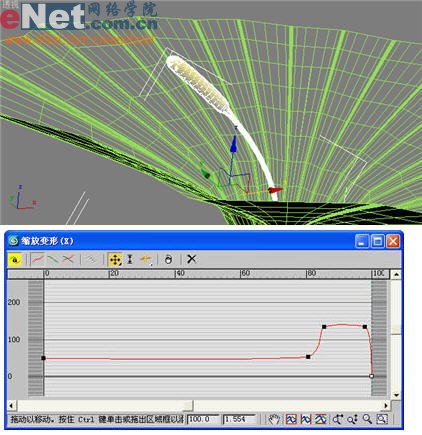

6、以circle01為截面，線條line02為路徑進行放樣，方法同步驟2，產生放樣物體loft02，同樣打開其“變形”卷展欄，單擊“縮放”按鈕，在彈出的面板中修改其曲線，并調整其到花的中央位置，作為花蕊，效果如圖6所示。
|||

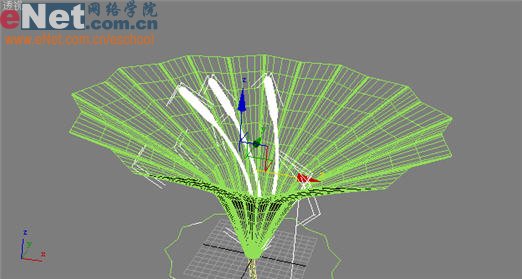

7、將調整后的花蕊進行復制，調整其位置，得到效果如圖7所示。

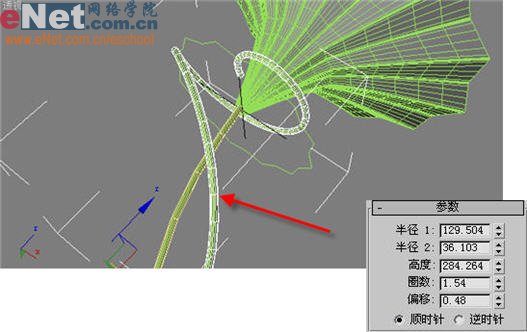

8、點擊“創建”命令面板中的“圖形”按鈕，進入其創建面板，單擊“螺旋線”按鈕，在視圖中繪制一螺旋線helix01，調整其參數，作為花的藤蔓，如圖8所示。
小提示：類似的創建方法用線條產生一花莖效果。

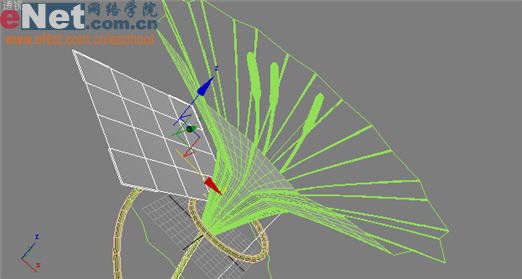

9、點擊“創建”命令面板中的“幾何體”按鈕，進入其面板點擊“平面”按鈕，在視圖中繪制一平面plane01，適當調整其大小及位置，將來作為葉子，如圖9所示。
二、材質配置

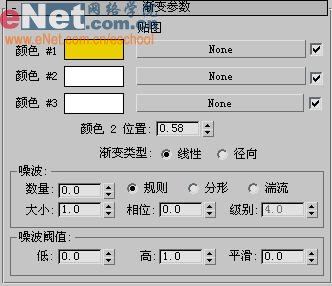

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“漸變”貼圖，進入其屬性面板，修改其參數，如圖10所示。
小提示：顏色1、顏色2、顏色3分別設定為三種漸變顏色，也可通過“none”按鈕進行設定貼圖；顏色2位置值用于設置顏色2的位置，當值為1時顏色2在最上層，整個貼圖相當于是顏色2與顏色3的漸變貼圖，反之，當值為0時相當于顏色1與顏色2的漸變貼圖；漸變類型用于設置時按線性或徑向方式進行漸變。
|||
2、將第一樣球材質賦予loft01。
3、選擇第二個樣球，同樣的打開“貼圖”卷展欄，為“漫反射顏色”定義一“漸變”貼圖，修改其參數，最終將材質賦予花蕊，如圖11所示。

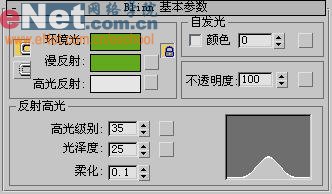

4、選擇第三個樣球，打開“blinn基本參數”卷展欄，修改其漫反射顏色及反射高光值，最終將材質賦予藤蔓及花莖，如圖12所示。

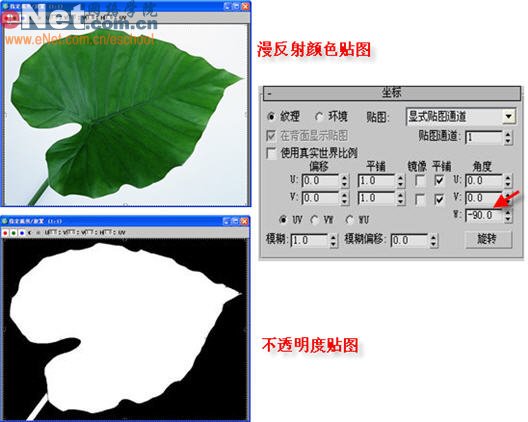

5、選擇第四個樣球，勾選“明暗器基本參數”卷展欄中的“雙面”項，打開“貼圖”卷展欄，為“滿反射顏色”、“不透明度”各指定一位圖，并適當調整其坐標角度，最終將材質賦予plane01，如圖13所示。
6、可以為場景中添加兩盞泛燈光，不用啟動陰影貼圖效果，最終渲染效果如圖14所示。
