記得小時候時常下冰雹，院子里的盆砸的砰砰作響，人不敢跑出去怕頭頂砸個包。今天，我們就通過3dmax9.0來打造一個冰雹效果吧……

先看一下最終效果：

一、繪制場景

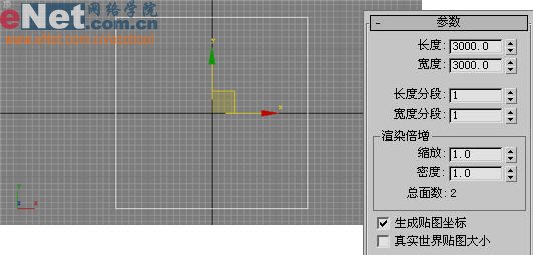

1、啟動3dmax9.0，點擊“創建”命令面板中的“幾何體”按鈕，進入其創建面板，點擊“平面”按鈕，在頂部視圖中繪制一平面，定義為地面，結合著左視圖將其調整到x為0、y為0、z為－10的位置，如圖1所示。

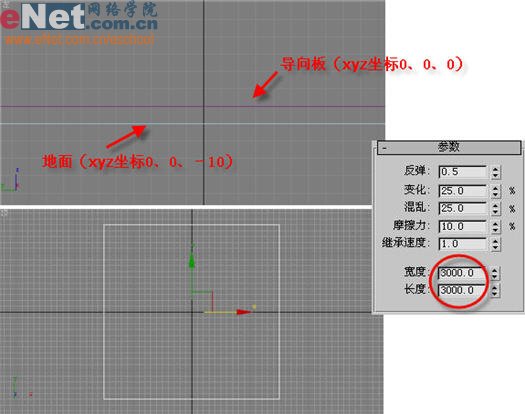

2、點擊“創建”命令面板中的“空間扭曲”按鈕，選擇下拉列表中的“導向器”項，進入其對象類型面板，單擊“導向板”按鈕，在頂部視圖中拖拽出一個導向板deflector01，作為冰雹下落后碰撞到的地面，調整其參數，并將其放置于x為0、y為0、z為0的位置，如圖2所示。

小提示：這里將二者放置與不同的位置是有門道的，因為冰雹與導向板碰撞后產生分裂，如果沒有最小的空間，產生的的冰雹實體會一半留在地面上面，一半留在地面下面，即二者不能一個位置上重合起來。

|||

3、點擊“創建”命令面板中的“空間扭曲”按鈕，在下拉列表中選擇“力”項，單擊對象類型中的“重力”按鈕，在頂視圖中繪制一重力gravity01，如圖3所示。

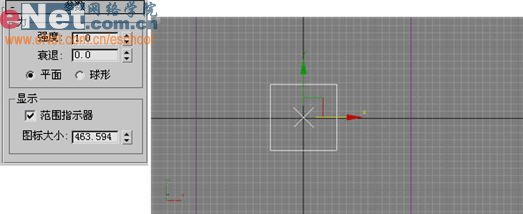

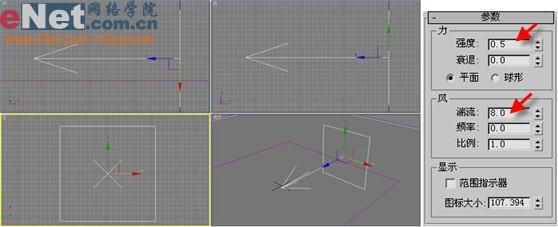

4、繼續在“力”項對象類型中單擊“風”按鈕，在左視圖中繪制一風wind01，并調整其參數，如圖4所示。

5、點擊“創建”命令面板中的“幾何體”按鈕，在下拉列表中選擇“粒子系統”項，點擊“pf source”按鈕，在頂視圖中繪制一粒子流pf source 01，如圖5所示。

小提示：將pf source 01放置在x為1500、y為0、z為2000的位置，在頂視圖中偏右些。

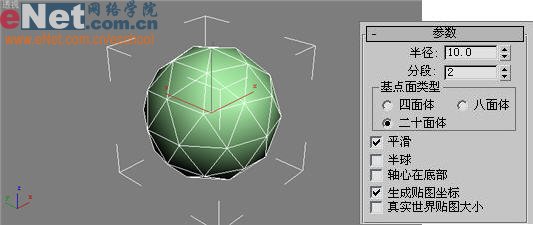

6、點擊“創建”命令面板中的“幾何體”按鈕，在下拉列表中選擇“標準基本體”項，進入創建面板，單擊“幾何球體”按鈕，在視圖中繪制一球體geosphere01，作為冰雹的模型，名稱為冰雹，如圖6所示。

|||

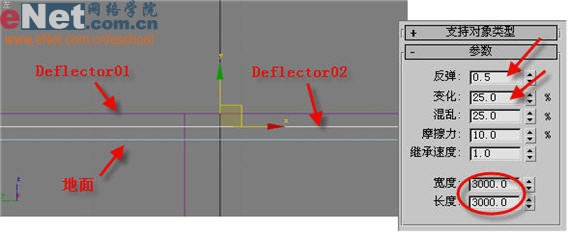

7、點擊“創建”命令面板中的“空間扭曲”按鈕，選擇下拉列表中的“導向器”項，進入其對象類型面板，單擊“導向板”按鈕，在頂部視圖中拖拽出一個導向板deflector02，作為另一個導向板，用于冰雹第二次與地面的碰撞，如圖7所示。

小提示：這個導向板是作為冰雹第一次碰撞后緊接著第二次的碰撞而設置的，因此從高度上要低于deflector01的位置，即x為0、y為0、z為－5。

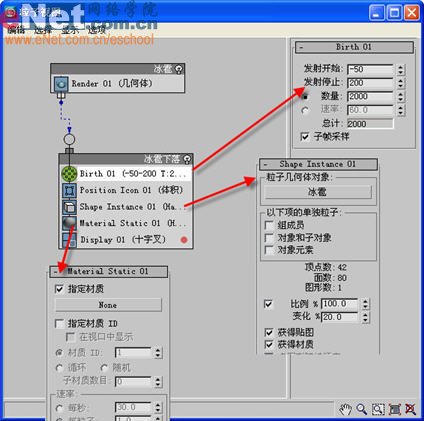

8、繼續在粒子流修改屬性面板上操作，在“設置”欄下勾選“啟用粒子發射”項，點擊“粒子視圖”按鈕，打開“粒子視圖”窗口，修改“event 01”為“冰雹下落”，刪除掉“speed”、“shape”、“rotation”等項，添加“shape instance”、“mterial static”兩項，如圖8所示。

小提示：在粒子幾何體對象欄中指定給前面繪制的“幾何球體（冰雹）”，在指定材質欄中開始為“none”，以后材質配置好后再為其指定。

|||

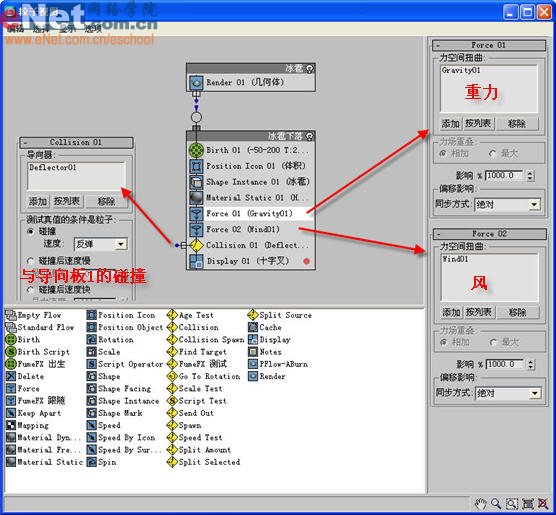

9、繼續在“粒子視圖”窗口中操作，從倉庫中拖拽出兩個“force”，分別為重力、風；從倉庫中拖拽出一個“collision”，為其設定參數，如圖9所示。

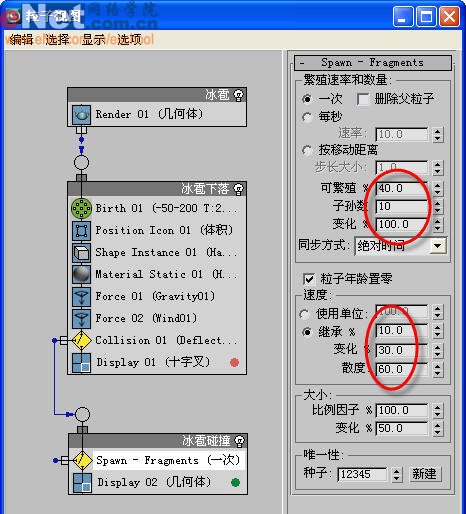

10、創建一新的事件，作為第一次碰撞變化，從倉庫中添加“冰雹碰撞”事件，定義發生繁殖分裂操作，如圖10所示。

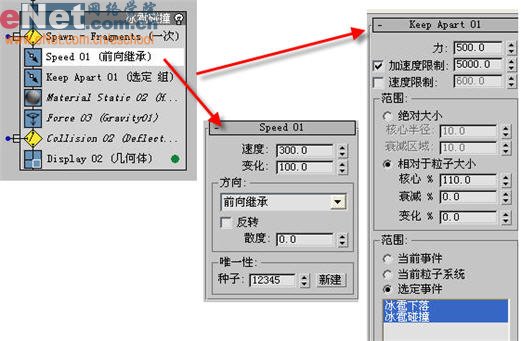

11、在“冰雹碰撞”事件中增加“speed”、“keep apart”等項，并相應調整它們的參數，如圖11所示。其他的幾項可從冰雹下落事件中拷貝（按住ctrl，用鼠標再依次點擊它們進行復制）。

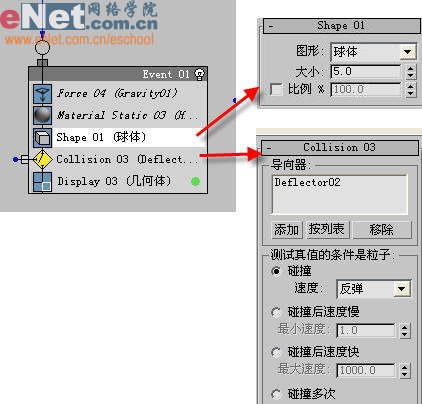

12、從“冰雹碰撞”事件中的“繁殖分裂”行動中產生一個新的事件，拷貝前面的“重力”、“材質”項目，從倉庫中增添一“shape”，“collision”，修改其屬性，如圖12所示。

小提示：這里冰雹受到第一次碰撞后，彈起來又受到了重力及發生與deflector02碰撞的事件。

|||

二、材質配置

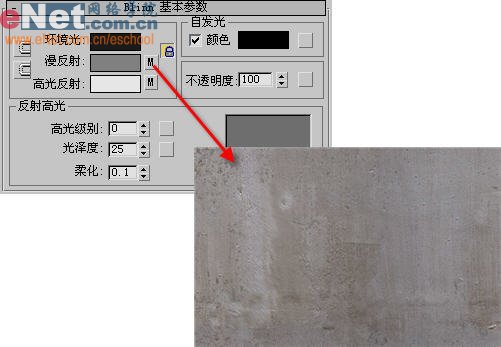

1、打開材質編輯器，選中第一個樣球，打開“blinn基本參數”卷展欄，定義環境光顏色、為漫反射指定一貼圖，并將它復制給高光反射、凹凸后面的“none”按鈕，如圖13所示。

2、將第一個樣球賦予地面。

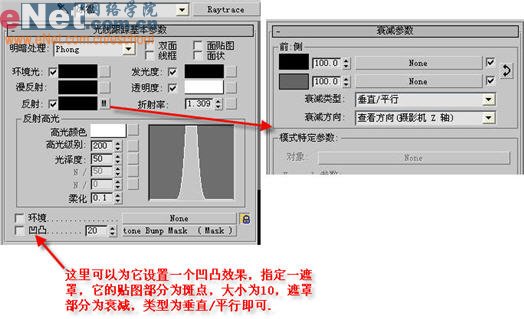

3、選中第二個樣球，更名為冰雹，指定光線跟蹤貼圖，并打開“光線跟蹤基本參數”卷展欄，為反射指定一個衰減貼圖，并修改反射高光等值，如圖14所示。
