今天，我們通過3damx9.0中的空間扭曲綁定來設計一個“集結號”波浪文字效果……

先看一下最終效果：

一、繪制場景

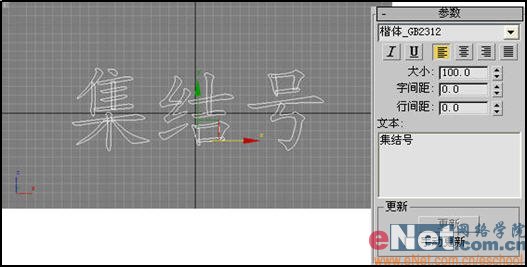

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“圖形”創建面板，點擊“文本”按鈕。在前視圖中繪制一文字text01，并適當調整其大小等參數，如圖1所示。

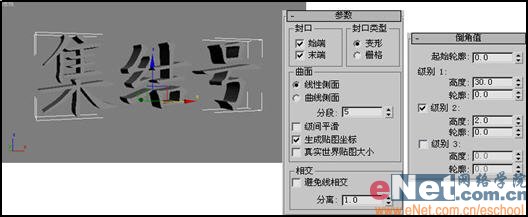

2、點擊“修改”命令面板，點擊“修改器列表”下拉框中的“倒角”項，打開其參數進行定義，如圖2所示。

|||

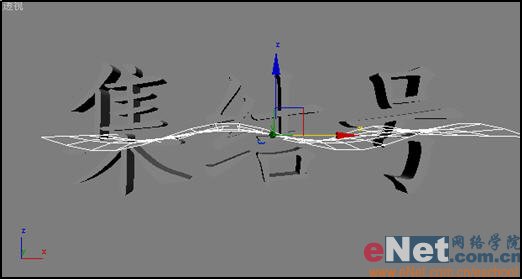

3、單擊“創建”命令面板中的“空間扭曲”按鈕進入其創建面板，在下拉列表中選擇“幾何/可變形”項，單擊“波浪”按鈕，在前視圖中拖拽出一個波浪wave01，并調整其位置，如圖3所示。

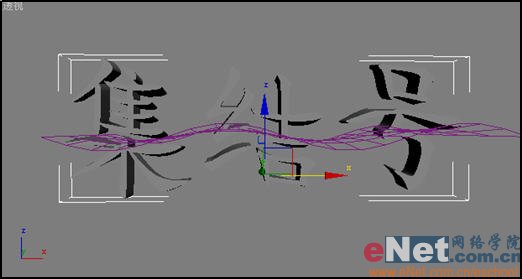

4、選中text01，單擊工具欄上的“綁定到空間扭曲”按鈕，然后選擇視圖中的wave01，此時文字就產生了波浪起伏的效果，如圖4所示。

小提示：在選擇wave01時，既可以直接在視圖中用鼠標單擊選擇，也可以按鍵盤上的h鍵彈出選擇面板進行選擇。

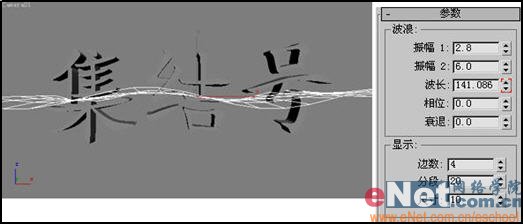

5、選擇wave01，進入“修改”命令面板進行操作，修改其參數，如圖5所示。

小提示：“振幅1”和“振幅2”值分別用來定義波浪中間和兩邊的振幅；“波長”值用來設定波浪的波長；“顯示”欄中的參數用來設定波浪在視圖中的顯示模式，與最終渲染效果無關。

6、選中wave01，單擊動畫區中的“自動關鍵點”按鈕，拖動動畫滑竿到第100幀處，調整其波長參數，如圖6所示，隨即再次點擊“自動關鍵點”取消動畫編輯狀態。

|||

二、材質配置

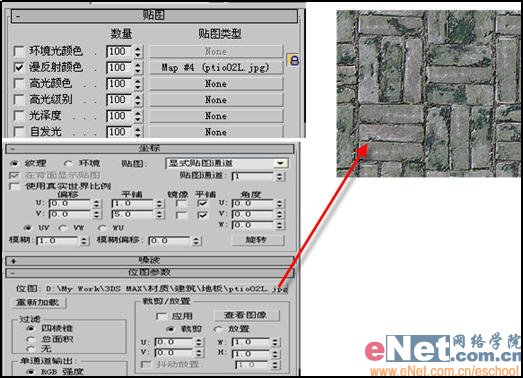

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射顏色”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為其指定一圖片，如圖7所示，將此材質賦予text01。

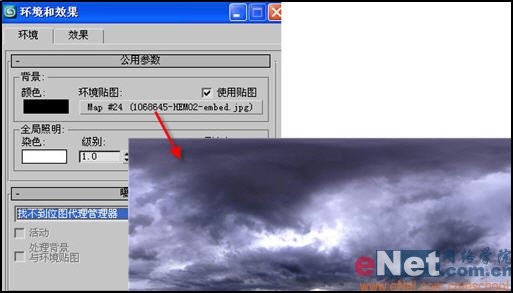

2、點擊“渲染”菜單中的“環境”命令，打開其窗口，啟用環境貼圖，并為其指定一天空?qǐng)D片，如圖8所示。

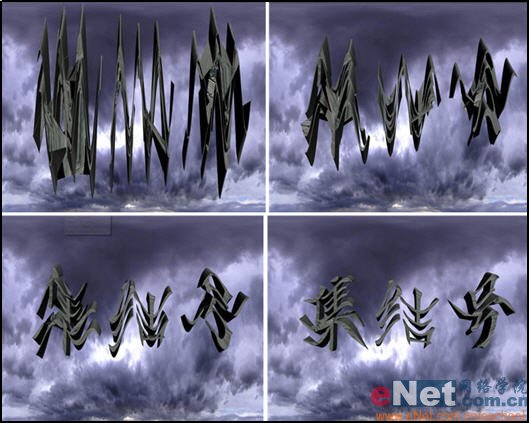

3、點擊工具欄上的“渲染場景對話框”按鈕，定義動畫活動范圍0－100，啟動渲染，可以看到連續的動畫效果，如圖9所示。

4、最終渲染完成動畫，效果如圖10所示。
