先看一下最終效果：

一、創建輪胎實體

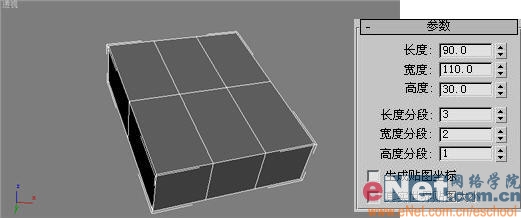

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。單擊“長方體”按鈕，在視圖中繪制一長方體box01，定義其尺寸，如圖1所示。

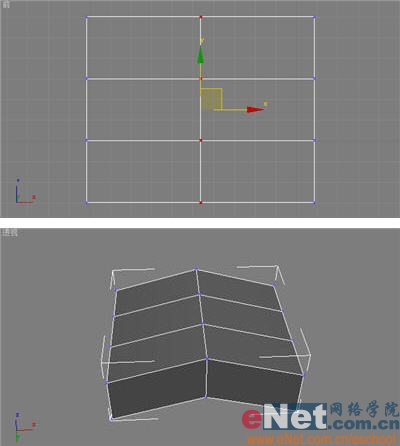

2、點擊“修改”進入其命令面板，在“修改器列表”下拉框中選擇“編輯網格”項進入其屬性面板，打開“選擇”卷展欄，點擊“頂點”按鈕，在前視圖中框選頂點并將其向上拖動，如圖2所示。

|||

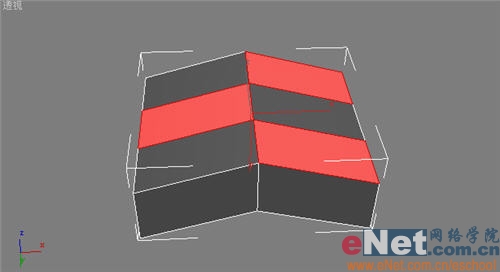

3、點擊“修改”命令面板，在“修改器列表”下拉框中選擇“網格選擇”項并進入其面板，點中“多邊形”按鈕，選擇三個面，如圖3所示。

4、繼續在“修改器列表”下拉框中選擇“面擠出”項進入其屬性面板，設置其參數，如圖4所示。

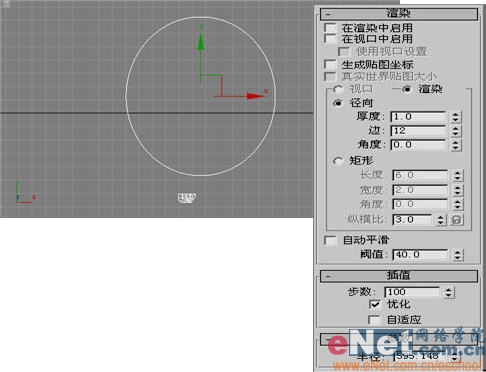

5、點擊“創建”命令面板中的“圖形”按鈕，單擊“圓”工具按鈕，在視圖中繪制一圓circle01，調整其參數，如圖5所示。

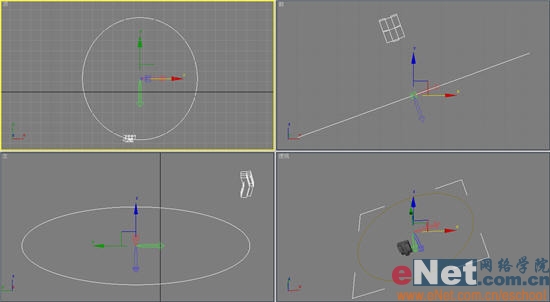

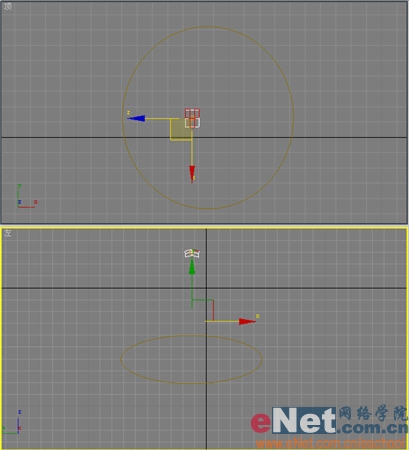

6、選擇box01，單擊“層次”按鈕進入其命令面板，單擊“軸”按鈕，展開“調整軸”卷展欄，單擊“僅影響軸”按鈕，將box01的軸心調整到圓形中心，如圖6所示。

小提示：這是為了下一步對box01進行陣列處理，圍繞著軸心產生復件，達到一個環形樣子（車子外胎）。

|||

7、選擇box01，點擊工具欄上的“對齊到視圖”按鈕，在彈出的窗口中選擇“對齊y”項，使得box01發生跳轉，如圖7所示。

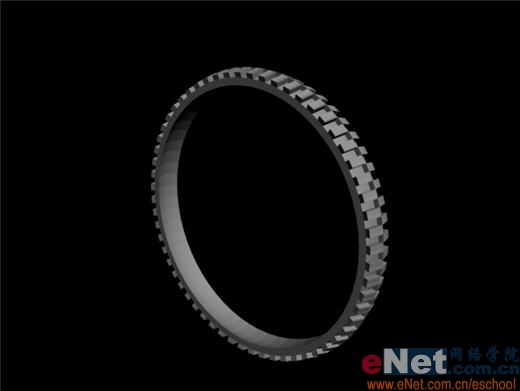

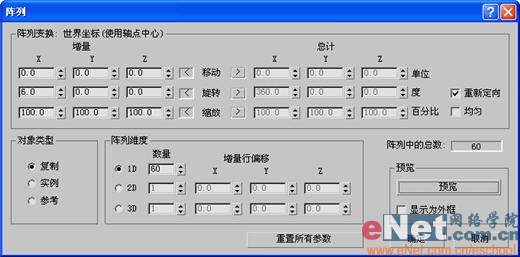

8、點擊“工具”菜單中的“陣列”命令，調出窗口，定義x軸上增量、陣列維數、旋轉等設置，如圖8所示。

小提示：點擊預覽按鈕可以實時查看產生的效果，如圖9所示。

9、隱藏circle01，在前面視圖中同樣繪制一圓circle02，大小和位置與外胎相似，作為內環，將其放置在外胎內部。

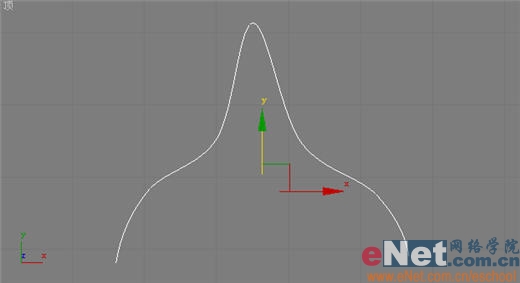

10、點擊“創建”命令面板中的“圖形”按鈕，單擊“線”工具按鈕，在視圖中繪制一線line01，如圖10所示。

|||

11、以circle02為路徑，線條line01為截面進行放樣，得到放樣物體loft01，如圖11所示。

小提示：這里的放樣后的樣式正好與自行車內環相反，因此，可以點擊“修改”命令面板，展開“變形”卷展欄，點擊“扭曲”按鈕，在彈出的窗口中，選擇兩個端點，修改其參數，如圖12所示。

|||

12、將內環與外胎進行位置上的再度調整，看到的效果如圖13所示。

二、材質配置

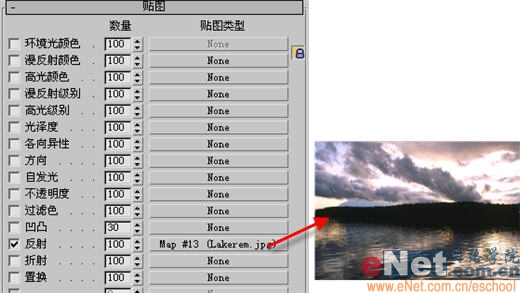

1、為內環可以配置一個金屬材質，定義反射高光級別等值、添加反射貼圖，選擇一個有高光效果的圖片，如圖14所示。

|||

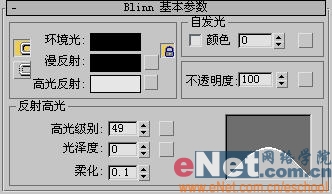

2、為外胎配置漫反射、反射高光參數，如圖15所示。

3、點擊工具欄上的“快速渲染”按鈕，最終可以看到效果如圖16所示。
